Constructor CTC601-180 Original Instructions Manual

Tile cutter
Hide thumbs
Table of Contents
  • Installation
  • Règles de Sécurité Particulières
  • Montage
  • Instructions D'emploi
  • Sécurité Électrique
  • Spécifications Techniques
  • Nettoyage Et Entretien
  • Service Après-Vente
  • Garantie
  • Aanwijzingen Voor Gebruik
  • Elektrische Veiligheid
  • Reiniging en Onderhoud
  • Technische Gegevens
  • Tile Cutter
  • Specific Safety Rules
  • Operation
  • Electrical Safety
  • Cleaning and Maintenance
  • Technical Data
  • Bedienung des Geräts
  • Elektrische Sicherheit
  • Beschreibung der Teile
  • Technische Daten
  • Reinigung und Wartung
  • Norme DI Sicurezza Elettrica
  • Dati Tecnici
  • Pulizia E Manutenzione
  • Garanzia

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 20

Quick Links

Download this manual
CTC601-180
FR

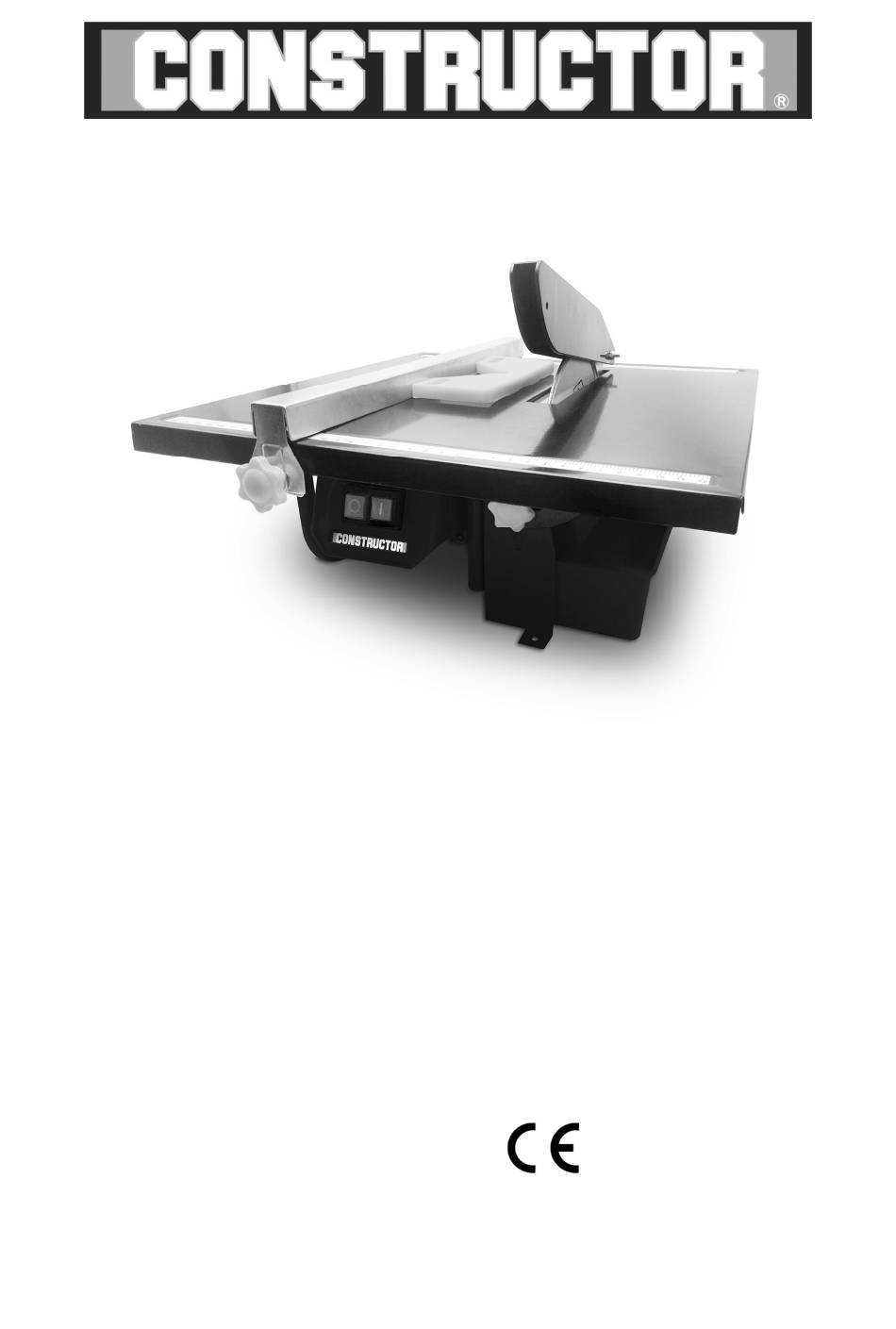

COUPE-CARREAUX
TRADUCTION DES INSTRUCTIONS D'ORIGINE
NL
TEGELSNIJMACHINE
VERTALING VAN DE ORIGINELE INSTRUCTIES
GB TILE CUTTER
ORIGINAL INSTRUCTIONS
DE FLIESENSCHNEIDMASCHINE
ÜBERSETZUNG DER ORIGINALANLEITUNG
IT
TAGLIAPIASTRELLE
TRADUZIONE DELLE ISTRUZIONI ORIGINALI
Sous réserve de modifications / Technische wijzigingen voorbehouden / Subject to technical
modifications / Technische Änderungen vorbehalten / Con riserva di eventuali modifiche tecniche.
S47 M11 Y2019
1
