Einstellen Des Dachprofils; Einstellen Eines Winkels - probst LEVELFIX LF Operating Instructions Manual

Einstellungen
3.4

Einstellen des Dachprofils

Folgendes ist zu beachten, wenn mit LF-170/310 gearbeitet wird:
Bei einer Abziehbreite von 235 cm oder weniger, müssen zusätzliche Klemmplatten verwendet werden,
damit sich kein Material zwischen den Blechen ansammeln kann. Die Verwendung der Klemmplatten wird
im Kapitel „Einstellen der Planierbreite für LF-170/310" beschrieben.
3.4.1

Einstellen eines Winkels

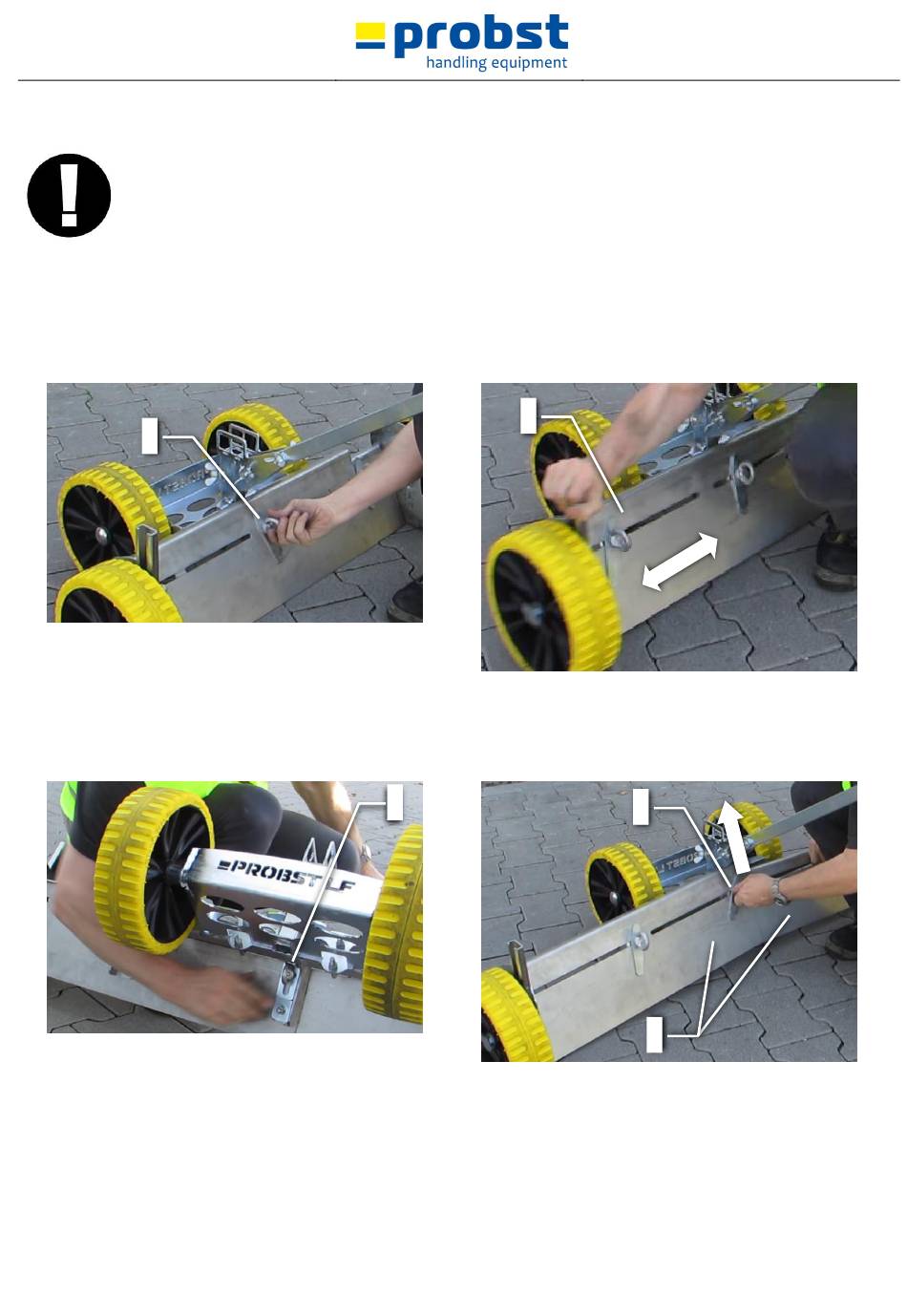

Für die Einstellung des maximalen Winkels müssen die Abziehschienen (5) in etwa halb ausgefahren sein.
1. Ringmuttern (4) leicht lösen.
4
3. Die hintere Ringmutter (6) leicht lösen.
2. Abziehschienen (5) auf die gewünschte
Planierbreite einstellen.
5
4. Abziehschienen (5) durch Ziehen an der mittleren
Ringmutter (4) anheben, bis der gewünschte Winkel
eingestellt ist.
6
4
5
