Thermostat-Kopf B
Behördenmodell
Montage- und Bedienungsanleitung
1
* )
* ) Universalschlüssel Art.-Nr. 0530-01.433
alternativ zum Einstellschlüssel Art.-Nr. 2500-00.253
für die Betätigung des Thermostat-Kopfes B.
Auch für Thermostat-Ventilunterteil V-exakt/F-exakt,
Rücklaufverschraubung Regulux Anschlussverschraubung
Vekolux und Heizkörper-Entlüftungsventil.

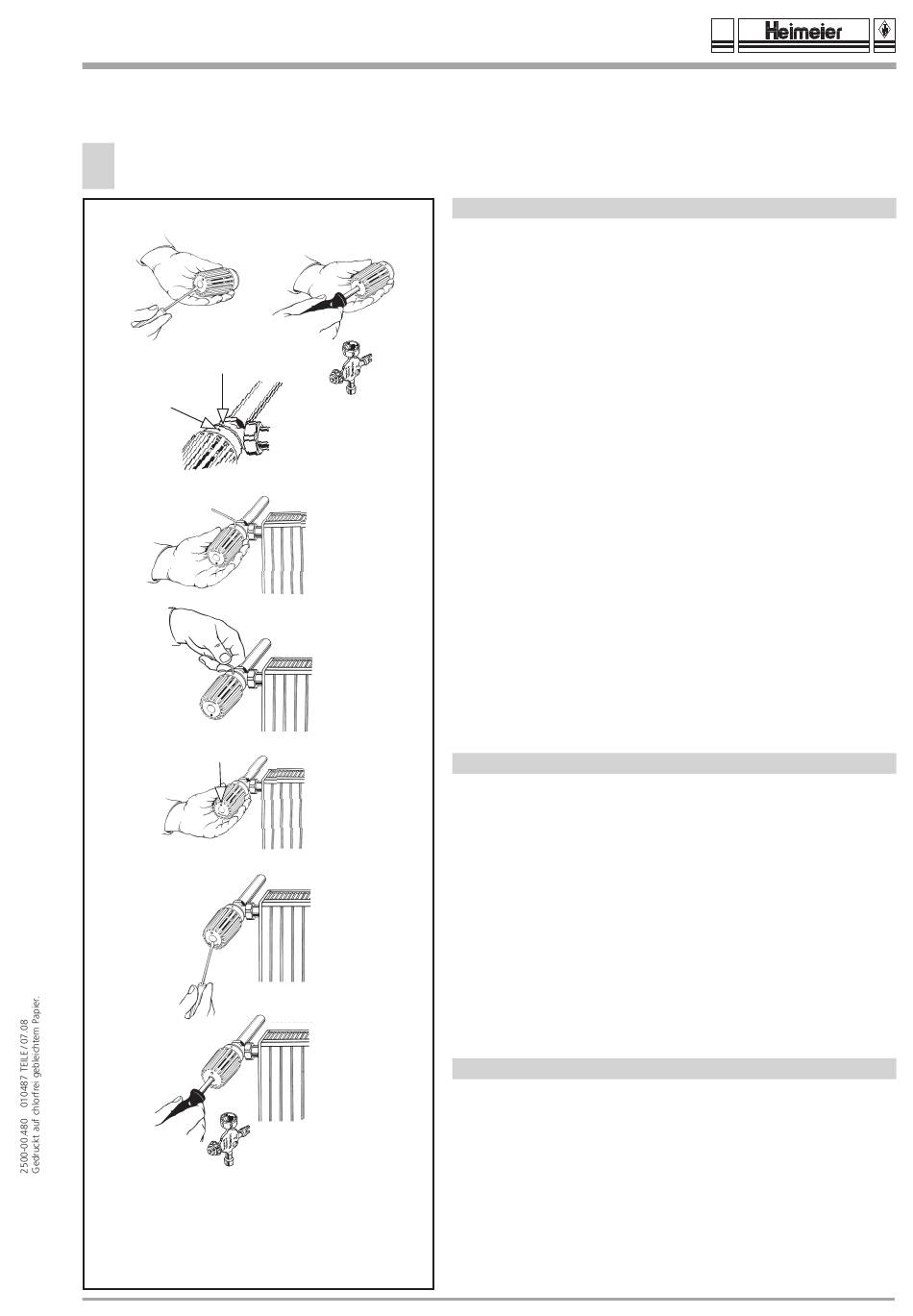

Montage
•
•
2
•
* )
3
•
•
4
•
5
Sollwerteinstellung
Verschlussstopfen mit kleinem Schraubendreher aushebeln. (7)
Durch die stirnseitige Öffnung den gewünschten Sollwert mit dem
Einstellschlüssel (Art.-Nr.: 2500-00.253) einstellen. Die entsprechen-
6
den Merkzahlen werden im Sichtfenster angezeigt. (8)
Verschlussstopfen wieder eindrücken bis Einrastung erfolgt.
Die Merkzahl 3 entspricht einer Raumtemperatur von ca. 20°C.
Je nach örtlichen Verhältnissen kann diese Temperatur auch mit
abweichenden Einstellungen erreicht werden.
7
Demontage
Bei Demontage des Thermostat-Kopfes Handrad drehen, bis die
8 seitliche Bohrung mit einer der beiden Markierungskerben der
Befestigungsmutter übereinstimmt. (3)
Sicherungsschraube mit Sechskantstiftschlüssel SW 2
(Art.-Nr.: 6040-02.256) lösen. (5)
Thermostat-Kopf mit eingestecktem Sechskantstiftschlüssel durch
Linksdrehen abschrauben. (4)
Technische Änderungen vorbehalten.
Bauschutzkappe vom Thermostat-Ventilunterteil abdrehen.
Verschlussstopfen mit kleinem Schraubendreher aushebeln. (1)
Durch die stirnseitige Öffnung den Thermostat-Kopf mit
Einstellschlüssel (Art.-Nr.: 2500-00.253) durch Linksdrehen auf
maximalen Sollwert stellen. (2)
Thermostat-Kopf durch Rechtsdrehen auf Ventilunterteil auf-
schrauben. Handradkappe über spürbaren Widerstand hinaus
weiterdrehen, bis die seitliche Bohrung mit einer der beiden
Markierungskerben der Befestigungsmutter übereinstimmt. (3)
(Die Lage der Sicherungsschrauben in der Befestigungsmutter und
der Markierungskerben ist identisch.)
Thermostat-Kopf mit eingestecktem Sechskantschlüssel SW 2
(Art.-Nr.: 6040-02.256) fest anziehen. (4)
Sicherungsschraube in der Befestigungsmutter mit Sechskantstift-
schlüssel SW 2 bis zum Anschlag festziehen. (5) (Handradkappe
kann nun beliebig gedreht werden, ohne dass sich der eingestellte
Sollwert verändert.)
Zur besseren Ablesbarkeit des Sollwertes Handradkappe so
drehen, dass das Sichtfenster nach oben zeigt. (6)
