Heimeier 4343-01.300 Installation And Operating Instructions

Thermostatic Control Thermostatic Control
Thermostat-Oberteil für Ventilheizkörper
mit Voreinstellung (Art.-Nr. 4343-01.300)
Montage- und Bedienungsanleitung
TA HEIMEIER GmbH · Postfach 1124 · 59592 Erwitte, Deutschland · Telefon +49 2943 891-0 · www.taheimeier.de TA HEIMEIER GmbH · Postfach 1124 · 59592 Erwitte, Deutschland · Telefon +49 2943 891-0 · www.taheimeier.de
International contacts: www.tahydronics.com International contacts: www.tahydronics.com

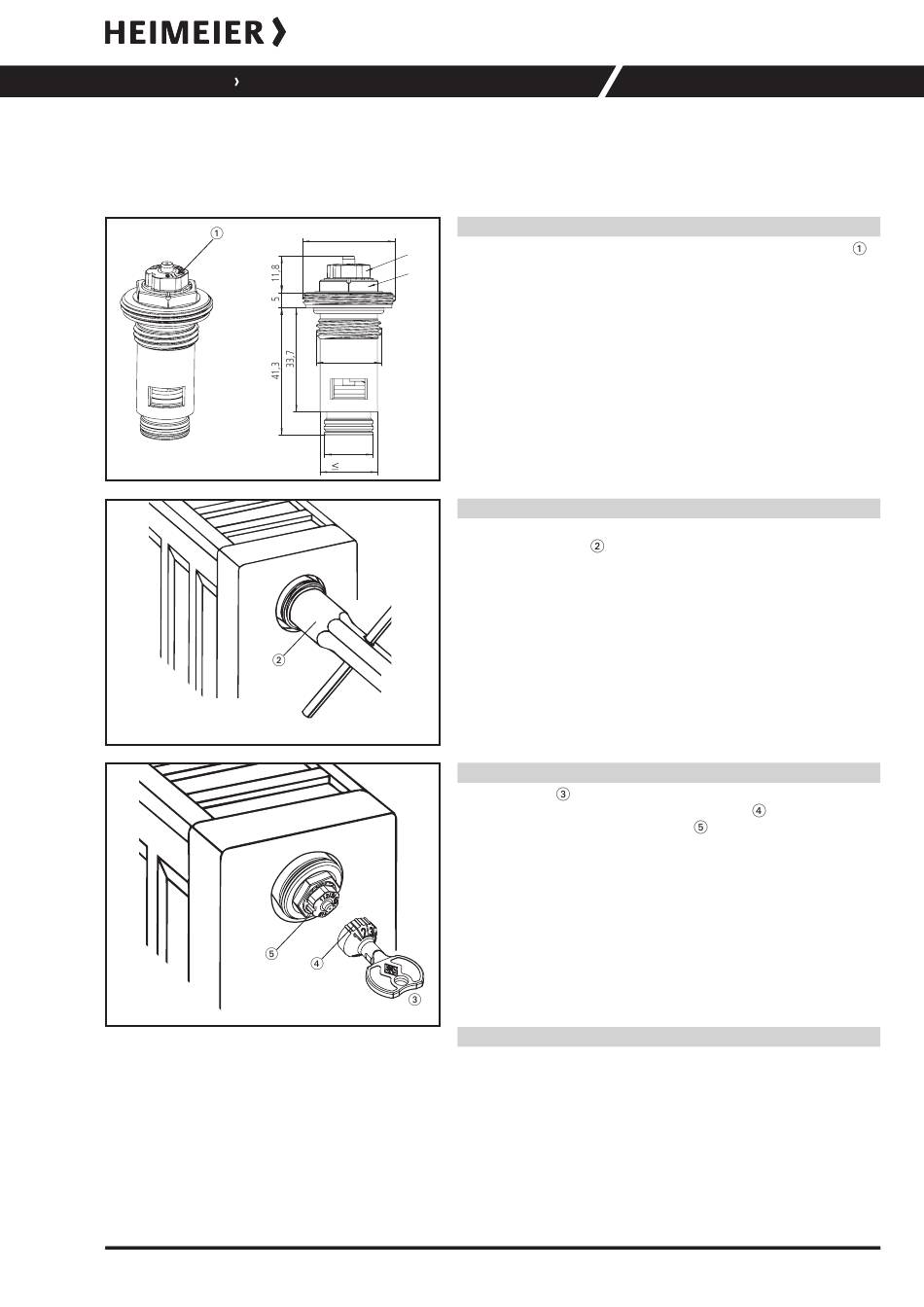

Anwendung
M 30 x 1,5
M 30 x 1,5
Thermostat-Oberteil mit Voreinstellung und weißer Ziffernkappe
SW 13
SW 13 (Art.-Nr. 4343-01.300) für Ein- und Zweirohrheizungs anlagen.
SW 19
SW 19
Die Vorein stellung kann zwischen 1, 2, 3, 4, 5, 6, 7 und 8 gewählt
werden. Außerdem sind 7 Zwischeneinstellungen möglich. Die
Einstellung 8 entspricht der Normaleinstellung (Werks einstellung).
Die Thermostat-Oberteile verfügen über eine stufenlose Vorein-
stellung.
G1/2
G1/2
Mit dem Einstellschlüssel oder Maulschlüssel kann nur der Fachmann
die Einstellung vornehmen oder verändern. Ohne Werkzeug ist eine
Manipulation durch Unbefugte ausgeschlossen.
Ø15,7
Ø15,7
Ø18,6
Ø18,6
4343-01.300
Einbau
4343-01.300
Das Thermostat-Oberteil einschrauben und mit einem spe ziellen
Steckschlüssel SW 19
neten Schraubern fest anziehen (Anzugsmoment 30 Nm + 5 Nm).
Die Verwendung von Schlagschraubern ist nicht zulässig.
Die Heizkörper-Anschlussmuffe ist absolut schmutzfrei zu halten
(z. B. Rost, Lack etc.).
Bedienung der Voreinstellung
Einstellschlüssel
aufsetzen und verdrehen, bis er einrastet. Index
Einstellwertes auf die Richtmarkierung
drehen. Schlüssel abziehen. Einstellwert kann am Thermostat-
Oberteil aus Betätigungsrichtung abgelesen werden.
Die Einstellwerte sind den technischen Unterlagen des Heizkörper-
Herstellers zu entnehmen.
Hinweis
Die Zusammensetzung des Wärmeträgermediums sollte zur Vermei-
dung von Schäden und Steinbildung in Warmwasserheizanlagen der
VDI Richtlinie 2035 entsprechen. Für Industrie- und Fernwärmeanlagen
ist das VdTÜV-Merkblatt 1466/AGFW-Arbeitsblatt FW 510 zu beach-
ten. Im Wärmeträgermedium enthaltene Mineralöle bzw. mineralölhal-
tige Schmierstoffe jeder Art führen zu starken Quell erscheinungen und
in den meisten Fällen zum Ausfall von EPDM-Dichtungen.
Beim Einsatz von nitritfreien Frost- und Korrosionsschutzmitteln auf der
Basis von Ethylenglykol sind die entsprechenden Angaben, insbeson-
dere über die Konzentration der einzelnen Zusätze, den Unterlagen
des Frost- und Korrosionsschutzmittel-Herstellers zu entnehmen.
Technische Änderungen vorbehalten.
ENGINEERING ADVANTAGE ENGINEERING ADVANTAGE
(Art.-Nr. 2001-00.258) bzw. anderen geeig-
(Art.-Nr. 4360-00.142) auf Thermostat-Oberteil
des Ventiloberteiles
des gewünschten
