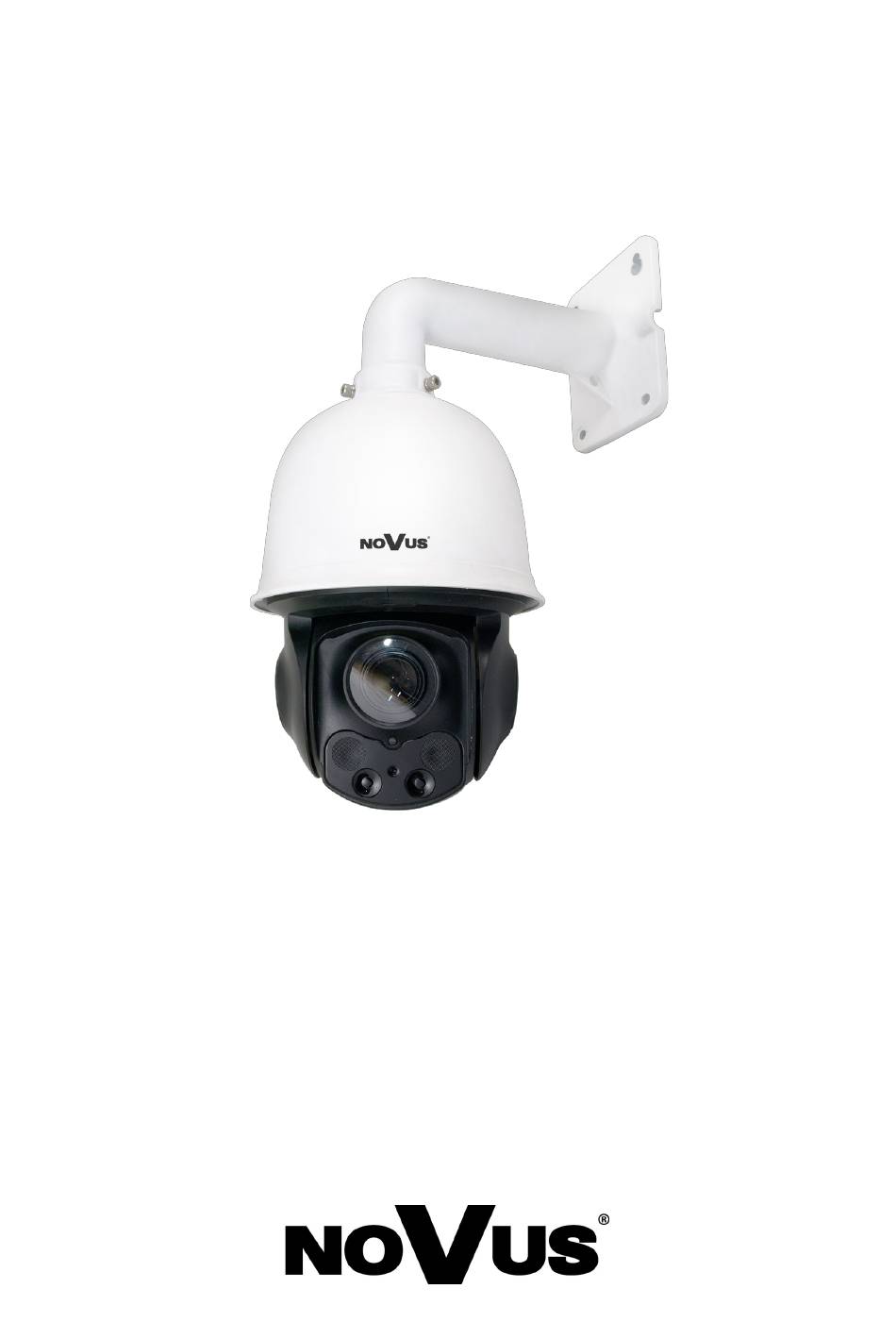

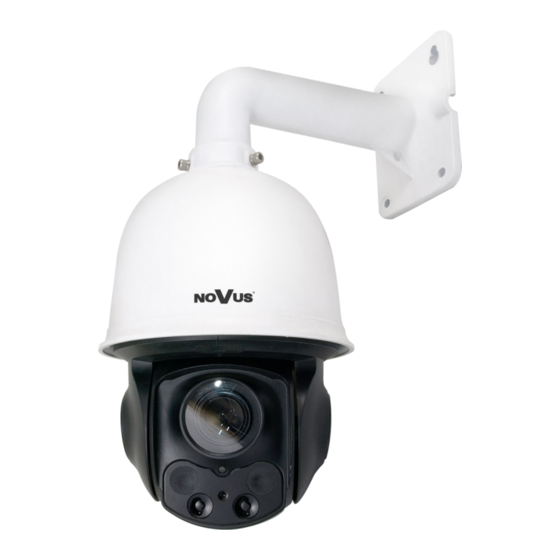

  • Page 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-3SD-6200/20...
  • Page 2 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 COMMENTS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL of 26 February 2014 on the harmonisation of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.

  • Page 3: Important Safeguards And Warnings

    NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Foreword Information

    • Diverse definition of system reactions to alarm events: e-mail with attachment, saving file on FTP server, alarm output trigger, HTTP notification, PTZ function activation • PTZ control directly from the website and NMS (NOVUS MANAGEMENT SYSTEM) • Schedule recording function •...
  • Page 5 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 FOREWORD INFORMATION Image Image Sensor 3 MPX CMOS sensor 1/2.8” SONY Number of Effective Pixels 2048 (H) x 1536 (V) 4.0 lx/F1.6 - color mode Min. Illumination 0 lx (IR on) - B/W mode S/N Ratio >...

  • Page 6: Camera Dimensions

    NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 FOREWORD INFORMATION Other functions Access Password number of characters: 4 numbers Motion Detection Image Processing 180˚ image rotation, sharpening, mirror effect System Reaction to Alarm Events e-mail with attachment, alarm output activation, HTTP notification, PTZ...

  • Page 7: Start-Up And Initial Ip Camera Configuration

    NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 START-UP AND INITIAL IP CAMERA CONFIGURATION 1.4. Package contents After you open the package make sure that the following elements are inside: Novus IP PTZ camera 1 pcs Wall bracket 1 pcs User’s manual (short form)

  • Page 8: Start-Up And Initial Camera Configuration

    NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 START-UP AND INITIAL CAMERA CONFIGURATION Configurtion of AHD/TVI and RS485 DIP switch describe: 1: ON: AHD, OFF: TVI PIN4 PIN 3 BITE RATE 2: ON: Pelco-P, OFF: Pelco-D 1200 2400 3-4: Bitrate configuration 4800...
  • Page 9 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 START-UP AND INITIAL CAMERA CONFIGURATION • In order to Then tighten the three screws to fix the bracket and camera. • By using the description of the terminals from the previous chapter and the appropriate accessories, connect required signal and power supply cables.

  • Page 10: Network Transmission

    2.3. Starting the IP camera To run NOVUS IP camera you have to connect 24 VDC or 24 VAC power, at least 60W. Initialization process takes about 2 minutes. Then you can proceed to connect to the camera via web browser.
  • Page 11 PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 12 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 NETWORK CONNECTION VIA WEB BROWSER 3. NETWORK CONNECTION VIA WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming image display in 2048x1536 resolution and 30 fps speed.
  • Page 13 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 NETWORK CONNECTION VIA WEB BROWSER . If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...
  • Page 14 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 NETWORK CONNECTION VIA WEB BROWSER NOTE: If you are running Windows Vista/7/8 with Internet Explorer 11, the ActiveX applet can be blocked through browser security settings. In this situation, you should: add the IP address of the ca- mera to the view of compatibility (Tools ->...
  • Page 15 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 NETWORK CONNECTION VIA WEB BROWSER After making the changes, restart the browser, re-connect to the camera and log on. All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 16 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. .Picture settings Original Size Automatic Size Fit to screen Full screen 2. Camera functions...
  • Page 17 NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 WWW INTERFACE - WORKING WITH IP CAMERA 2. Video Parameter 3. PTZ Menu Stream - Stream ID (choose one from available streams) Camera zoom settings Bite Rate Type - Information about bit rate type...

  • Page 18: Electric Connectors And Accesories

    NVIP-3SD-6200/20 User’s manual (short form) ver.1.2 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters. When selecting the power supply should also be take into account the power consumption of the heater, unless the camera will not be used at temperatures below 0 °C, or the heater will have its own power...

  • Page 19: Restoring Factory Defaults

    To install micros sd card in camera, user need to remove cover form back. Put SD card next to the RESET button. Reattach the flap that secures the MicroSD card slot 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: • Software (web browser level) •...
  • Page 20 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2020-07-16 MO (MO, MK)
  • Page 21 I n s t r u k c j a o b s ł u g i ( w e r s j a s k r ó c o n a ) NVIP-3SD-6200/20...
  • Page 22 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) INFORMACJE PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (Dz.U. L 096 z 29.3.2014, s. 79—106, z późniejszymi zmianami) – zwana Dyrektywa DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY2014/35/UE z dnia 26 lutego 2014 r.
  • Page 23 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 24: Informacje Wstępne

    • Obsługa protokołów: ONVIF(2.3) Profile S, TCP/IP, UDP, DHCP, DDNS, NTP, RTSP, SMTP, FTP, PPPoE • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu “na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP) • Klasa szczelności: IP 66 •...
  • Page 25 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) INFORMACJE WSTĘPNE Obraz Przetwornik obrazu 3 MPX, matryca CMOS, 1/2.8”, SONY Liczba efektywnych pikseli 2048 (H) x 1536 (V) 4.0 lx/F1.6 - tryb kolorowy Czułość 0 lx (IR wł.) - tryb czarno-biały Stosunek sygnału do szumu...

  • Page 26: Wymiary Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) INFORMACJE WSTĘPNE Pozostałe funkcje Hasło dostępu liczba znaków: 4 cyfry Detekcja ruchu Obróbka obrazu obrót obrazu o 180°, wyostrzanie, odbicie lustrzane Reakcja na zdarzenia alarmowe e-mail z załącznikiem, aktywacja wyjścia alarmowego, powiadomienie HTTP, PTZ Oświetlacz IR...
  • Page 27 Zasilacz 24VDC 1 szt. Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy skontaktować się z dystrybutorem marki NOVUS. UWAGA! Jeżeli urządzenie przyniesione zostało z pomieszczenia o niższej temperaturze należy odczekać, aż osiągnie temperaturę pomieszczenia, w którym ma pracować. Nie wolno włączać urządzenia bezpośrednio po przyniesieniu z chłodniejszego miejsca.
  • Page 28 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Konfiguracja wyjścia AHD/TVI 1080p i RS0485 Opis przełączników DIP: 1: ON: AHD, OFF: TVI 2: ON: Pelco-P, OFF: Pelco-D PIN4 PIN 3 BITE RATE 1200...
  • Page 29 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP • Wykorzystując opis wyprowadzeń z poprzedniego rozdziału i odpowiednie akcesoria podłączyć niezbędne przewody zasilające oraz sygnałowe do złącz kamery • Przykręcić kamerę wraz z uchwytem do ściany.
  • Page 30 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć zasilacz 24VDC (dołączony do zestawu), lub 24VAC. O mocy 60W. Rozpocznie się proces uruchomienia kamery który może potrwać około 2 minut. Po upływie tego czasu można przystąpić...
  • Page 31 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) MONTAŻ, URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń przepięciowych. Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 2.4. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację...

  • Page 32: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu wyświetlania obrazu wideo w rozdzielczości 2048x1536 dla 30kl/s.
  • Page 33 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
  • Page 34 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW UWAGA: W przypadku pracy w systemie Windows Vista/7/8 z Internet Explorer 11 możliwe jest zablokowanie apletu ActiveX przez ustawienia zabezpieczeń przeglądarki. W tej sytuacji należy: dodać adres IP kamery do Widoku Zgodności (Narzędzia → Ustawienia widoku zgodności, klikamy Dodaj).
  • Page 35 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po wprowadzeniu zmian restartujemy przeglądarkę, ponownie łączymy się z kamerą i logujemy się. Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o.
  • Page 36 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2. Funkcje kamery Podgląd na żywo włącz/wyłącz...
  • Page 37 Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 3. Menu PTZ Zmiana wartości zoomu kamery Panel do sterowania PTZ Zmiana ustawień ostrości kamery Zmiana ustawień przysłony kamery Suwak ustawienia pręd- kości PTZ (1-8) Uruchomienie trybu losowego skanowania Włączenie trybu skanowania...

  • Page 38: Połączenia Elektryczne I Złącza Akcesoriów

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera powinna być zasilana przez zewnętrzny zasilacz dołączony do zestawu. Przy ewentualnej zmianie zasilacza należy także uwzględnić, że moc zasilacza nie powinna być niższa niż 60W.

  • Page 39: Przywracanie Ustawień Fabrycznych Kamery

    Instrukcja obsługi kamer szybkoobrotowych NVIP-3SD-6200/20 wersja 1.2 (skrócona) PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 5.5 Instalowanie Karty MicroSD W celu zainstalowania karty MicroSD należy odkręcić śruby mocujące klapkę z tyłu głowicy Umieścić kartę w slocie karty tuż obok przycisku RESET Ponownie zamocować klapkę osłaniającą slot karty MicroSD 6.
  • Page 40 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2020-07-16 MO (MO, MK)
