MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
BENUTZERhANDBUCh
USER MANUAL
Art. 247
Pompa a zaino elettrica 15 l LI-ION
LI-ION
P O w e r
Mochila de bomba eléctrica 15 l LI-ION
Elektrische Rückenspritze 15 l LI-ION

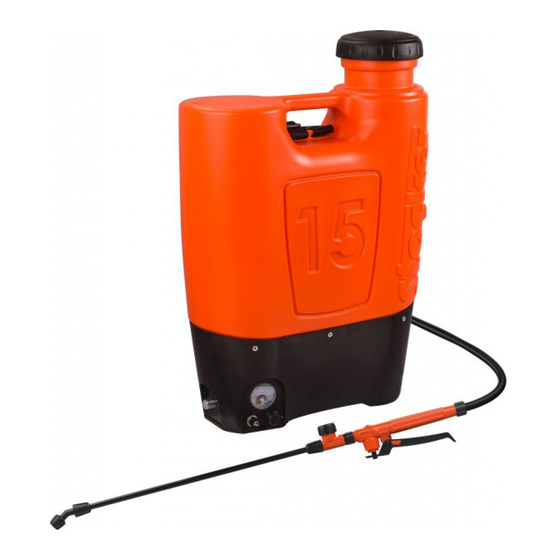

Electric Backpack Sprayer 15 l LI-ION
Via Industria 1/7 Industriestraße - I-39011 Lana (BZ)
Tel. +39 0473 563277 - Fax +39 0473 563482
info@stockergarden.com - www.stockergarden.com
Advertisement
Chapters
Table of Contents
Related Manuals for Stocker 247
Summary of Contents for Stocker 247
- Page 1 MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES BENUTZERhANDBUCh USER MANUAL Art. 247 Pompa a zaino elettrica 15 l LI-ION LI-ION P O w e r Mochila de bomba eléctrica 15 l LI-ION Elektrische Rückenspritze 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Via Industria 1/7 Industriestraße - I-39011 Lana (BZ)
-
Page 2: Table Of Contents
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Indice Descrizione generale ....................4 Fornitura ........................5 Avvertenze di sicurezza ..................6 Parametri tecnici Introduzione ....................... 9 Componenti e ricambi ..................10 Montaggio ........................ - Page 3 Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Descrizione generale Fornitura La pompa a zaino può essere utilizzata da persone adulte per la vaporizzazione di acqua, Cinghie prodotti chimici e ormoni destinati al controllo delle malattie di vari tipi di raccolti, fiori e piante Serbatoio da giardino, per la pulizia del verde pubblico così...
-
Page 4: Avvertenze Di Sicurezza
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Avvertenze di sicurezza Avvertenze di sicurezza Siete tenuti a leggere questo manuale di istruzioni e a se- I residui chimici devono essere conservati nei contenitori guirne le indicazioni di utilizzo, al fine di garantire il corretto appositi e non essere versati a terra o in corsi d‘acqua. -
Page 5: Parametri Tecnici
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Avvertenze di sicurezza Parametri tecnici 1. Quantità di riempimento max.: ........... 15 litri Fate una prova con acqua pulita per provare che tutte le giunture tengano e che lo spruzzo sia in ordine. -
Page 6: Componenti E Ricambi
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Componenti e ricambi Componenti e ricambi Ricambi per la pompa 242/1 Serbatoio 242/2 Base nera (base+guarnizione+viti+coperchio circuito) 242/3 Coperchio circuito, viti e guarnizioni... -
Page 7: Montaggio
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Montaggio Utilizzo Caricare la batteria Montaggio della cinghia Accertarsi che i parametri input corrispondano ai parametri di Agganciare il moschettone della cinghia all‘anello che si trova alla base della pompa a zaino approvvigionamento della rete. -
Page 8: Riempimento
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Utilizzo Utilizzo Riempimento Regolatore di flusso Prima dell’utilizzo, togliere il tappo del serbatoio e riempirlo Ruotando la manopola superiore si possono impostare 4 livelli di attraverso il filtro con le sostanze liquide da utilizzare, quindi pressione, facilmente azionabili (0, 1, 2, 3). -
Page 9: Pulizia E Manutenzione
Art. 247 Art. 247 Pompa a zaino elettrica 15 l LI-ION Pompa a zaino elettrica 15 l LI-ION Pulizia e manutenzione Problematiche Al termine di ogni utilizzo la pompa a zaino deve essere pulita per evitare corrosioni e blocchi Problema... - Page 10 Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Índice Descripción general ....................20 Suministro ........................21 Precauciones ......................22 Parámetros técnicos Introducción ..................... 25 Componentes y recambios ................26 Montaje ........................
-
Page 11: Descripción General
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Descripción general Suministro La mochila bomba puede ser utilizada por adultos para la vaporización del agua, productos Correas químicos y hormonas utilizadas para el control de enfermedades de diversos tipos de cultivos, Tanque flores y plantas de jardín, para la limpieza del verde público, así... -
Page 12: Precauciones
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Precauciones Precauciones Usted tiene la responsabilidad de leer este manual de Los residuos quimicos deben ser conservados en contene- instrucciones y de seguir las indicaciones de uso para dores especificos para ello y no ser arrojados en el suelo o garantizar un correcto funcionamiento. -
Page 13: Parámetros Técnicos
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Precauciones Parámetros técnicos 1. Capacidad máx. del tanque: ............15 litros Realize una prueba con agua limpia para verificar que todas las juntas funcionen correctamente y que el pulverizado sea 2. -
Page 14: Componentes Y Recambios
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Componentes y recambios Componentes y recambios Recambios para la bomba 242/1 Tanque 242/2 Base negra (base+junta+tornillos+tapa circuito) 242/3 Tapa circuito, tornillos y juntas 242/4 Conexión lanza y tubo... -
Page 15: Montaje Correa
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Montaje Utilizo Cargar la batería Montaje correa Verificar que los parámetros input correspondan a los parámetros Enganchar el mosquetón de la correa con el anillo que se encuentra en la base de la bomba de suministración de la red. -
Page 16: Llenado De Líquido
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Utilizo Utilizo Llenado de líquido Regulador de flujo Antes del utilizo, extraer la tapa del tanque y llenarlo con las Girando la perilla superior puede establecer 4 niveles de presión, sustancias químicas a utilizar, por lo tanto volver a colocar la... -
Page 17: Dónde Guardar La Mochila De Bomba
Art. 247 Art. 247 Mochila de bomba eléctrica 15 l LI-ION Mochila de bomba eléctrica 15 l LI-ION Limpieza y mantenimiento Solución de problemas Al finalizar cada uso la mochila de bomba eléctrica deberá limpiarse para evitar la corrosión y el... - Page 18 Handbuch dienen nur zur Veranschaulichung und können vom gelieferten Produkt abweichen. Reinigung und Instandhaltung ................ 48 Aufbewahrung ......................48 10. Störungsbehebung ....................49 Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter...
-
Page 19: Allgemeine Beschreibung
Sprühdruck ganz einfach verstellt werden. Das präzise Voltmeter zeigt die aktuelle Betriebsspannung an. Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... -
Page 20: Sicherheitshinweise
C. Die Rückenspritze sollte nicht bei einer Temperatur über 45°C oder unter -10° C verwendet werden. Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... -
Page 21: Technische Daten
Zerlegen Sie die Rückenspritze in ihre Einzelteile und entsorgen Sie sie fachgerecht auf dem Recyclinghof. Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... -
Page 22: Bestandteile
251/46 Ladeanschluss 257/30 Spannungsmesser C-252 Ladegerät Ersatzteile der Lanze 242/29 Sprühlanze 242/30 Schalthebel 242/31 Wasserfluss-Regulator Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... -
Page 23: Montage
Batterie vollständig entladen und anschließend regelmäßig voll aufgeladen werden (z.B. ein- oder zweimal im Monat), um die Lebensdauer der Batterie zu verlängern. Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... -
Page 24: Füllen
Strahl zu vergrößern. Um die Rückenspritze auszuschalten drehen gedrückt gehalten werden muss. Sie den Regler gegen den Uhrzeigersinn. Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... -
Page 25: Reinigung Und Instandhaltung
5. Die Verbindungsstücke sind locker befestigen 6. Die Batterie ist leer 6. Die Batterie aufladen Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com. Abonnieren Sie unseren Newsletter um aktuelle Informationen von Stocker zu erhalten: www.stockergarden.com/newsletter... - Page 26 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Index General description ....................52 Included parts ......................53 Safety instructions ....................54 Technical data Foreword ......................57 Components and spare parts ................58 Assembly ........................
- Page 27 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION General description Included parts This backpack sprayer is designed for spraying plant protection products in the stipulated Carrying strap concentrations. It fits especially for pest controlling of various crops, flowers and garden plants, Tank cleaning of public places as well as hygiene and disease control of fowl and livestock houses.
- Page 28 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Safety instructions Safety instructions You are required to read this manual and follow the The residual chemical shall be kept in a container instead of instructions for purpose of proper operation.
- Page 29 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Safety instructions Technical data 1. Max. filling amount: ..............15 liter Trial spraying with clean water; a check of various joints for possible leakage and a check for atomization condition are 2.
- Page 30 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Components and spare parts Components and spare parts Spare parts of the sprayer 242/1 Tank 242/2 Black bottom (base, seal, screws, circuit cover) 242/3...
- Page 31 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Assembly Usage Battery charging how to mount the carrying straps Make sure that the input parameters of charger comply with Insert the upper end of the strap into the hole.
- Page 32 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Usage Usage Filling the tank Flow regulator Add the liquids before operating the sprayer. Remove the lid of To adjust the pressure, push down on the knob and rotate to spray tank to fill the spray tank with liquids through the screen align the desired number.
- Page 33 Art. 247 Art. 247 Electric Backpack Sprayer 15 l LI-ION Electric Backpack Sprayer 15 l LI-ION Cleaning and maintenance Troubleshooting After every spraying operation, the sprayer shall be cleaned to avoid corrosion of tool and Problems Causes Solutions blocking of sprinkler caused by pesticide liquid. In addition, the cleaning can also avoid reducing the effects of spraying operation or bringing harm to crops when the residue of the pesticide is 1.
