3. Parametri tecnici
Caractéristiques
Tension nominale
Courant nominal
Protection contre la surcharge
Tension de ré-enclenchement de la charge
Désactivation
Décharge profonde
Ré-enclenchement
Désactivation
Surtension
Ré-enclenchement
Entre entrée et batteries
Chute de tension
Entre batteries et consommateur
Absorption de courant sans consommateur
Température ambiante
Altitude
Dimensions (LxPxH en mm)
Poids (kg)
Compensation de température

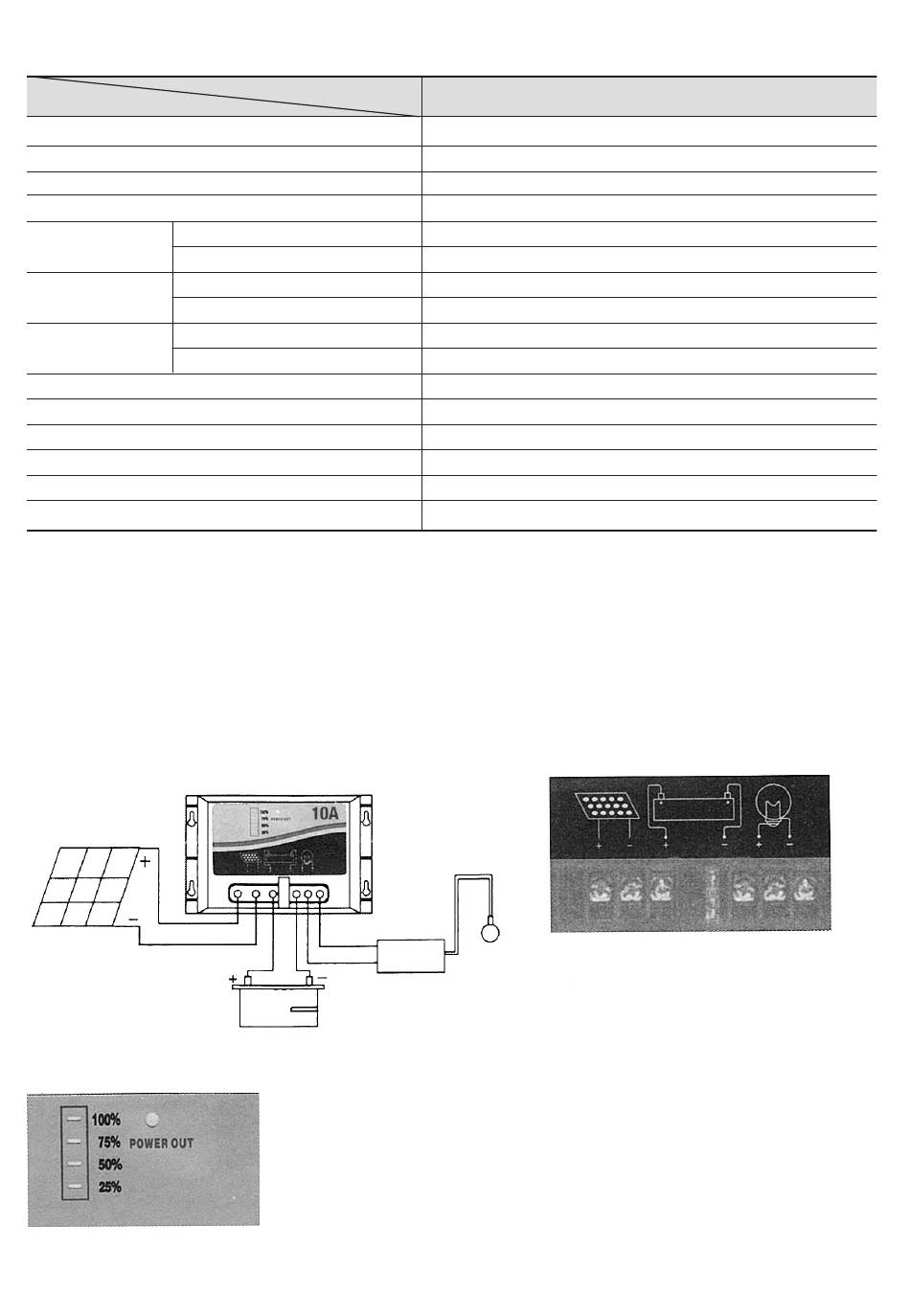

4. Raccordement
1) Raccordez correctement tous les composants, conformément au plan suivant, pour garantir la polarité correcte. Opérez
en respectant l'ordre suivant :
Attention
a) Pour le raccordement, raccordez au régulateur d'abord la batterie, puis le panneau solaire et pour finir, le consommateur.
b) Pour le débranchement, débranchez du régulateur d'abord le consommateur, puis le panneau solaire et, pour finir, les
batteries.
c) Quand vous raccordez les câbles, assurez-vous de ne pas inverser les pôles "+" et "-".
d) Ne branchez pas le câble de la batterie sur la borne du panneau solaire.
e) Ne branchez aucun alimentateur stabilisé ou chargeur sur la borne du panneau solaire.
5.
Indication d'état
Modèle n°
CONSOMMATEUR
CAPTEUR DE TEMPÉRATURE
BATTERIE
5.1 Si le raccordement a été correctement réalisé, le nombre des LED verts indique
la capacité correcte de la batterie et l'indicateur de la tension à la sortie (POWER
OUT dans l'image à gauche) s'allume.
5.2 Au cours de la charge, les LED s'allument de manière cyclique (25%~100%).
5.3 Quand la batterie est complètement chargée, toutes les LED restent allumées
en permanence.
5.4 En cas de décharge profonde de la batterie, la LED (25%) clignote rapidement
pour signaler à l'utilisateur qu'il doit remplacer au plus tôt la batterie.
5.5 L'indicateur de tension à la sortie s'allume ou s'éteint pour indiquer si cette
dernière est active ou pas.
SPC 10/1
12V
10A
14,4 ± 0,3 Vdc
13,3 ± 0,3 Vdc
11 ± 0,3Vdc
12 ± 0,3 Vdc
17 Vdc
15,0 Vdc
0,5 Vdc
0,2 Vdc
< 5mA
-10 ~ +55 °C
5500m
164x100x48
0,39
28 ~ 32 mV/cell. in °C
CHARGE

Hide quick links:

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPC 10/1 and is the answer not in the manual?

Questions and answers

Pierre Fasquelle
February 16, 2025

Hi, I have a Font Vendome Van and I think my solar does not work. When I see the solar power controller, the black wire come imédiately. Where can I put the wire ? Thank you. PS : The fist red wire is on the + solar and the second is on the + battery.

User image 67b202c72ea73
1 comments:
Mr. Anderson
February 16, 2025

The manual does not specify wire colors, but to connect the Teleco SPC 10/1 solar power controller correctly, follow this sequence:

1. Connect the battery first, ensuring correct polarity (black is typically negative).
2. Connect the solar panel next, ensuring correct polarity.
3. Connect the load last, ensuring correct polarity.

Ensure the black wire is connected to the appropriate negative terminal. Do not reverse polarity, connect the battery directly to the solar panel terminal, or use a regulated power supply on the solar panel terminal.
