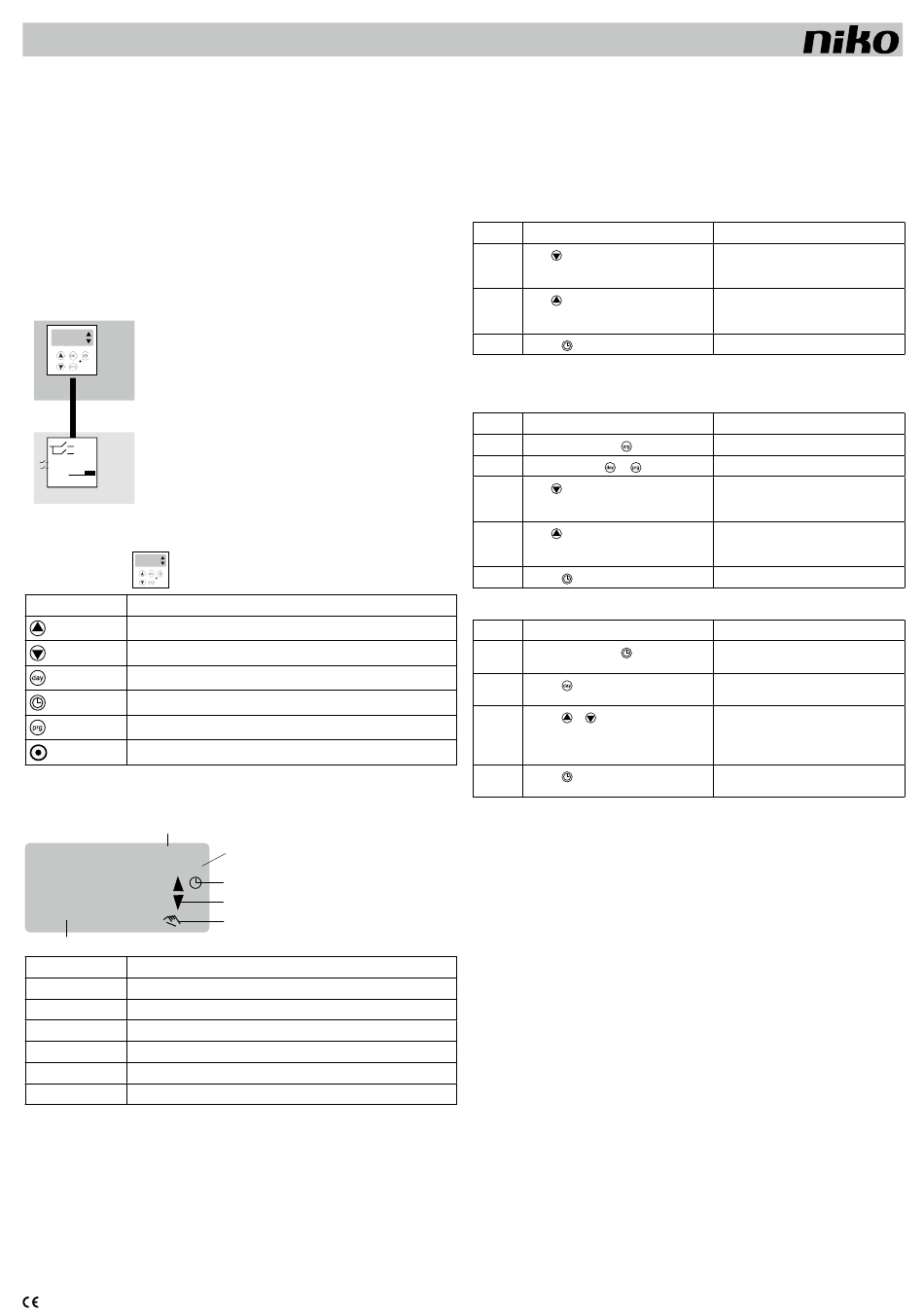

Niko 78300 Series Manual

XXX-78300
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Deze digitale rolluikschakelaar behoort tot het Niko productgamma van sensoren en actoren. Dit gamma
biedt een aantal comfortfuncties in combinatie met verschillende schakelfuncties.
De aansturing verloopt via een sensor en een actor:
Een sensor (A) is de zichtbare elektronische component dat – automatisch of na manuele bediening –
•
een uit te voeren schakelcommando naar de aangesloten actor stuurt. Deze component is verkrijgbaar
in alle Niko afwerkingen en kleuren.
De sensor wordt op de actor geklikt.
Met een actor (B) wordt de schakelcomponent bedoeld die de gevraagde handeling afkomstig van de
•
aangesloten sensor uitvoert zoals het licht schakelen of het omhoog sturen van een rolluik/zonwering.
Dit onderdeel bevindt zich achter de sensor in de inbouwdoos.
De rolluikschakelaar (sensor) is uitsluitend geschikt voor gebruik binnenshuis en kan worden gecombineerd
met de volgende actor:
420-00300: sokkel met twee schakelcontacten (4 A, 230 V) waarop een externe drukknop kan
•
worden aangesloten
A
09 : 27
XXX-78300
B
4A
4A
EXT1
EXT2
R,L
420-0030X
Je gebruikt één rolluikschakelaar per rolluik/zonwering. Parallelschakeling van motoren zonder tussenrelais
is niet toegestaan.
2. ONDERDELEN
09 : 27
2.1. Bedieningstoetsen
Bedieningstoets Functie
rolluik/zonwering op
rolluik/zonwering neer
dag kiezen
1
dag en uur instellen – terug naar startscherm
programmeren
1
reset 2
1 Enkel gebruiken bij ingebruikname of programmering van de digitale rolluikschakelaar.
2 Deze toets niet indrukken met scherpe metalen voorwerpen.
2.2. Display
➊
1 2 3 4 5 6 7
88:88
Prog.
88
➏
Symbool Betekenis
1 huidige dag (1 = maandag, 2 = dinsdag, ...)
2 programmeermode
3 mode voor dag- en tijdsinstelling
4 richtingaanduiding van rolluik/zonwering
5 manuele bediening geactiveerd
6 geheugenplaats
3. PROGRAMMERING
De rolluikschakelaar keert automatisch terug naar het startscherm als je gedurende 30 seconden geen actie
uitvoert tijdens de programmering.
3.1. Basisinstellingen
De basisinstellingen zijn:
looptijd voor het rolluik of de zonwering.
•
dag en tijd.
•
Als je voor de eerste keer de spanning inschakelt (ingebruikname) of telkens na een reset moet je deze
instellingen programmeren.
nv Niko sa
➋
➌
l 4
➎
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.be — www.niko.be
A. Looptijden instellen
De looptijd is standaard ingesteld op 30 seconden voor het openen en 30 seconden voor het neerlaten van
het rolluik of de zonwering. Op het display verschijnt dit als "t030".
Niet alle rolluiken of zonweringen hebben dezelfde lengte. Bovendien zijn de looptijden voor het volledig openen
en het volledig neerlaten van een rolluik/zonwering verschillend. Daarom moet je deze tijden afzonderlijk instellen.
Opgelet: Alvorens de looptijden in te stellen, moet het rolluik of de zonwering volledig geopend zijn.
Bij ingebruikname of na een reset verschijnen alle symbolen en segmenten kort op het display. Daarna
verschijnt "t001" op het display.
Stap Actie
1
Houd ingedrukt tot het rolluik/de
zonwering volledig gesloten is.
2
Houd ingedrukt tot het rolluik/de
zonwering volledig geopend is.
3
Druk op .
B. Ingestelde looptijden wijzigen
Opgelet: Alvorens de ingestelde looptijden te wijzigen, moet het rolluik of de zonwering volledig geopend zijn.
Stap Actie
1
Druk drie seconden op .
2
Druk gelijktijdig op en .
3
Houd ingedrukt tot het rolluik/de
zonwering volledig gesloten is.
4
Houd ingedrukt tot het rolluik/de
zonwering volledig geopend is.
5 Druk op .
C. Dag en tijd instellen
Stap Actie
1 Druk drie seconden op om de mode te
activeren voor de instelling van dag en tijd.*
2 Druk op .
3 Druk op of .
4
Druk op .
Na een langdurige stroomonderbreking springt de rolluikschakelaar automatisch naar de mode om dag en
*
tijd in te stellen. Ga meteen naar stap 2.
3.2. Dag- of weekprogramma's instellen (automatische mode)
De rolluikschakelaar kan rolluiken en zonweringen automatisch – programmagestuurd – openen en neerlaten.
Hiervoor beschikt het toestel over 24 schakelcommando's. Elk commando bevat:
het tijdstip waarop moet worden geschakeld (schakelmoment).
•
de dag(en) wanneer het commando van toepassing is.
•
de gewenste stand van het rolluik of de zonwering.
•
Resultaat
De looptijd voor het volledig neerlaten wordt
gemeten en opgeslagen wanneer je de knop
loslaat.
De looptijd voor het volledig openen wordt
gemeten en opgeslagen wanneer je de knop
loslaat.
Je keert terug naar het startscherm.
Resultaat
Je gaat naar de programmeermode.
Je kunt nu de nieuwe looptijden ingeven.
De looptijd voor het volledig neerlaten wordt
gemeten en opgeslagen wanneer je de knop
loslaat.
De looptijd voor het volledig openen wordt
gemeten en opgeslagen wanneer je de knop
loslaat.
Je keert terug naar het startscherm.
Resultaat
De tijd en de dag knipperen.
Je stelt de dag in: 1 = maandag,
2 = dinsdag, ...
Je stelt de tijd in:
kort drukken: per minuut
•
lang drukken: per vijf minuten en
•
daarna per uur
De ingestelde dag en tijd worden bevestigd.
Je keert terug naar het startscherm.
