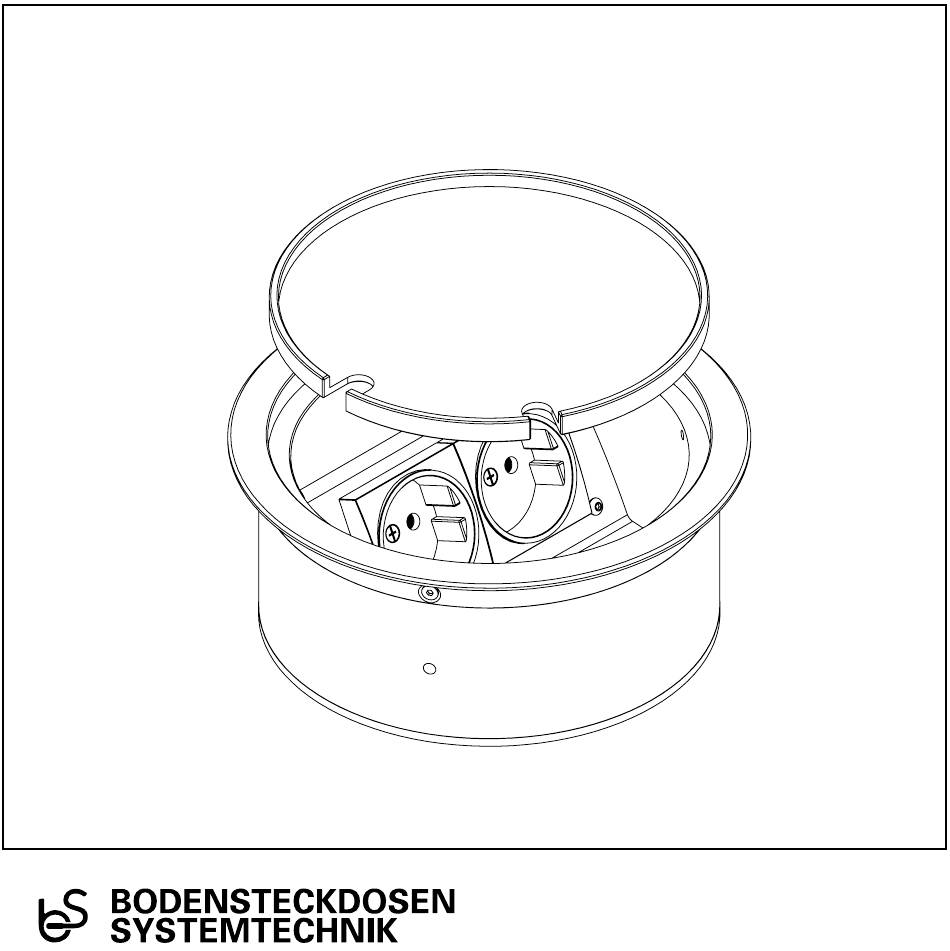

- Page 1 Bedienungsanleitung Instruction Manual 9902A 9902D...
-
Page 2: Table Of Contents
Inhalt/Contents Technische Daten ..............3 Produktbeschreibung ............4 Montageanleitung für Estrichböden ........ 5 Montageanleitung für Hohlböden ........9 Gebrauchshinweise ............14 Technical data ................ 3 Product description ............15 Assembly instructions for screed floor ......16 Assembly instructions for raised floor ......20 Instructions for use ............25... -
Page 3: Technische Daten
Technische Daten/Technical specifications Exemplarisch ist die Bodensteckdose 9902A The 9902A floor socket is shown as an example. abgebildet. Das Montageprinzip gilt auch für die The installation principle applies to the floor Bodensteckdose 9902D. socket 9902D, too. Art.-Nr. 9902A 9902D Item No Einbaumaße... -
Page 4: Produktbeschreibung
Deutsch Produktbeschreibung Bezeichnung Deckel Geräteträger Rahmen/Kranz Gehäuse Gehäuseboden... -
Page 5: Montageanleitung Für Estrichböden
1. Montage im Estrich Schritt 1 Den Deckel abnehmen und den Geräteträger aus EPS oder Kunststoff einführen. Nun den vom Gehäuse abschrauben. Die Leitungen/ Platzhalter (PH) mit Estrich (E) eingießen. Dabei ist Leerrohre (L) zur Einbauposition der Boden- die spätere Aufbauhöhe zu beachten. - Page 6 Schritt 2 Nach dem Aushärten des Estrichs (E) den Bodenbelag (B) verteilen. Danach die Leerohre (L) in das Gehäuse einführen und das Gehäuse im Platzhalter (PH) aus dem Estrich entfernen und den Bodenbelag (B) im Raum verlegen. Anschließend Ausschnitt platzieren.
- Page 7 Schritt 3 Mit Hilfe der Madenschrauben (M) die Bodensteck- dose im Estrich (E) verankern. Danach die Geräte anschließen und den Geräteträger , wieder in das Gehäuse einschrauben.
- Page 8 Schritt 4 Den Deckel mit Belag (B) ausfüllen und wieder einsetzen. Die Bodensteckdose ist nun erfolgreich eingebaut. (Siehe auch Querschnitt auf Seite 13).
-
Page 9: Montageanleitung Für Hohlböden
2. Montage im Hohlboden Schritt 1 Schritt 2 Den Deckel abmontieren und den An gewünschter Position einen Ausschnitt in Geräteträger vom Gehäuse abschrauben. der Größe der Gehäuse -Einbaumaße (!) in den Hohlboden (H) sägen/schneiden. Die Leehrohre, oder Leitungen (L) zu dieser Position verlegen. - Page 10 Schritt 3 Anschließend Silikon (S) rund um den Ausschnitt auf dem Bodenbelag (B) verteilen. Die Leerrohre oder Leitungen (L) von unten oder seitlich in das Gehäuse einführen. Nun die Bodensteckdose in den Ausschnitt absenken und auf den Rahmen aufsetzen. Das Silikon (S) aushärten lassen.
- Page 11 Schritt 4 Mit Hilfe der Madenschrauben (M) die Bodensteck- dose im Hohlboden (H) verankern. Danach die Geräte anschließen und den Geräteträger , wieder in das Gehäuse einschrauben.
- Page 12 Schritt 5 Den Deckel mit Belag (B) ausfüllen und wieder einsetzen. Die Bodensteckdose ist nun erfolgreich eingebaut. (Siehe auch Querschnitt auf Seite 13).
- Page 13 1. Estrichboden: Ansicht im Querschnitt, (B) Bodenbelag, (E) Estrich, (L) Leerrohre, (P) Polystyrol-Dämmschicht. 2. Hohlboden: Ansicht im Querschnitt, (B) Bodenbelag, (H) Hohlboden, (L) Leerrohre, (S) Stütze.
-
Page 14: Gebrauchshinweise
• Das Produkt ist unter Beachtung der nationalen zu gewährleisten sind folgende Hinweise zu Vorschriften zu entsorgen. beachten: Zusätzlich gilt für die 9902A: • Anschluss, Reparatur oder Instandhaltung sind von einer ausgebildeten Fachkraft durchzuführen. • Der in den Deckel eingeklebte Belag muss eine Während des Einbaus und der Inbetriebnahme... -
Page 15: Product Description
English Product description Designation: Lid Device Carrier Frame Housing Housing Bottom... -
Page 16: Assembly Instructions For Screed Floor
1. Installation in the screed floor Step 1 Remove the lid and unscrew the device carrier plastic. Now pour the placeholder (PH) with screed from the housing . Lay the cables /conduits (L) (E). The later construction height must be taken into to the installation position of the floor socket and account. - Page 17 Step 2 After the screed (E) has hardened, remove the cutout on the flooring (B). Insert the cables /conduits (L) into the housing and put the floor socket into placeholder (PH) from the screed and lay the floor the cutout and place it on the frame . covering (B).
- Page 18 Step 3 Anchor the floor socket in the screed (E) with the help of the grub screws (M). Then connect the devices and screw the device carrier back into the housing .
- Page 19 Step 4 Fill the lid with floor covering (B) and reinsert. The floor socket is now successfully installed. (See also cross section on page 24).
-
Page 20: Assembly Instructions For Raised Floor
2. Installation in the raised access floor Step 1 Step 2 Remove the lid and unscrew the device Saw/cut a cut-out in the size of the housing carrier from the housing . installation dimensions (!) into the raised floor (H) at the desired position. - Page 21 Step 3 . Now put the floor socket into the cutout and Then spread silicone (S) around the cutout on the place it on the frame . Let the silicon (S) harden. flooring (B). Insert the conduits (L) into the housing...
- Page 22 Step 4 Anchor the floor socket in the raised floor (H) with the help of the grub screws (M). Then connect the devices and screw the device carrier back into the housing .
- Page 23 Step 5 Fill the lid with floor covering (B) and reinsert. The floor socket is now successfully installed. (See also cross section on page 24).
- Page 24 1. Screed floor: Cross-section view, (B) flooring, (E) screed, (L) conduits, (P) polystyrene insulation layer. 2. Raised floor: Cross-section view, (B) flooring, (H) raised floor, (L) conduits, (S) pillar.
-
Page 25: Instructions For Use
Instructions for use In order to ensure a lasting function of the Additionally applies to the 9902A: floor socket, the following instructions must • The covering glued into the lid must have a height be observed: that enables unrestricted use of the product. The maximum height of the flooring is 5 mm. - Page 26 Irrtümer und technische Änderungen vorbehalten. Errors and technical changes reserved. BS Bodensteckdosen Systemtechnik GmbH Dingerdisser Str. 36 | 33699 Bielefeld | Tel +49 521 98927800 info@bodensteckdosen.com | www.bodensteckdosen.com...
