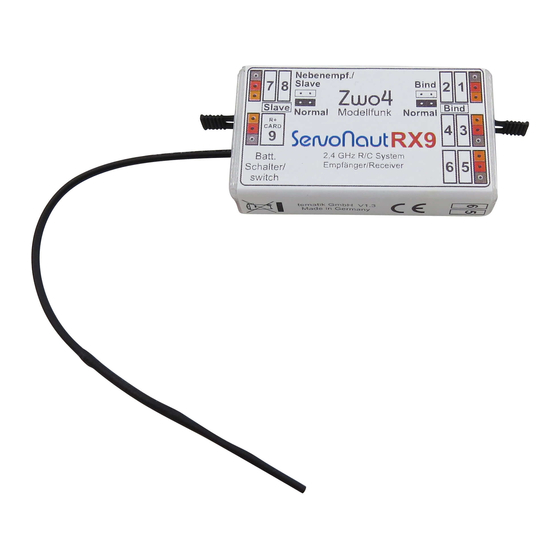

Zwo4RX9
2.4 GHz Empfänger mit 9 Servokanälen
R/C Receiver with 9 servo channels
Technische Daten / Specifications
Besonderheiten:
Features
:
Akkuspannung:
Operating voltage:
Maße / Dimensions:
· Überwachung der Fahrakkuspan-
nung ist ohne Zubehör möglich
(Telemetrie)
· unterstützt Multikanal/
Multiswitch/Multiprop
· erweiterte Einstellungen über Prog-
CARD oder Sender HS12/HS16
· erweiterbar auf 12 bzw. 16 Kanäle
monitoring of battery voltage
without additional equipment
supports Multikanal/
Multiswitch/Multiprop
advanced setup with ProgCARD
or HS12/HS16 radio
expandable to 12 or 16 channels
4,8 bis 7,4 V
55 x 28 x 9 mm,
Antenne 13 cm

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RX9 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Servonaut RX9

  • Page 1 Zwo4RX9 2.4 GHz Empfänger mit 9 Servokanälen R/C Receiver with 9 servo channels Technische Daten / Specifications · Überwachung der Fahrakkuspan- Besonderheiten: nung ist ohne Zubehör möglich (Telemetrie) · unterstützt Multikanal/ Multiswitch/Multiprop · erweiterte Einstellungen über Prog- CARD oder Sender HS12/HS16 ·...
  • Page 3: Table Of Contents

    Inhalt Ihr neuer Empfänger RX9.............1 Sicherheitshinweise..............1 Funktionsumfang................2 Einbau...................2 Binden...................3 Anschluss einer Kanal-Erweiterung..........4 Modelle ferngesteuert an- und abschalten........4 Ihr Setup: Servonaut HS12/HS16 und RX9........5 Ihr Setup: Zwo4-Umrüstmodul und RX9 ........7 LEDs Betriebszustände..............9 Anschlussübersicht..............10 Einstellungen über Servonaut ProgCARD oder Sender HS12/HS16..............11...
  • Page 4: Ihr Neuer Empfänger Rx9

    Ihr neuer Empfänger RX9 Lieferumfang Ÿ Der RX9 ist ein 9-Kanal Empfänger für Empfänger RX9 Servonaut Zwo4-Modellfunk- Ÿ Anleitung System im 2,4GHz Band. Sie können ihren Empfänger sowohl mit Sicherheitshinweise den Servonaut Sendern als auch den Servonaut Zwo4-Umrüstmodulen für Ÿ...
  • Page 5: Funktionsumfang

    Modelle ferngesteuert Sie können einen Empfänger-Akku aber an- und abschalten an einen beliebigen Servo-Ausgang anschließen, ggf. über ein Y-Kabel. Ÿ Modellübergabe zwischen zwei Sendern innerhalb des Servonaut Zwo4-Systems Antenne (schwarzes Kabel) Ÿ erweiterte Einstellungen über Ÿ Für Kunststoff-Fahrerhäuser: Servonaut ProgCARD oder...
  • Page 6: Binden

    Achtung: jetzt die Steckbrücke am Sender den Befehl Binden wählen wieder einsetzen Ÿ dann erst am Sender den Befehl Sobald der RX9 grün flackert, ist er im normalen Empfangsmodus. Binden wählen Ÿ zuletzt die Steckbrücke wieder aufstecken Wichtig: Nur der Erstsender bestimmt, ob ein Kanal als Multikanal benutzt wird.
  • Page 7: Anschluss Einer Kanal-Erweiterung

    Kanal- von Hand die Modelle ein- oder Erweiterung an den Anschluss ausschalten müssen. (Bei Verwendung SERVO 9 / R+ / CARD des RX9 an. Das eines Zwo4-Umrüstmoduls sind es drei Servosignal von Kanal 9 wird dann am Modelle.) R+3 bzw. R+7 am Anschluss SERVO 9 ausgegeben.
  • Page 8: Ihr Setup: Servonaut Hs12/Hs16 Und Rx9

    Um den Fahrakku zu überwachen, erstmals mit dem Servonaut Zwo4- verbinden Sie das rote Kabel am RX9 System möglich, ein Modell mit zwei mit dem Plus vom Akku. Der RX9 wird Sendern abwechselnd steuern. dann auch aus dem Akku versorgt.
  • Page 9 Wählen Sie über das Schnellwahlmenü Sender anderes Modell, verhalten sich Haupt- und Nebenempfänger unterschiedlich. Der Hauptempfänger schaltet seine Ausgänge ab. Der Nebenempfänger gibt weiter die zuletzt empfangenen Signale aus. Der Betrieb in Kombination mit einem älteren Servonaut E9 oder...
  • Page 10: Ihr Setup: Zwo4-Umrüstmodul Und Rx9

    Servonaut Zwo4- verbinden Sie das rote Kabel am RX9 System möglich, ein Modell mit zwei mit dem Plus vom Akku. Der RX9 wird Sendern zu steuern. Beide Sender dann auch aus dem Akku versorgt. müssen dazu mit dem Empfänger...
  • Page 11 Nebenempfänger. Nur beim Neben- Nebenempfänger gibt weiter die zuletzt empfänger nach Binden empfangenen Signale aus. Der Betrieb Steckbrücke auf Slave entfernen. in Kombination mit einem Servonaut E9 oder E18 als Nebenempfänger ist leider Verwendung eines Zwo4- nicht möglich. Umrüstmoduls sind zwei Varianten möglich:...
  • Page 12: Leds Betriebszustände

    Empfang blinkt langsam grün verbunden, aber anderes Modell oder andere Ebene ausgewählt blinkt langsam rot, grün Verbindung gestört blinkt langsam rot RX9 sucht Sender blinkt 3x rot, 1x, 2x oder 3x grün Interne Fehlercodes: Bitte für Details an Servonaut wenden...
  • Page 13: Anschlussübersicht

    Anschlussübersicht Servoausgang 9, Steckbrücke Slave gesteckt = normal, ein Empfänger Anschluss Kanal-Eweiterung und entfernt = zwei Empfänger, dieser ist ProgCARD der Nebenempfänger Anschluss Fahrakku zur Spannungsüberwachung / Anschluss eines AN40 Servo-Ausgänge 1…9 Braun = Minus Rot = Plus Orange = Signal Steckbrücke Bind gesteckt = normaler Betrieb entfernt = binden...
  • Page 14: Einstellungen Über Servonaut Progcard Oder Sender Hs12/Hs16

    Ausgang SERVO 9 ein Signal für ein Erweiterungsmodul oder ein normales Multikanal 7 Servosignal ausgegeben wird. (Automatisch oder Binden) Auf Automatisch eingestellt: Der RX9 Automatisch eingestellt: versucht selbst zu ermitteln, was am Verwendung eines Servonaut Senders Ausgang SERVO 9 angeschlossen ist.
  • Page 15 Diese Einstellung ist vor allem für die Auf An eingestellt: Der RX9 gibt ein Signal für die Kanal-Erweiterung R+3 Verwendung einem Zwo4- oder R+7 aus. Sie können dann an Umrüstmodul vorgesehen, da sie die Warnschwellen für entladene Akkus diesen Ausgang kein normales Servo festlegt.
  • Page 16 Hinweis: Der Sender hat dadurch nicht mehr Kanäle. Kanäle, die durch die Verschiebung vom Sender nicht mehr bedient werden können, geben immer Neutralimpulse (Servo in Mittelstellung) aus. Das sind beim Servonaut Sender HS12 die Kanäle ab 13 und beim HS16 ab Kanal 17. Achtung: Stellen Kanalverschiebung ein, bevor Sie Servos und Fahrtregler am Empfänger...
  • Page 17 · Kanal-Erweiterung auf 12 bzw. immer von der Modellelektronik trennen. 16 Kanäle · beim R+3 werden die Servos vom Haftung und Empfänger RX9 mit Spannung ver- Gewährleistung sorgt Es gelten die zum Zeitpunkt des Kaufs gültigen gesetzlichen Bestimmungen zur Gewähr- leistung.
  • Page 18 Notizen...
  • Page 19 Your new Receiver RX9.............17 Safety..................17 Features..................18 Installation...................18 Binding Receiver and Radio............19 Channel Extender...............20 Remote On/Off for your Model............20 Your Setup: Servonaut HS12/HS16 and RX9......21 Your Setup: Zwo4 plug-in and RX9..........22 Diagnostic LEDs.................24 Connections Overview..............25 Setup with the Servonaut ProgCARD or Radio HS12/HS16..26...
  • Page 20: Your New Receiver Rx9

    · Check the polarity when you connect servos and speed controller You have to bind the RX9 only once to · Avoid any short circuits your radio or plug-in and can use it right · Do not expose the RX9 to water or away.
  • Page 21: Features

    · monitoring of battery voltage without additional equipment Usually the receiver is powered by a · supports speed controller with BEC. So the RX9 Multikanal/Multiswitch/Multiprop doesn’t have an distinct battery input. · switch your model on and off But you can connect a receiver battery...
  • Page 22: Binding Receiver And Radio

    Binding Receiver and Radio You can bind two receivers to one RX9. So two people can take turns driving Attention: If you want to bind a second one model - without repeatedly having radio the steps are in different order! to bind their radios.
  • Page 23: Channel Extender

    Connect the Extender to the output by hand (using a Zwo4 plug-in it is three). SERVO 9 / R+ / CARD of your RX9. This servo signal is now outputted at the A receiver that is switched off remote- R+3 or R+7.
  • Page 24: Your Setup: Servonaut Hs12/Hs16 And Rx9

    The RX9 is now powered by the main battery. It’s a first with the Servonaut Zwo4-Sys- tem: With the RX9 it is possible to take Your Servonaut radio monitors the volt- turns driving one model - with two radi- age, you don’t have to adjust your re- os.
  • Page 25: Your Setup: Zwo4 Plug-In And Rx9

    Master and slave behave dif- It’s a first with the Servonaut Zwo4-Sys- ferent when you switch to another mod- tem: With the RX9 it is possible to take el: The master receiver stops sending turns driving one model - with two radi- signals to the servos.
  • Page 26 If you use a plug-in module the RX9 · If you bind master and slave to dif- ferent positions of the level switch detects the battery voltage and trans- you can use the switch to alternate mits an alarm to your radio. To do that between the receiver.
  • Page 27: Diagnostic Leds

    RX9 searches radio 3x red, 1x, 2x or 3x green internal errors: please contact Servonaut...
  • Page 28: Connections Overview

    Connections Overview Servo output 9, Jumper Slave = normal, one receiver Channel extender and removed = two receiver, this is ProgCARD the slave receiver Main Battery Battery Monitoring / Connection AN40 Servo Outputs 1…9 Brown = Minus Red = Plus Orange = Signal Jumper Bind = normal...
  • Page 29: Setup With The Servonaut Progcard Or Radio Hs12/Hs16

    RX9 flashes red twice. If you discon- Off manually. nect the receiver before that you loose your settings. Set to On: The RX9 emits a signal for the channel extender R+3 or R+7. You Multichannel 7 can’t connect a normal servo!
  • Page 30 You use a Servonaut radio? Your radio radio on its channel 1. monitors the battery voltage automati- cally, you don’t have to adjust the RX9. Please note: This doesn’t extend the number of channels on your radio. Set to Automatic: The RX9 detects 2S, Channels that don’t get signals from the...
  • Page 31 12 channels Safety Notes · with the R+3 servos are powered through the RX9 Do not expose the module to water or oil. Do not cover it with foam. Disconnect the battery immediately after use. Do not con- See the official nect the battery with wrong polarity.
  • Page 32 Help us to protect the environment. Please do not dispose electrical and elec- tronic equipment in domestic household waste. tematik GmbH - Servonaut WEEE-Reg.-Nr. DE 76523124 tematik GmbH Fon: +49 (0) 4103 80 89 89 - 0...
