Montageanleitung
für den
Ausziehtischbeschlag
"TopFlex"
Assembly instructions
for pull-out table "TopFlex"
1.

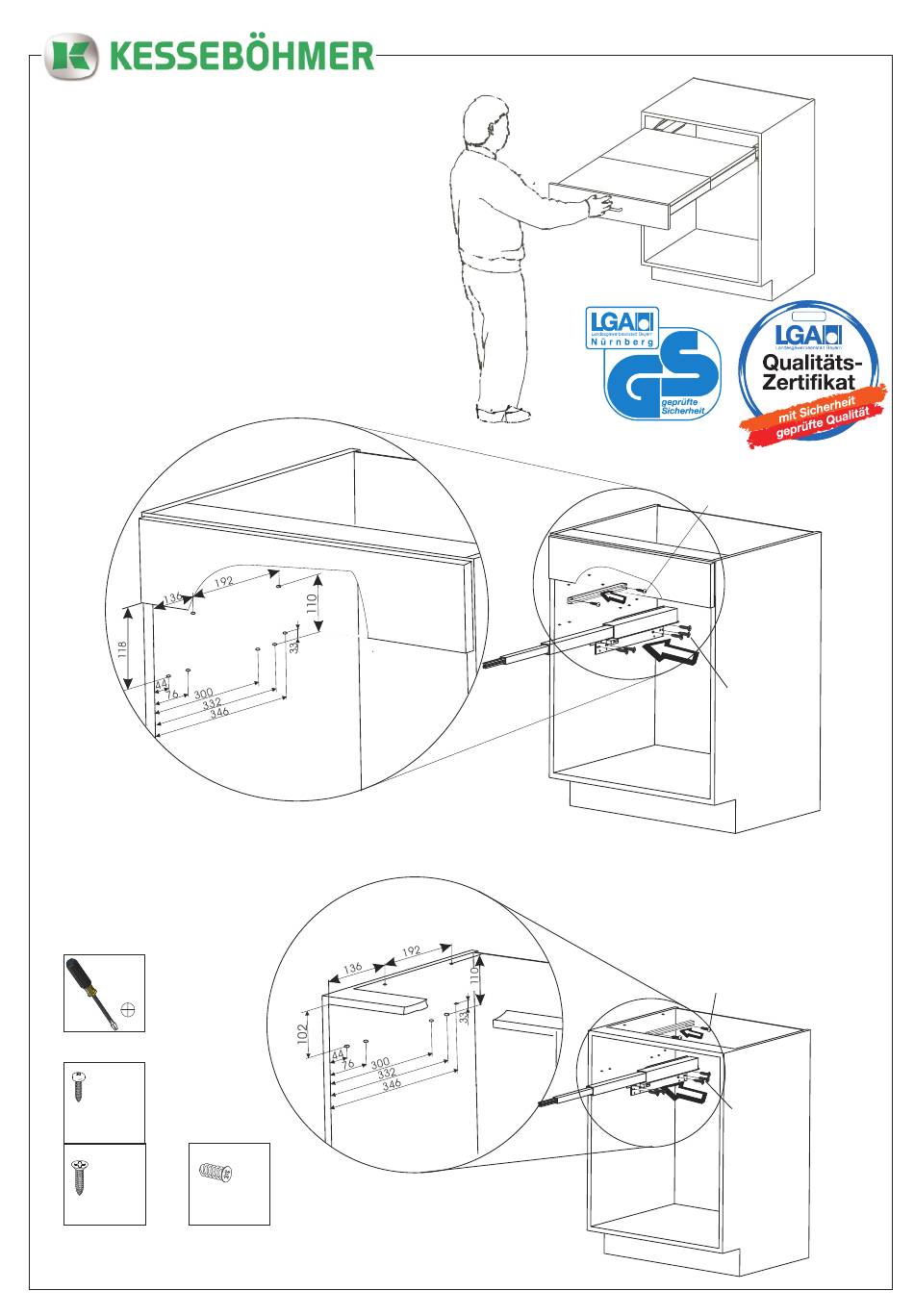

Maße für den Einbau unter einem Schubkasten
Drilling pattern for installation below a drawer
min. Korpustiefe 500mm
min. carcase depth 500mm
4x
(a)
Pan Head
Ø3.5x16
10x
(b)
oder
Senkkopf
countersunk
or
Lieferumfang
Ø4x16
not included
MA 401781 0000 S.1 von 4
Ø6.3x16
10x
nicht im
Maße für den Einbau unter einer Arbeitsplatte
Drilling pattern for installation below the worktop
142
Spax Pan Head ø3,5x16 (a)
Senkkopf Spax-Schraube ø4x16 (b)
oder
Euro-Schraube mit Senkkopf ø6,3x16
coundersunk woodsscrew ø4x16
or
Euro-screw ø6,3x16
Spax Pan Head ø3,5x16 (a)
Senkkopf Spax-Schraube ø4x16 (b)
oder
Euro-Schraube mit Senkkopf ø6,3x16
coundersunk woodsscrew ø4x16
or
Euro-screw ø6,3x16
13.11.2007
