Montageanleitung
für den
Ausziehtischbeschlag
"TopFlex"
Assembly instructions
for pull-out table "TopFlex"
Art.-Nr. 0 05123...

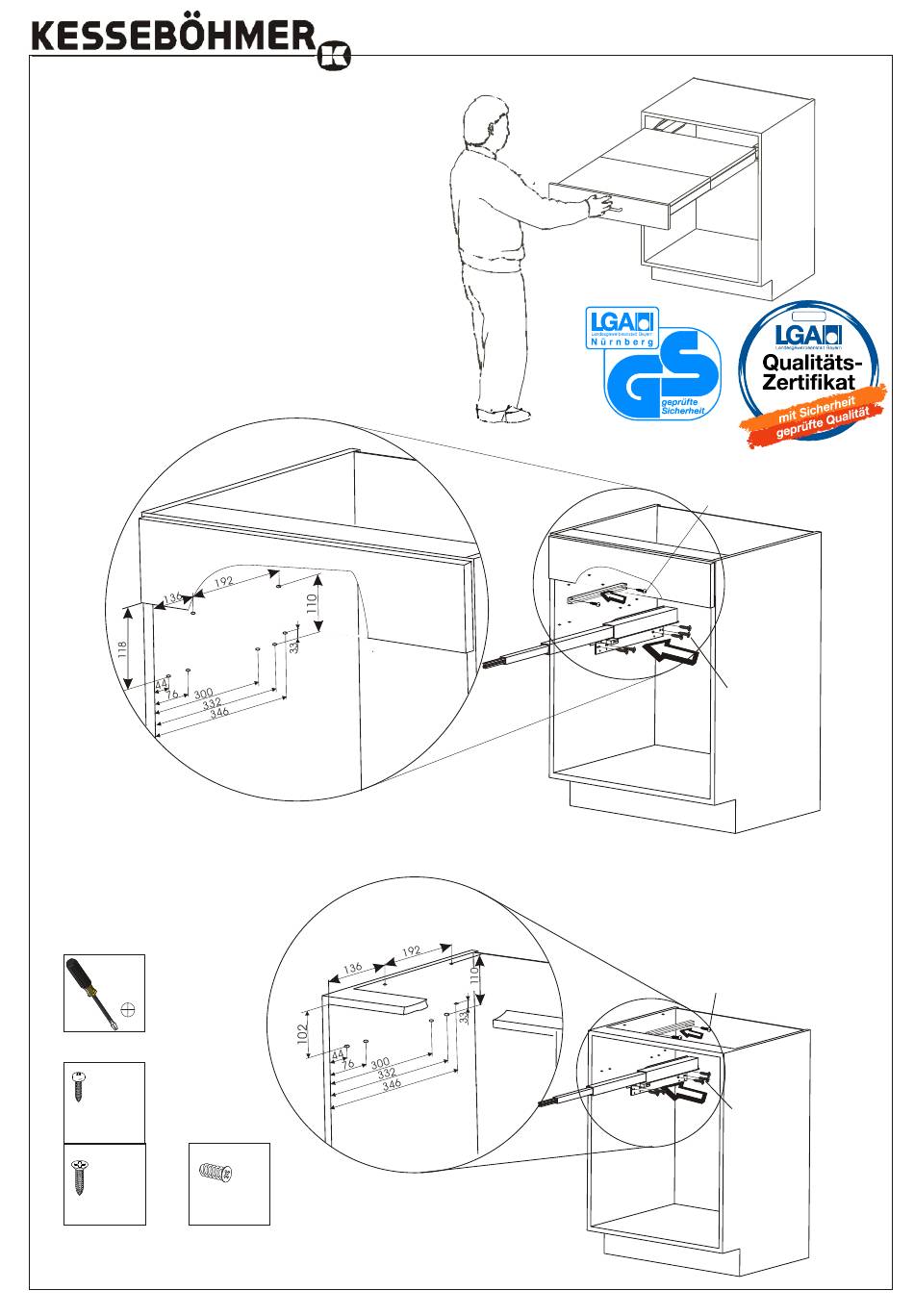

1.
Maße für den Einbau unter einem Schubkasten
Drilling pattern for installation below a drawer
min. Korpustiefe 500mm
min. carcase depth 500mm
4x
(a)
Pan Head
Ø3.5x16
10x
(b)
oder
Senkkopf
countersunk
or
Lieferumfang
Ø4x16
not included
MA 401199 0000 S.1 von 5
Ø6.3x16
10x
nicht im
Maße für den Einbau unter einer Arbeitsplatte
Drilling pattern for installation below the worktop
142
Spax Pan Head ø3,5x16 (a)
Senkkopf Spax-Schraube ø4x16 (b)
oder
Euro-Schraube mit Senkkopf ø6,3x16
coundersunk woodsscrew ø4x16
or
Euro-screw ø6,3x16
Spax Pan Head ø3,5x16 (a)
Senkkopf Spax-Schraube ø4x16 (b)
oder
Euro-Schraube mit Senkkopf ø6,3x16
coundersunk woodsscrew ø4x16
or
Euro-screw ø6,3x16
03.06.2005
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Kesseböhmer TopFlex
Summary of Contents for Kesseböhmer TopFlex
- Page 1 Montageanleitung für den Ausziehtischbeschlag “TopFlex” Assembly instructions for pull-out table “TopFlex” Art.-Nr. 0 05123... Spax Pan Head ø3,5x16 (a) Senkkopf Spax-Schraube ø4x16 (b) oder Euro-Schraube mit Senkkopf ø6,3x16 coundersunk woodsscrew ø4x16 Euro-screw ø6,3x16 Maße für den Einbau unter einem Schubkasten Drilling pattern for installation below a drawer min.
- Page 2 Zentrierung für Tischplatten 2. 2. 2. Centre for table-panels Zentrierung centre Zentrierung centre Sp ax Pa n He ad Ø3 .5x 16 (d) Ø6.3x13 Führungsnut beachten Ø3.5x12 `(c) take care of guiding profil oder nicht im Lieferumfang not included Ø3.5x16 Montage der vorderen Platte Assembly of the front panel...
- Page 3 Vormontage der Front Pre-assembly of door PAN-Head Ø3.5x16 Fronthöhe 115 bis 123 mm: entlang der Markierung kürzen Height of flap 115-123 mm: shorten the fixing tube where marked Fu g e Maß”C” Jo int Auf Leichtgängigkeit Griffschraubenköpfe müssen versenkt sein achten The screw heads have to be flush inside the handle Please observe free-moving...
- Page 4 Einsetzen der hinteren Platte Put in the rear panel Einsetzen der vorderen Platte Put in the front panel M5x12 (f) M5x12 MA 401199 0000 S.4 von 5 03.06.2005...
-
Page 5: Adjustment Instruction
Justieranleitung Adjustment instruction bei Kollision: Stift einsetzen ! in case of collision: insert pin MA 401199 0000 S.5 von 5 03.06.2005...
