Élément droit concentrique
Té 90° concentrique avec piquage
Té 90° concentrique avec piquage
3
18
Instal_man_ECO1700('20)V6.indd 18
Instal_man_ECO1700('20)V6.indd 18

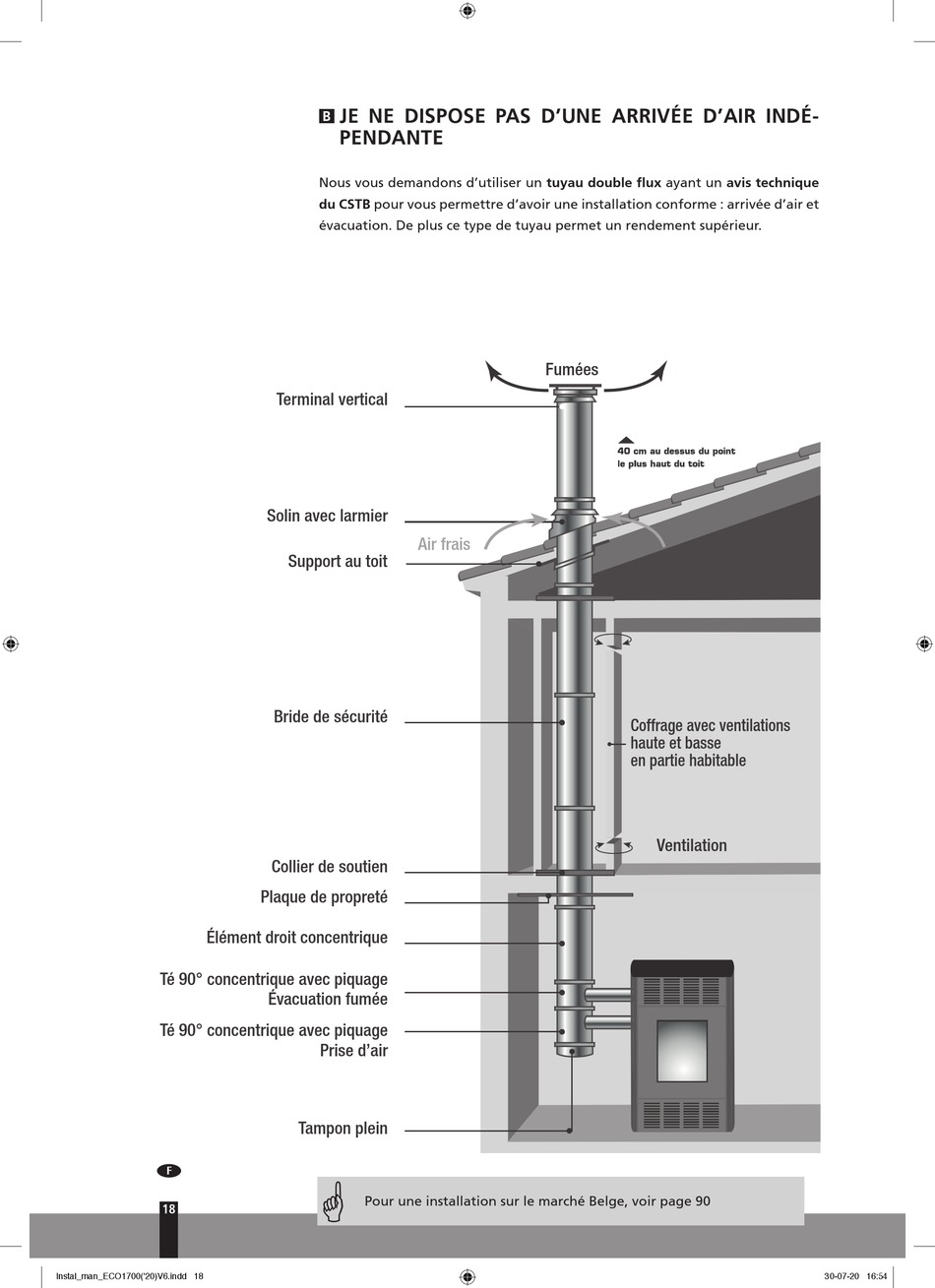

JE NE DISPOSE PAS D'UNE ARRIVÉE D'AIR INDÉ-
B
PENDANTE
Nous vous demandons d'utiliser un tuyau double flux ayant un avis technique
du CSTB pour vous permettre d'avoir une installation conforme : arrivée d'air et
évacuation. De plus ce type de tuyau permet un rendement supérieur.
Terminal vertical
Solin avec larmier
Air frais
Support au toit
Bride de sécurité
Collier de soutien
Plaque de propreté
Évacuation fumée
Prise d'air
Tampon plein
G
Pour une installation sur le marché Belge, voir page 90
Fumées
Coffrage avec ventilations
haute et basse
en partie habitable
Ventilation
