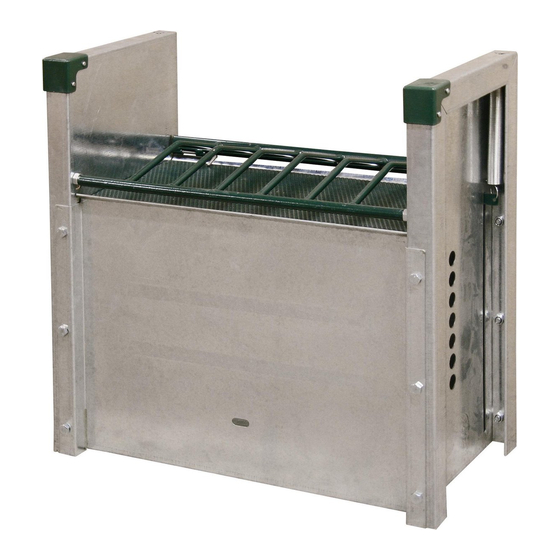

Kerbl horseGraze Installation Manual

horseGraze
Aufbauanleitung • Installation guide

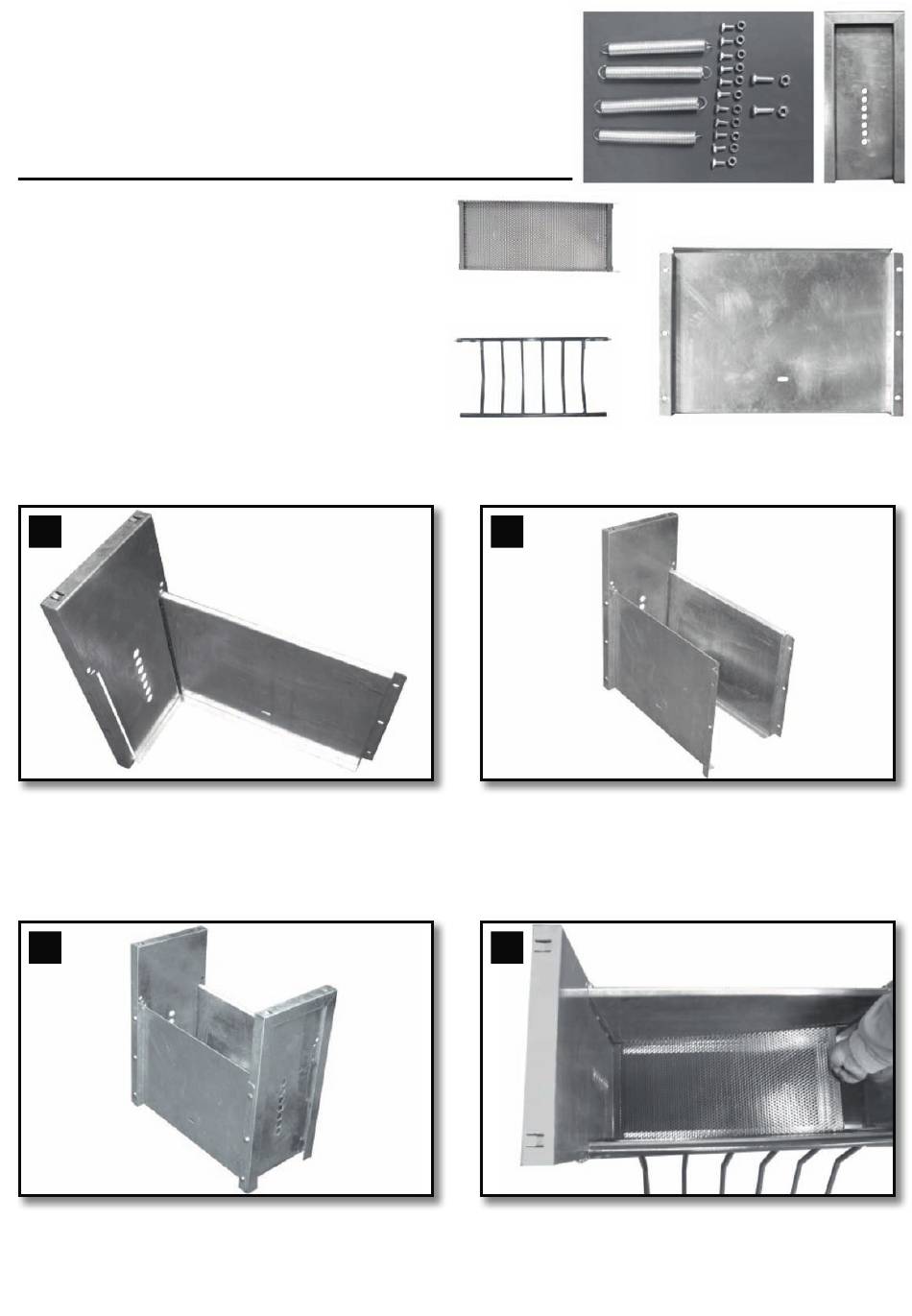

Inhalt
4 Federn
12 Schrauben – 10 x 25 mm
12 selbstsichernde Muttern – 10 mm
2 Schrauben – 12 x 30 mm
2 Muttern – 12 mm
2 Seitenteile
1 Vorderteil
1 Rückenteil
1 Lochplatte (Bodenplatte)
1 Fressgitter
1
Befestigen Sie die Vorderseite an einem Seitenteil indem Sie
jeweils 3 selbstsicherende Muttern mit den Schrauben (10 mm) -
vorerst nur per Hand – verbinden.
Fasten loosely, front panel to side panel with three 10 mm bolts and lock
nuts.
3
Befestigen Sie nun den zweiten Seitenteil an dem Vorder- und
Rückenteil mit den restlichen 6 Schrauben (10 mm).
Fastensecond side to front and back panels with the 6 remaining 10 mm
bolts and lock nuts.
Includes
4 springs
12 bolts – 10 x 25 mm
12 lock nuts – 10 mm
2 bolts – 12 x 30 mm
2 standard nuts – 12 mm
2 side panels
1 front panel
1 back panel
1 perforated bottom plate
1 feed trough grate
Lochplatte
Perferated Bottom Panel
Fressgitter
Feed Trough Grate
2
Wiederholen Sie diesen Schritt mit dem Rückenteil
Fasten loosely, back panel to side panel with three 10 mm bolts and lock
nuts.
4
Legen Sie nun die Lochplatte den Führungsschlitzen entlang auf
den Boden
Place perferated bottom plate unto slots at the bottom of grazer.
Seitenteil
Side Panel
Vorder- und Rückenteil
Front and Back Panel
