FR

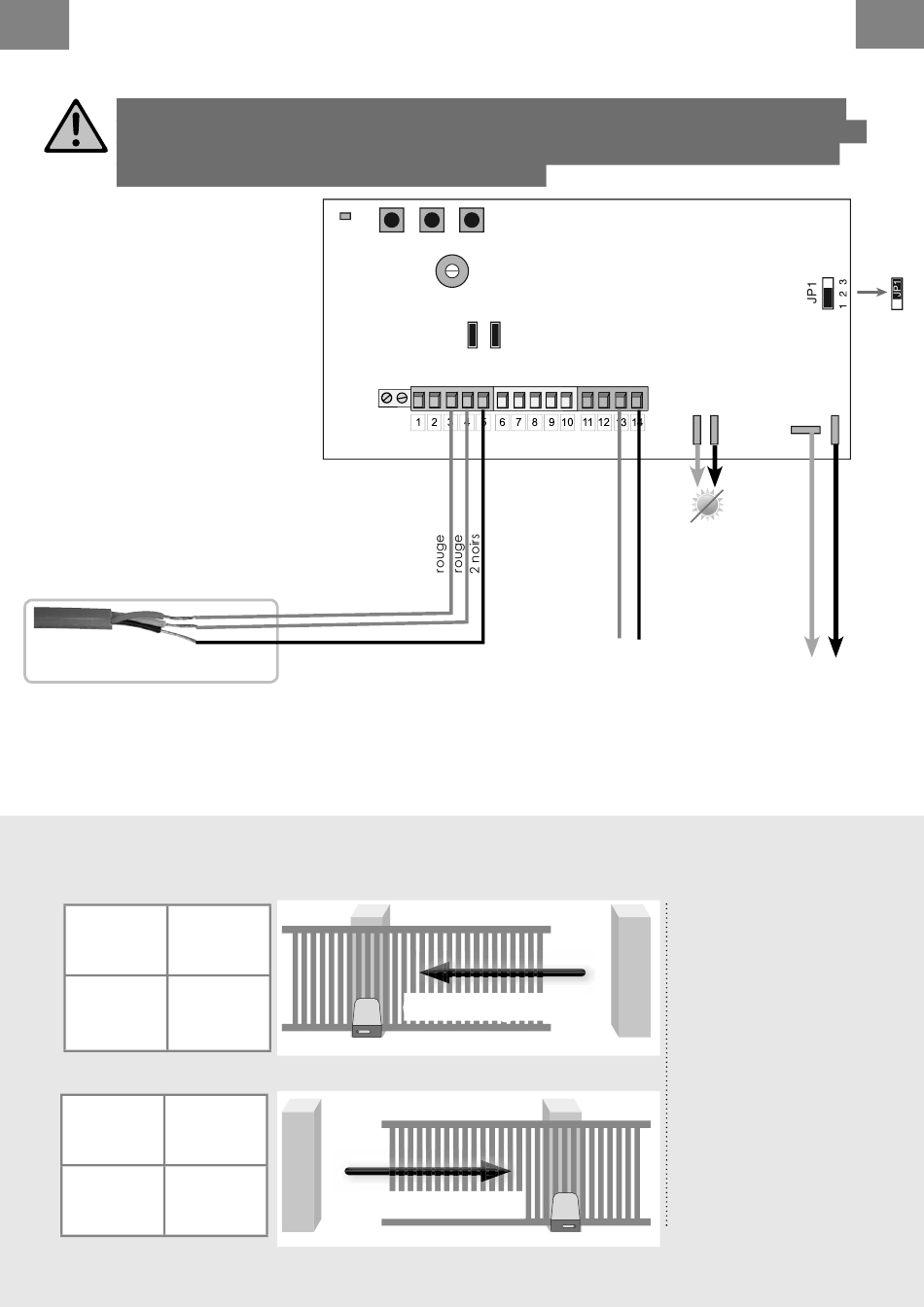

> BRANCHEMENT DU MOTEUR
Coupez l'alimentation électrique (débrancher les batteries en option) avant de réaliser
toute modifi cation. La mise en œuvre, les connections électriques et les réglages doivent
être effectués dans les règles de l'art par une personne qualifi ée et spécialisée. Si vous
avez un doute sur l'installation, demandez conseil !
Fils du capteur de fi n de course
Astuce
Si la motorisation ne s'arrête pas avec le contacteur
mécanique, il faudra inverser les 2 fi ls rouge sur 7 et 8
Branchement du moteur selon le sens d'ouverture du portail :
Borne 13 Borne 14
MOT
Noir Rouge
Borne 14 Borne 13
MOT MOT
Rouge
FR ::: 26 FR ::: 26
CTR 58
DL1
(Schéma en vue depuis l'intérieur de la propriété)
MOT
Noir
Ouvre à droite
P1 P2 P3
RV1
JP3 JP2
Ouvre à gauche
FS2 FS1
(option non solaire)
vers transformateur
voir page 27
Moteur
(option solaire)
Vers panneau solaire
voir page 33
(option non solaire)
vers batterie de secours
voir page 33
Si le moteur ne part pas
dans le bon sens.
Il faudra inverser les fi ls
sur les bornes 14 et 13 de
la carte
FR
24V
24V
ou
en
24V
12V
12V
BATT
FS3
FS4
- BATT+
ou
