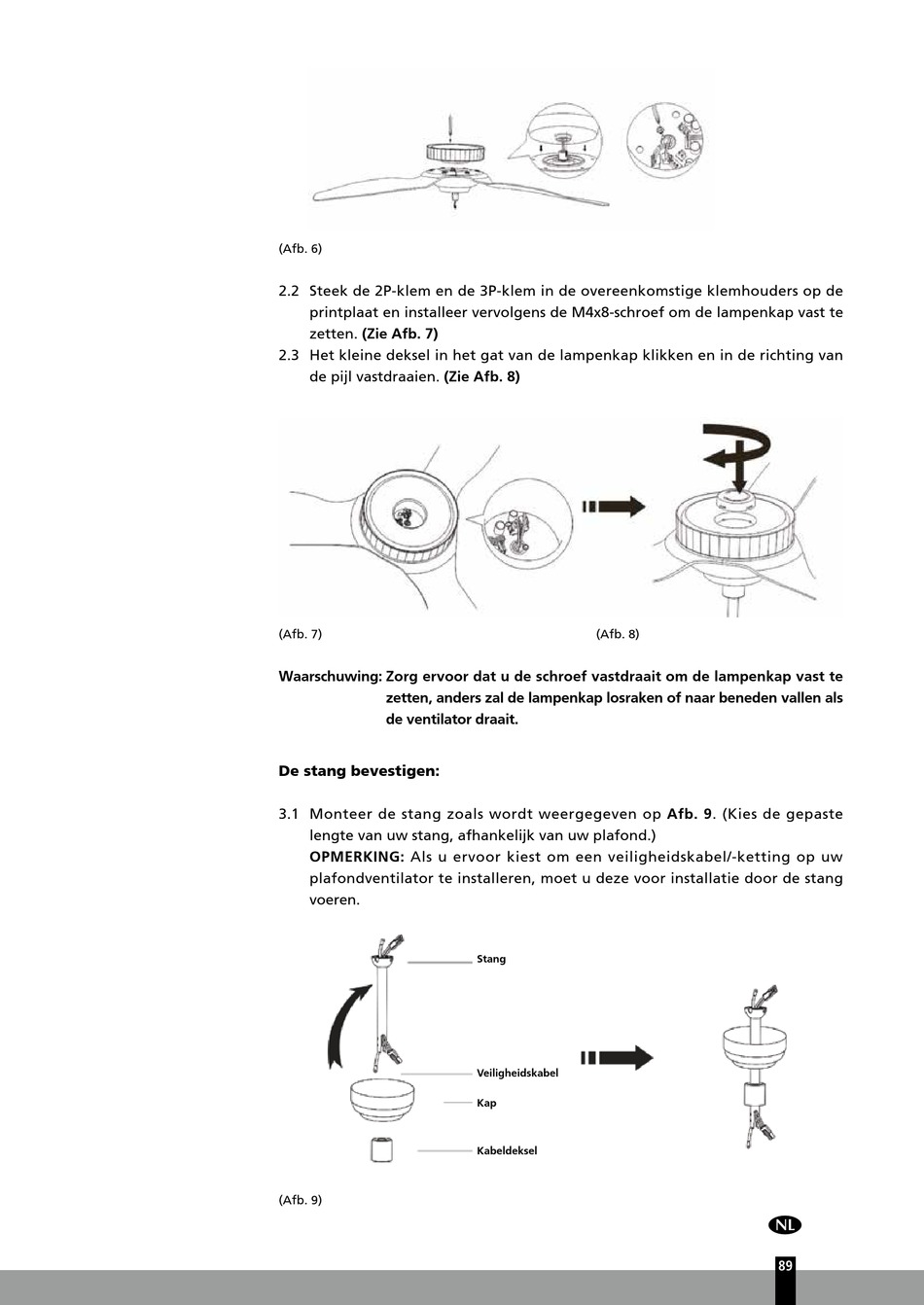

(Afb. 6)
2.2 Steek de 2P-klem en de 3P-klem in de overeenkomstige klemhouders op de
printplaat en installeer vervolgens de M4x8-schroef om de lampenkap vast te
zetten. (Zie Afb. 7)
2.3 Het kleine deksel in het gat van de lampenkap klikken en in de richting van
de pijl vastdraaien. (Zie Afb. 8)
(Afb. 7)
Waarschuwing: Zorg ervoor dat u de schroef vastdraait om de lampenkap vast te
zetten, anders zal de lampenkap losraken of naar beneden vallen als
de ventilator draait.
De stang bevestigen:
3.1 Monteer de stang zoals wordt weergegeven op Afb. 9. (Kies de gepaste
lengte van uw stang, afhankelijk van uw plafond.)
OPMERKING: Als u ervoor kiest om een veiligheidskabel/-ketting op uw
plafondventilator te installeren, moet u deze voor installatie door de stang
voeren.
(Afb. 9)
(Afb. 8)
Stang
Veiligheidskabel
Kap
Kabeldeksel
