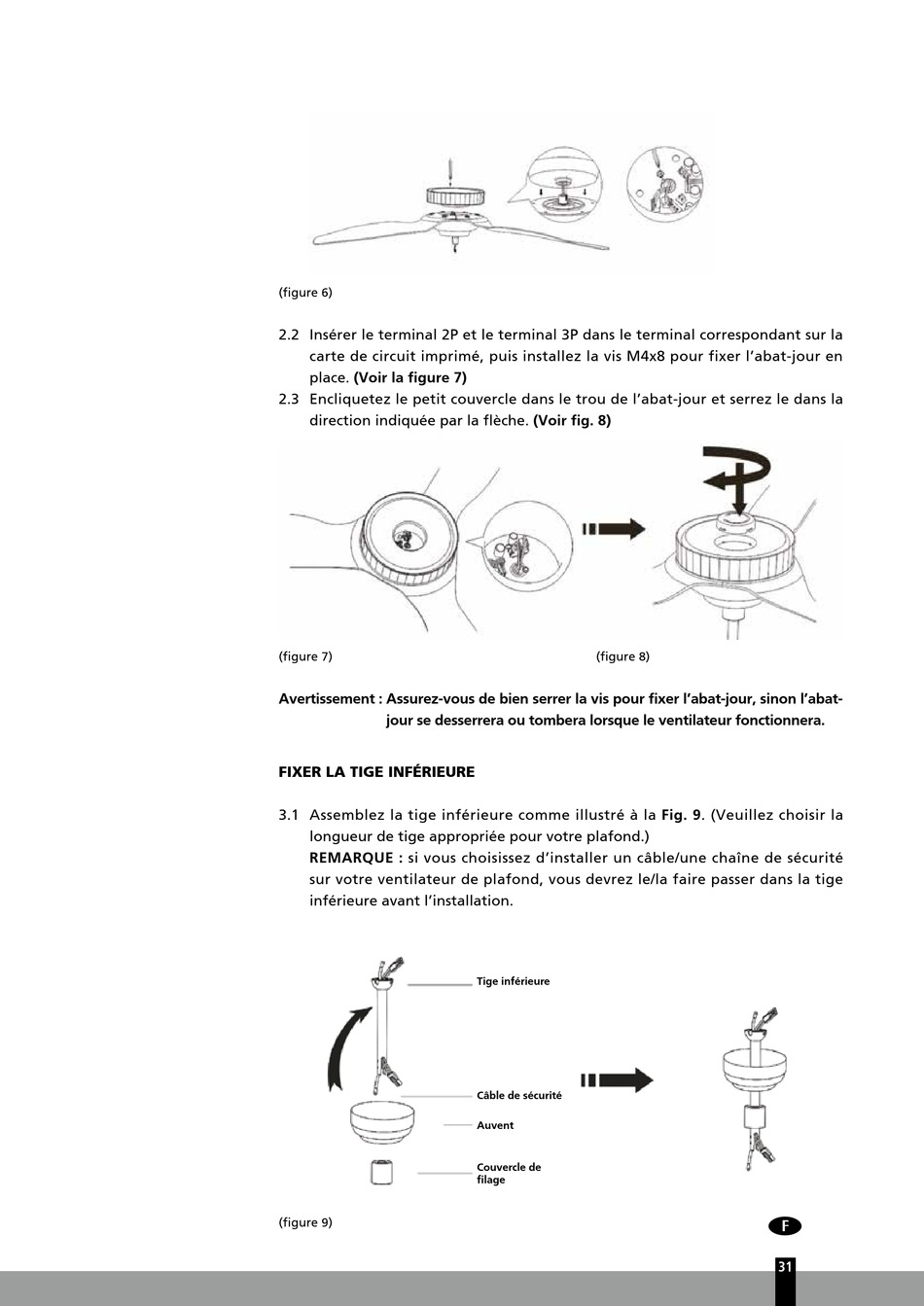

Qlima FC 260 Operating Manual page 31

(figure 6)
2.2 Insérer le terminal 2P et le terminal 3P dans le terminal correspondant sur la
carte de circuit imprimé, puis installez la vis M4x8 pour fixer l'abat-jour en
place. (Voir la figure 7)
2.3 Encliquetez le petit couvercle dans le trou de l'abat-jour et serrez le dans la
direction indiquée par la flèche. (Voir fig. 8)
(figure 7)
Avertissement : Assurez-vous de bien serrer la vis pour fixer l'abat-jour, sinon l'abat-
jour se desserrera ou tombera lorsque le ventilateur fonctionnera.
FIXER LA TIGE INFÉRIEURE
3.1 Assemblez la tige inférieure comme illustré à la Fig. 9. (Veuillez choisir la
longueur de tige appropriée pour votre plafond.)
REMARQUE : si vous choisissez d'installer un câble/une chaîne de sécurité
sur votre ventilateur de plafond, vous devrez le/la faire passer dans la tige
inférieure avant l'installation.
(figure 9)
(figure 8)
Tige inférieure
Câble de sécurité
Auvent
Couvercle de
filage
3
31
