Eurotronic Z-Wave Plus Instructions

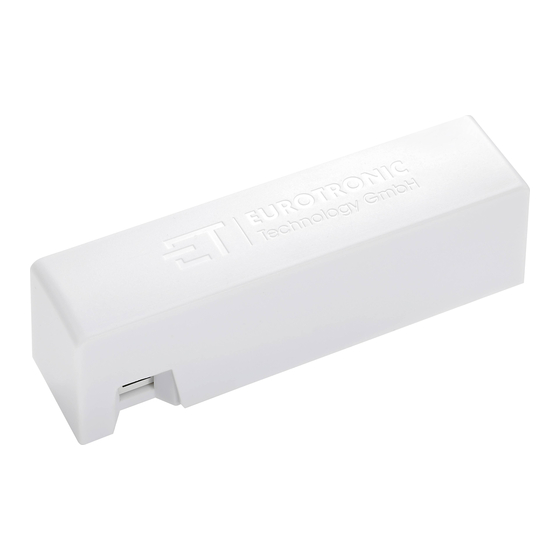

TÜR-/FENSTERKONTAKT Z-WAVE PLUS
Kontaktmöglichkeiten
Kundenservice:
Eurotronic Technology GmbH
Südweg 1 |
36396 Steinau-Ulmbach
Telefon: +49 (0) 6667 91847-0
E-Mail: info@eurotronic.org |
Internet: www.eurotronic.org
Technische Änderungen jederzeit vorbehalten. Kompatibilitätsangaben ohne Gewähr.
HINWEIS: Eine ausführliche Bedienungsanleitung steht Ihnen online zur Verfügung:
https:/ /eurotronic.org/service/downloads/
LIEFERUMFANG
1x Tür-/Fensterkontakt Z-Wave Plus
1x CR123 A Batterie
1x Kurzanleitung
1x Reflektor Aufkleber
1x Doppelseitiger Klebestreifen
WARN-/ SICHERHEITSHINWEISE
Sicherheitshinweise
Der Tür-/Fensterkontakt Z-Wave Plus ist für die Verwendung in Gebäuden vorgesehen.
Betreiben Sie ihn nur wie in der Bedienungsanleitung beschrieben.
Warnhinweise
Batterien niemals wieder aufladen, nicht kurzschließen, nicht auseinander nehmen -
Explosionsgefahr! Erschöpfte Batterien umgehend aus dem Gerät entfernen. Batterien
vor starker Erwärmung schützen – erhöhte Auslaufgefahr! Keine gebrauchten und neuen
Batterien zusammen verwenden. Wenn Kinder mit dem Gerät oder der Verpackung
spielen, können sie Kleinteile verschlucken und ersticken.
BATTERIEN EINLEGEN
1.) Öffnen Sie das Gehäuse des Tür-/Fensterkontakts.
2.) Legen Sie die Batterie in das Gehäuse ein.
HINWEIS: Achten Sie beim Einlegen der Batterie darauf,
dass Sie die Batterie seitlich einlegen (Abb.1).
EINEM Z-WAVE NETZWERK BEITRETEN
1.) Bringen Sie Ihr Z-Wave Gateway in den Anlernmodus.
2.) Drücken Sie die Taste im Gehäuse des Tür-/Fensterkontakts 3x schnell hinterein-
ander, um das Gerät zu Ihrem Gateway hinzuzufügen. Der Beitrittsversuch dauert ca.
30 Sekunden. War das Hinzufügen erfolgreich, leuchtet die grüne LED für 5 Sekunden
auf.
BEFESTIGEN
Befestigen Sie das Gerät mit dem Klebestreifen an der Wand oder am Fensterrahmen.
Tür-/Fensterkontakt
Bezeichnung
Z-Wave Plus
EAN 4260012712056
Artikelnummer 700203
Versorgungsspannung 1 x CR123 A Batterie
Wirkungsweise Typ 1
Abmessungen (B x H x T) 82 x 24 x 21 mm
Gewicht 60 g (inkl. Batterie)
Schutzart IP20
Verschmutzungsgrad 2
Abb.1
HINWEIS: Um an den Taster zu gelangen,
benötigen Sie eine Büroklammer oder einen
ähnlich dünnen und spitzen Gegenstand.
PLATZIEREN DES TÜR-/FENSTERKONTAKTS
Wählen Sie für den Tür-/Fensterkontakt einen geeigneten Platz an der Seite des
Fensters oder der Tür aus. Der ideale Abstand zum Sensor beträgt 3 mm. Der Sensor
muss auf das Fenster bzw. auf die Tür ausgerichtet sein.
Sensor
Bei dunklen Oberflächen (z.B. braunes Fenster/Tür) sollten Sie den mitgelieferten
Reflektor-Aufkleber auf der dem Tür-/Fensterkontakt gegenüberliegenden Fläche
anbringen.
Z-WAVE NETZWERK VERLASSEN (EXCLUSION)
Wenn Sie ein Netzwerk verlassen möchten, drücken Sie die Taste des Tür-/Fenster-
kontakts 3x schnell hintereinander. Es ist nicht ausreichend, die Taste lediglich ge-
drückt zu halten. Während des Versuchs das Netzwerk zu verlassen, blinkt die grüne
LED.
Beim Entfernen (Exclusion) wird die Konfiguration des Geräts beibehalten. Es wird
lediglich das Netzwerk verlassen.
LED BEDEUTUNG
Farbe Zustand
grün blinken
grün leuchten für 5 Sekunden
rot leuchten für 5 Sekunden
2x rot, 3x nacheinander aufleuchten Werkseinstellungen wurden wieder her-
grün
3x rot blinken
ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN
Für einen Reset auf Werkseinstellungen halten Sie die Taste des Tür-/Fensterkontakts
für mindestens 10 Sekunden gedrückt. Nach erfolgreichem Werksreset blinkt die rote
LED zweimal und die grüne LED dreimal.
HINWEIS: Nach dem Reset wechselt der Tür-/Fensterkontakt auch ohne erneutes
Einsetzen der Batterien in den Inbetriebnahmemodus. Ihr Gateway wird über den
vorgenommenen Reset informiert.
RECHTLICHE HINWEISE
UMWELTSCHUTZ:
Ab dem Zeitpunkt der Umsetzung der europäischen Richtlinien 2012/19/EU in
nationales Recht gilt folgendes: Elektrische und elektronische Geräte sowie Batte-
rien dürfen nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist gesetzlich
verpflichtet, elektrische und elektronische Geräte sowie Batterien am Ende ihrer Lebens-
dauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht.
Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum
®
Altpapier, Folien in die Wertstoff-Sammlung.
Die Symbole auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weisen auf
diese Bestimmungen hin. Mit der Wiederverwertung, der stofflichen Verwertung oder
anderen Formen der Verwertung von Altgeräten/Batterien leisten Sie einen wichtigen
Beitrag zum Schutz unserer Umwelt.
:
KONFORMITÄTSERKLÄRUNG
Hiermit erklärt die Eurotronic Technology GmbH, dass der Tür-/Fensterkontakt Z-
Wave Plus der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Kon-
formitätserklärung ist unter der folgenden Internetadresse verfügbar: https:/ /eurotronic.
org/service/downloads.
Garantiehinweise finden Sie unter www.eurotronic.org
Bedeutung
Netzwerkvorgang (Beitreten oder Verlas-
sen) wird ausgeführt
Ein Vorgang wurde erfolgreich abgeschlos-
sen.
Ein Vorgang ist gescheitert/hat nicht erfolg-
reich geendet.
gestellt.
Batterie für den Betrieb ist zu gering.
HINWEIS: Die LEDs befinden sich im Gehäuse
des Tür-/Fensterkontakts.
