- Page 1 Bedienungsanleitung Lötstation mit LED und Lötrauchabsaugung Best.-Nr. 2269448 Seite 2 - 15 Operating Instructions Soldering station with LED and fume extractor Item No. 2269448 Page 16 - 28...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Merkmale und Funktionen ...........................4 Wichtige Sicherheitshinweise ..........................5 Sicherheitshinweise .............................6 a) Allgemein ...............................6 b) Elektrische Sicherheit ............................7 c) Personen und Produkt ...........................8 d) Arbeitssicherheit ............................8 Bedienelemente ..............................9 a) Lötstation ...............................9 b) LC-Display ..............................10 Inbetriebnahme ..............................10 a) Einschalten, Aufheizen und Arbeiten mit der Lötstation ................10... -
Page 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Page 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Die Lötstation ist temperaturgeregelt mit einstellbarer Lötspitzentemperatur. Es können sämtliche Lötarbeiten im Elektronikbereich mit diversen Weichloten (Blei-, Bleifrei- oder Silberlot) durchgeführt werden. Das Produkt eignet sich für Lötarbeiten mit SMD-Bauteilen in Kombination mit geeigneten Weichloten. Die Löttemperatur ist einstellbar. -
Page 5: Wichtige Sicherheitshinweise
6. Wichtige Sicherheitshinweise • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. -
Page 6: Sicherheitshinweise
• Schalten Sie die Station nach dem Gebrauch aus. Stecken Sie den Lötkolben in den Lötkolbenhalter und die Heißluftdüse in die Halterung an der Station. Lassen Sie den Lötkolben und die Heißluftdüse komplett abkühlen, bevor Sie das Produkt verstauen. • Betreiben Sie das Produkt niemals unbeaufsichtigt. 7. -
Page 7: B) Elektrische Sicherheit
b) Elektrische Sicherheit • Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten. Kinder können die Gefahren, die beim falschen Umgang mit elektrischen Geräten entstehen, nicht erkennen. Kinder könnten z.B. versuchen, Gegenstände in die Öffnungen des Produktes hineinzustecken. Es besteht Lebensgefahr durch einen elektrischen Schlag! Außerdem besteht hohe Verletzungs- bzw. -
Page 8: C) Personen Und Produkt
• Bewegen, transportieren oder lagern Sie das Produkt nur dann, wenn es vollständig abgekühlt ist. • Benutzen Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima. • Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen hängen bleiben kann. Es besteht Verletzungsgefahr. -
Page 9: Bedienelemente
• Tragen Sie beim Löten geeignete Schutzkleidung und eine Schutzbrille. • Flüssiges Lötzinn, Lötspritzer usw. können zu schweren Verbrennungen oder Augenschäden führen! • Verwenden Sie beim Löten niemals Lötfette, Lötsäuren oder ähnliche Hilfsmittel. Diese führen zu einer schlechten Lötstelle, außerdem können sie die Lötspitze beschädigen. Setzen Sie vorzugsweise einen Lötdraht mit Flussmittelseele (sog. Röhrenlot) ein. -
Page 10: B) Lc-Display
b) LC-Display A Eingestellte Temperatur (SET) B Momentane Temperatur (TEMP) C Einheitenanzeige D Aufheizmeldung (HEAT) E Wartemeldung (WAIT) F Fehlermeldung (ERROR) 9. Inbetriebnahme a) Einschalten, Aufheizen und Arbeiten mit der Lötstation • Packen Sie die Lötstation aus und kontrollieren alle Teile auf Beschädigungen. Beschädigte Teile dürfen nicht in Betrieb genommen werden. -
Page 11: B) Umschaltung Von Einheit Und Anzeigewerten Zwischen Grad Celsius (°C) / Fahrenheit (°F)
• Schalten die Lötstation am Netzschalter (10) ein (I = EIN / 0 = AUS). Ein Signalton ertönt. Das Produkt führt eine kurze Selbstprüfung durch und schaltet automatisch das LED-Display (1) ein. Wenn Sie das Gerät einschalten bevor der Anschlussstecker des Lötkolbens (8) mit der Anschlussbuchse (9) der Lötstation verbunden ist, erscheint im LED-Display (1) die Fehleranzeige „EEE“. Nach dem ordnungsgemäßen Verbinden des Lötkolbens mit der Anschlussbuchse (9) verschwindet diese Fehlermeldung. -
Page 12: C) Led-Beleuchtung
c) LED-Beleuchtung • Schalten Sie die LED-Beleuchtung mit der Licht-Taste ON OFF (2) (mit dem Leuchtensymbol) an der Absaugvorrichtung ein oder aus. • Wenn Sie vom Licht geblendet werden, schieben Sie den Schirm herunter. d) Absaugvorrichtung • Drücken Sie auf den Feststellknopf an der Seite der Lötstation und stellen die Absaugvorrichtung (3) in mehreren Schritten im gewünschten Winkel ein. -
Page 13: Wartung
10. Wartung a) Wechsel der Lötspitze Passende Ersatzteile oder Zubehör finden Sie unter www.conrad.com auf der zum Produkt gehörigen Internetseite. Geben Sie die Bestellnummer in die Suchleiste ein. Bestellnummern passender Teile finden Sie im Kapitel „Technische Daten“ dieser Bedienungsanleitung. Prinzipbedingt kommt es beim Lötvorgang zu einer mechanischen Belastung und damit auch Abnutzung der Lötspitze. Dies führt dazu, dass die Lötspitze stumpf wird und so kein präziser Lötvorgang an kleineren Bauteilen mehr möglich ist. -
Page 14: Pflege Und Reinigung
11. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. • Die Lötstation ist für Sie bis auf einen gelegentlichen Wechsel der Lötspitze wartungsfrei. • Eine weitergehende Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inneren des Produktes, öffnen/zerlegen Sie es deshalb niemals. •... -
Page 15: Technische Daten
13. Technische Daten Betriebsspannung ..........220 - 240 V/AC, 50 Hz Leistung ............80 W Temperaturbereich ..........160 - 480 °C Aufheizzeit ............48 Sekunden auf 400 °C Volumenstrom Absaugung ........1 m /min Leistung Ventilator ..........23 W Abmessungen Aktivkohlefilter ......120 x 120 x 10 mm Abmessungen Lötschwamm ......42 x 51 mm Kabellänge ............ - Page 16 Table of contents Page Introduction ................................17 Description of symbols ............................17 Intended use ..............................18 Package contents ..............................18 Features and functions ............................18 Important Safety Information ..........................19 Safety information ..............................20 a) General information .............................20 b) Electrical safety ............................20 c) Persons and product ...........................21 d) Work safety ..............................22 Operating elements ............................23 a) Soldering station ............................23...
-
Page 17: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory, national and European regulations. To ensure that the product remains in this state and to guarantee safe operation, always follow the instructions in this manual. These operating instructions are part of this product. -
Page 18: Intended Use
3. Intended use This digital soldering station features a soldering tip with an adjustable temperature. The adjustable temperature makes it possible to perform a wide range of soldering work on electronics using various soft solders (lead, lead-free or silver solder). The product is suitable for soldering with SMD components in combination with suitable soft solders. The soldering temperature is adjustable. -
Page 19: Important Safety Information
6. Important Safety Information • This device is not intended to be used by persons (including children) with reduced physical, sensory or mental abilities or lack of experience and/or lack of knowledge unless they are supervised by a person responsible for their safety or have received instructions on how to use the device. -
Page 20: Safety Information
7. Safety information Read the operating instructions carefully and especially observe the safety information. If you do not follow the safety information and information on proper handling in these operating instructions, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee. -
Page 21: C) Persons And Product
• Before connecting the product to the mains, ensure that your local AC mains voltage matches the specifications on the nameplate. • This device is constructed according to protection class I. Only use a grounded mains socket (230 V/AC, 50 Hz) connected to the public grid to power the product. •... -
Page 22: D) Work Safety
• Never use the soldering iron to heat up liquids. • During breaks, or if you do not plan to use the product for an extended period (e.g. storage), unplug the mains socket to disconnect the product from the power supply. •... -
Page 23: Operating Elements

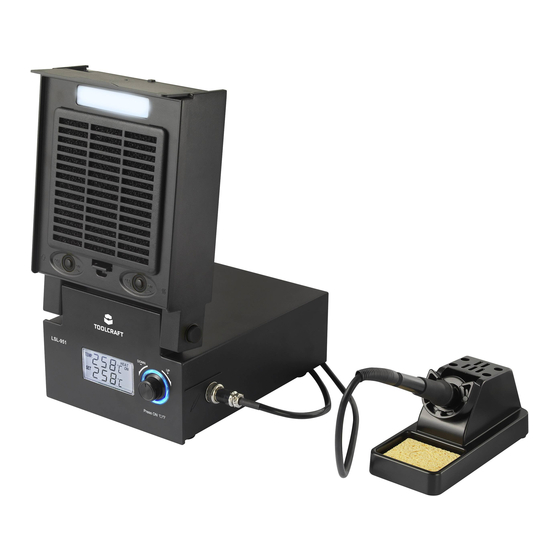

8. Operating elements a) Soldering station 1 LED display 2 ON OFF light button 3 Suction device 4 ON OFF ventilator button 5 Locking button (for the extractor) DOWN - UP + temperature control 7 Stand 8 Soldering iron 9 Connection socket 10 On/off switch ( I = ON / 0 = OFF) fuse holder for IEC socket (hidden, on rear of device) b) LCD display... -
Page 24: Operation
9. Operation a) Switching on, heating up and working with the soldering station • Unpack the soldering station and check all parts for signs of damage. Do not use parts that are damaged. • Place the soldering station on a solid, heat-resistant surface. •... -
Page 25: B) Switching The Unit And Display Values Between Degrees Celsius (°C) / Fahrenheit (°F)
• If the difference between the current and the preset temperature is too large, "WAIT" will be displayed. Wait for a moment and continue working when the message disappears. • To switch off the soldering iron (8), press and hold the DOWN - UP + temperature control dial (6) for 3 seconds. •... -
Page 26: Maintenance
• When you have finished soldering, place the soldering iron in the stand and turn the soldering station off with the on/off switch (10) (I = ON / 0 = OFF). • Never file the soldering tip, as this may cause permanent damage. Allow the soldering iron to cool down after use. Never immerse the soldering tip in water. 10. Maintenance a) Changing the soldering tip Suitable replacement parts and accessories can be found on the corresponding product web page at www. conrad.com. -
Page 27: C) Replacing The Fuse
c) Replacing the fuse • The soldering station is protected by a power supply fuse. To replace the fuse, proceed as follows. • Remove the fuse holder on the IEC socket (10). • Remove the defective fuse and replace it with a new compatible fuse. Refer to the specifications in the "Technical data" section. • There is a suitable replacement fuse in the fuse holder. •... -
Page 28: Technical Data
13. Technical data Operating voltage ..........220 - 240 V/AC, 50 Hz Power ...............80 W Temperature range ...........160 - 480 °C Heat-up time .............48 seconds to 400 °C Suction flow rate ..........1 m /min Fan power ............23 W Dimensions of activated carbon filter ....120 x 120 x 10 mm Soldering sponge dimensions ......42 x 51 mm Cable length ............. - Page 32 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
