- Page 1 EN, PL HAKLIFT Chain block Wciągnik łańcuchowy User manual | Instrukcje dla użytkowników...

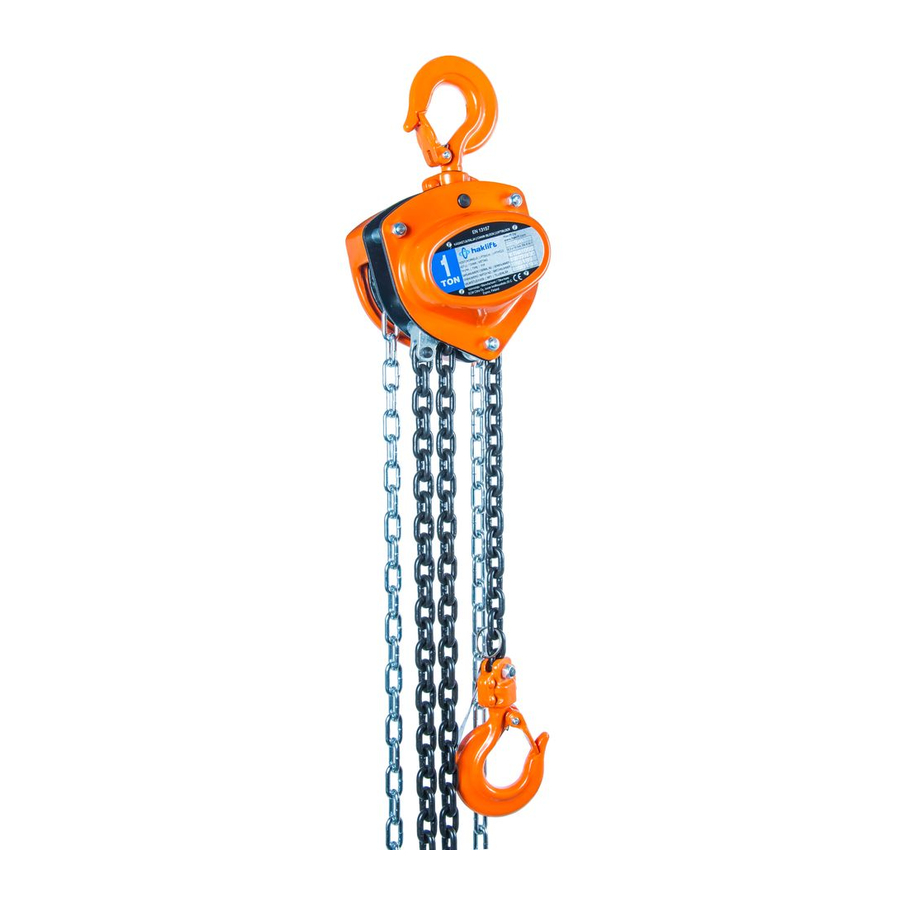

- Page 2 Haklift Chain Block KTHA 0,25 – 20 t Instruction for use (GB) (Original instructions) Read through these user instructions carefully before using the chain block. Improper operation may lead to hazardous situations! General safety provisions • Only to be used by trained operator.
- Page 3 Function The load hook is raised or lowered by pulling on the hand chain. The load will remain where it is even when the hand chain is released because of the effective reaction brake. Suspension of chain block Suspend the block from an eye, shackle, girder trolley etc. with sufficient load capacity. With the chain tightened, both hooks must be vertically aligned.
- Page 4 Defective hooks must be replaced before using the chain block again. Fig. 3 The chain must not be twisted Fig. 4 Load hook Table 1 Load hook WLL (t) 0,25 Model KTHA250 KTHA500 KTHA1000 KTHA2000 KTHA3000 KTHA5000 KTHA10000 KTHA20000 Dimension C nominal mm 25,5...
- Page 5 Repairs The chain block must not be modified. Repairs must be carried out by specialists. Damaged parts must only be replaced with original Haklift spare parts. Checklist for periodic checks (normally yearly – more frequently if necessary) Daily Yearly Inspection items...
-
Page 6: Dane Techniczne
Haklift wciągnik łańcuchowy KTHA 0,25 – 20 t Instrukcje dla użytkowników (PL) (Tłumaczenie z oryginału) Przed użyciem wciągnika łańcuchowego należy zapoznać się z instrukcją użytkowania. Nieprawidłowe użycie może być przyczyną zagrożenia! Ogólne zalecenia dotyczące bezpieczeństwa • Do stosowania wyłącznie przez przeszkolonego pracownika. - Page 7 Zastosowanie Hak jest podnoszony lub opuszczany przy użyciu łańcucha ręcznego. Ładunek jest unieruchamiany przez hamulec nawet po zwolnieniu łańcu- cha. Zawieszanie wciągnika łańcuchowego Wciągnik można zawiesić na zaczepie, szakli, wózku z dźwigarem itp. o odpowiedniej nośności. Po naprężeniu łańcucha oba haki należy wyrównać...
- Page 8 Rys. 4 Hak do mocowania ładunku. • Hak jest zdeformowany lub uszkodzony w inny sposób. Uszkodzone haki należy wymienić przed ponownym użyciem wciągnika łańcuchowego! Tabela 1 Hak do mocowania ładunku Maks. obciążenie ton 0,25 Model KTHA250 KTHA500 KTHA1000 KTHA2000 KTHA3000 KTHA5000 KTHA10000 KTHA20000...
- Page 9 Wymiany łańcucha należy dokonać w spsób profesjonalny przez autoryzowany warsztat, a sam łańcuch musi spełniać wymagania określone w normie EN 818-7. Naprawy Nie wolno modyfikować wciągnika. Naprawy powinny być wykonywane przez specjalistów. Uszkodzone części należy zastępować wyłącznie oryginalnymi produktami firmy Haklift. Lista kontrolna inspekcji okresowych (zazwyczaj co roku, częściej, jeżeli jest to konieczne) Codziennie...
- Page 10 Haklift Chain Block KTHA – Spare parts 0,25 t When ordering spare parts, specify model, WLL, part number and the quantity needed. When ordering chain, also specify lifting height. If the load chain has been damaged or worn out the load sheave probably has to be replaced.
- Page 11 Spare parts list 0,25 t Description 0,25 t Gear cover assy 16.10PCB1411001 Disc gear assy 16.10PCB1411002 Drive shaft 16.10PCB1411003 Splined gear 16.10PCB1411004 Right side plate assy 16.10PCB1411005 Load chain sprocket 16.10PCB1411006 Top hook shaft 16.10PCB1411009 Chain stripper 16.10PCB1411011 Guide roller 16.10PCB1411013 Left side plate assy 16.10PCB1411014...
- Page 12 Haklift Chain Block KTHA – Spare parts 0,5 – 5 t When ordering spare parts, specify model, WLL, part number and the quantity needed. When ordering chain, also specify lifting height. If the load chain has been damaged or worn out the load sheave probably has to be replaced...
- Page 13 Spare parts list 0,5 – 5 t Description 0,5 t Gear cover assy 16.10PCB1412001 16.10PCB1414001 16.10PCB1416001 16.10PCB1417001 16.10PCB1419001 Disc gear assy 16.10PCB1412002 16.10PCB1414002 16.10PCB1416002 16.10PCB1417002 16.10PCB1419002 Drive shaft 16.10PCB1412003 16.10PCB1414003 16.10PCB1416003 16.10PCB1417003 16.10PCB1419003 Splined gear 16.10PCB1412004 16.10PCB1414004 16.10PCB1416004 16.10PCB1417004 16.10PCB1419004 Right side plate assy 16.10PCB1412005 16.10PCB1414005...
- Page 14 Haklift Chain Block KTHA – Spare parts 10 t When ordering spare parts, specify model, WLL, part number and the quantity needed. When ordering chain, also specify lifting height. If the load chain has been damaged or worn out the load sheave probably has to be replaced.
- Page 15 Spare parts list 10 t Description 10 t Description 10 t Gear cover assy 16.10PCB1423001 Stay bolt B 16.10PCB1423054 Disc gear assy 16.10PCB1423002 Suspension plate 16.10PCB1423055 Drive shaft 16.10PCB1423003 Idler sheave assy 16.10PCB1423056 Splined gear 16.10PCB1423004 Protection cover 16.10PCB1423057 Right side plate assy 16.10PCB1423005 Top hook assy KTHA10000YKO...
- Page 16 Haklift Chain Block KTHA – Spare parts 20 t When ordering spare parts, specify model, WLL, part number and the quantity needed. When ordering chain, also specify lifting height. If the load chain has been damaged or worn out the load sheave probably has to be replaced.
- Page 17 Haklift Oy Asessorinkatu 3-7 20780 Kaarina Finland Tel. +358 2 511 5511 sales@haklift.com www.haklift.com Product compliance and conformity SCM Citra Oy Juvan Teollisuuskatu 25 C 02920 Espoo Finland...
