McLED Cala Series User Manual

Uživatelský manuál
LED nástěnné & stropní osvětlení
Cala Emergency
Před instalací svítidla si prosím pozorně přečtěte instrukce
UPOZORNĚNÍ:
Před připojením přívodních vodičů ke svítidlu odpojte napájení.
Instalaci a servis mohou provádět pouze kvalifikované osoby.
Nedodržení těchto upozornění může vést k vážným zraněním, požárům nebo poškození svítidla.
Svítidlo je určeno pro provoz na 220-240 VAC. Jiná napětí mohou poškodit nebo zničit svítidlo.
Svítidlo má krytí IP 44. Je vhodné i do vlhkého prostředí.
Na poškození svítidla nesprávnou instalací se nevztahuje záruka.
MONTÁŽ: Před montáží svítidla odpojte napájení.
Vodiče pro připojení napájení by měly být dlouhé 10-15 cm.
POZNÁMkA:
Svítidlo je opatřeno indikátorem značící stav svítidla
 Zelená barva - svítidlo je připojeno na síťové napětí 220-240 VAC
 Červená barva - nabíjení baterie nouzového modulu
Svitidlo je opatřeno testovacím tlačítkem. Po jeho stisknutí dojde k přerušení přívodu el. energie a svítidlo přepne do
provozu na baterii, čímž je vyzkoušena její funkčnost.
modrá
hnědá
A) B)
žluto&zelená

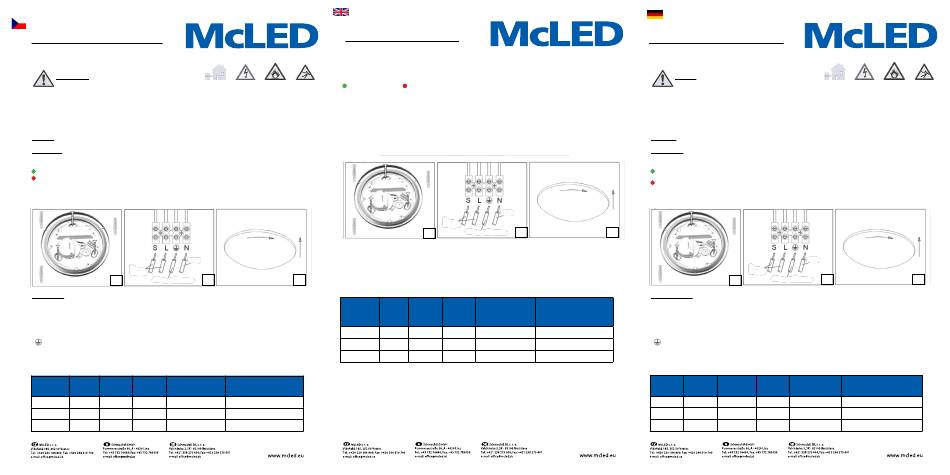

INSTALACE:
A) Svítidlo připevněte pomocí hmoždinek a šroubů, které jsou součástí balení.
B) Připojte napájecí vodiče do plastové svorkovnice na spodní části svítidla.
S - nespínaná fáze
L - spínaná fáze
- zemnící vodič
N - nulový vodič
C) Připevněte plastový kryt otočením po směru hodinových ručiček.
Po dokončení montáže zapněte napájení.
Typ Výkon Napětí Proud Doba provozu na
baterie baterie baterii
Cala 12E 12 W 3,7 V 2,5 Ah 1,5 h
Cala 18E 18 W 3,7 V 2,5 Ah 1,5 h
Cala 32E 32 W 7,2 V 2,6 Ah 1,5 h
User manual
®
LED wall & ceiling luminaires
Cala Emergency
LED ICE FPL IP44 EMERGENCY

NOTES

The product should be installed by a qualified electrician. The manufacturer reserves the right to refuse warranty service if
the product shows signs of damage due to incorrect maintenance or installation. Surface mounted installation only.
Do not install the product in high temperature or humid place. With test button and Tri-color indicators.
LED ICE FPL IP44 EMERGENCY
Green light: main power Red light: Charging
NOTES

INSTALLATION

The product should be installed by a qualified electrician. The manufacturer reserves the right to refuse warranty service if
1. Turn off the power.
the product shows signs of damage due to incorrect maintenance or installation. Surface mounted installation only.
2. Turn the lamp difuser to losen and and separate from the housing. Fix the housing with the expansion pipe and self-tap-
Do not install the product in high temperature or humid place. With test button and Tri-color indicators.
ping screws as shown in picture a.
Green light: main power Red light: Charging
3.Connect the commercial power wire with the terminal block as shown in picture b.
4. Recheck if everything is well connected. Cover the housing with the lamp difuser and rotate to finish the installation (as
INSTALLATION
shown in picture c)
1. Turn off the power.
5. Turn on the power.
2. Turn the lamp difuser to losen and and separate from the housing. Fix the housing with the expansion pipe and self-tap-
6. Discharge once every three months for battery conservation and to extend the battery life. Regularly check, maintain,
ping screws as shown in picture a.
examine the emergency mode.
3.Connect the commercial power wire with the terminal block as shown in picture b.
4. Recheck if everything is well connected. Cover the housing with the lamp difuser and rotate to finish the installation (as
shown in picture c)
5. Turn on the power.
6. Discharge once every three months for battery conservation and to extend the battery life. Regularly check, maintain,
examine the emergency mode.
a.

WARNINGS:

* Power should be cut off before installation, maintenance or inspection.
* Please install and use the light strictly according to the instruction.
* Do not disassemble or remold the product to avoid accident of electric shock or light failure.
* The wall switch only controls the main power, not the emergency lighting.
* If you discover any malfunction or abnormal condition, please informt the supplier.
a.
WARNINGS:
* Power should be cut off before installation, maintenance or inspection.

ITEM NUMBER

* Please install and use the light strictly according to the instruction.
Input Voltage(VAC)
* Do not disassemble or remold the product to avoid accident of electric shock or light failure.
C) Input Current(A)
* The wall switch only controls the main power, not the emergency lighting.
* If you discover any malfunction or abnormal condition, please informt the supplier. Power(W)
Power Factor
ITEM NUMBER
Color Temperature(K)
Type Output Voltage
Input Voltage(VAC)
Luminous Flux (Lm)
Input Current(A)
Beam Angle(°)
Power(W) battery
Lifespan (hour)
Power Factor
Protection Rate
Cala 12E 12 W
Color Temperature(K)
Working Temperature(°C)
Luminous Flux (Lm)
Cala 18E CRI (Ra) 18 W
Beam Angle(°)
Emergency Light Time
Cala 32E 32 W
Lifespan (hour)
Recharge Time
Protection Rate
LM on Emergency Mode
Working Temperature(°C)
Measurements
CRI (Ra)
Výkon v nouzovém
Emergency Light Time
režimu v %
Recharge Time
30% LM on Emergency Mode
Measurements
20%
30%
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
INSTRUCTION MANUAL
blue
b. c.
brown
A) B)
yellow&green
b. c.
220-240V AC
>0.9
Current Battery life Emergency
220-240V AC
of of power in %
120
battery
30000
>0.9
IP44
3,7 V 2,5 Ah 1,5 h 30%
-20-40
3,7 V 2,5 Ah 1,5 h >80 20%
120
7,2 V 2,6 Ah 1,5 h 30%
30000
24 hours
IP44
-20-40
105 360 11 5 410
>80
24 hours
105 360 11 5 410
®
Benutzerhandbuch
LED Wand- & Deckenbeleuchtung
Cala Emergency
Vor der Leuchtkörperinstallation sind die Anweisungen sorgfältig zu lesen.
HINWEIS:
Vor dem Anschluss der Anschlussleitungen an den Leuchtkörper die Spannungsversorgung trennen.
Die Installation und Instandhaltung dürfen nur qualifizierte Personen durchführen.
Nichteinhaltung dieser Hinweise kann schwere Verletzungen, Brände oder Beschädigung des Leuchtkörpers zu Folge haben.
Der Leuchtkörper ist lediglich für den Betrieb bei 220-240 VAC vorgesehen. Andere Spannungswerte können Beschädi-
gungen verursachen oder den Leuchtkörper zerstören.
Der Leuchtkörper hat die Schutzart IP 44. Er ist auch für feuchte Räume geeignet.
Die Garantie bezieht sich nicht auf Beschädigungen infolge unsachgemäßer Installation.
MONTAGE: Vor der Montage ist der Leuchtkörper spannungsfrei zu schalten.
Die Länge der Anschlusskabel der Spannungsversorgungsleitung sollte 10-15 cm betragen.
BEMERkUNG:
Der Leuchtkörper ist mit einer Statusanzeige ausgestattet
 Grüne Farbe - der Leuchtkörper ist an die Spannungsversorgung 220-240 VAC angeschlossen
 Rote Farbe - Laden der Batterie des Notmoduls
Der Leuchtkörper ist mit einer Testtaste ausgestattet. Für die Funktionsprüfung die Taste betätigen, die Stromzufuhr
wird unterbrochen und der Leuchtkörper wechselt in Batteriebetrieb.
C)
braun
A)
gelb&grün
INSTALLATION:
A) Leuchtkörper mit den mitgelieferten Dübeln und Schrauben befestigen.
B) Anschlusskabel an die kunststoffklemmleiste im unteren Teil des Leuchtkörpers anschließen.
S - nicht geschaltete Phase
L - geschaltete Phase
- Erdungsleiter
N - Nullleiter
C) Zum Verriegeln die kunststoffabdeckung im Uhrzeigersinn drehen.
Nach der erfolgten Montage die Spannungsversorgung einschalten.
Typ Leistung Batterie- Batterie-
spannung strom
Cala 12E 12 W 3,7 V 2,5 Ah
Cala 18E 18 W 3,7 V 2,5 Ah
Cala 32E 32 W 7,2 V 2,6 Ah
®
blau
B) C)
Betriebsdauer Leistung im Notbetrieb
pro Batterie in %
1,5 h 30 %
1,5 h 20 %
1,5 h 30 %
