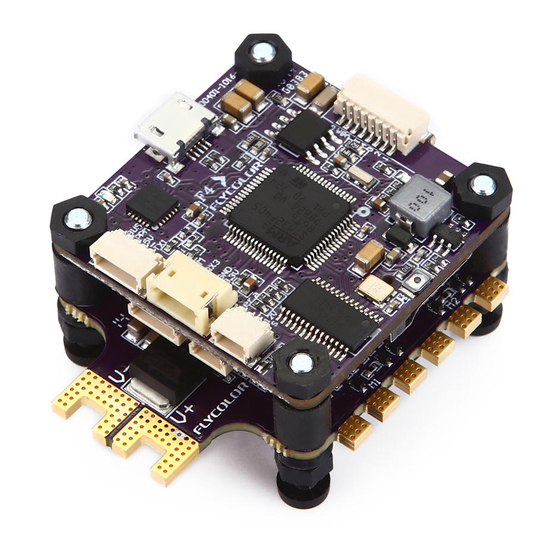

Flycolor Raptor S-Tower F4 User Manual

感谢您使用本产品！本产品功率强大，错误的使用可能导致人身伤害和设备损坏，强烈建议您在使用设备前仔细阅读本说明书并保存，严格遵守规定
的操作程序。我们不承担因使用本产品或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。我们有权在不经
通知的情况下变更产品的设计、外观、性能及使用要求。
ATTENTION
01
主要特性
RAPTOR
电调
F4
● MCU:EFM8BB21F16G MCU，8位C8051核心，工作频率高达50MHz；
S-TOWER
●专用高速驱动IC，启动更加舒畅。电调支持最高50万转速；
●电调固件：BLHeli-S，A-H-30;
● 极简的两层塔式结构；电调和飞控之间采用快捷式插针连接，双信号传输具有双保险，提高飞行稳定性；
● 电调自带电流计,无需任何额外连接，可直接OSD显示实时电流 ;
● 电调使用BLHeli-S 固件，专为多旋翼提升优越的性能，硬件产生的电机PWM可提升平滑的油门响应和降低噪音；
● 电调上电自动检测油门信号，支持普通油门模式1-2ms的脉宽输入，支持oneshot125，oneshot42和 multishot信号;
● 全面支持Dshot150、Dshot300和Dshot600。Dshot为数字信号，抗干扰能力强，而且电调不需要校准油门行程.
飞控
● MCU: STM32F405；
● 陀螺仪：MPU-6000 SPI；
● 飞 控固件：
OMNIBUSF4SD；
● 支持PPM,SBUS,SPEKTRUM1024/2048等类型接收机；
● 支持最大32G的TF卡扩展，方便用户存储更多的飞行数据
● 飞控集成OSD，可以使用BetaFlight 调参软件调整OSD参数；
● 飞控集成3.3V、5V、12V以及电池电压（VBAT），方便给接收机、图传、摄像头、蜂鸣器、 LED灯等外设供电；
● 所有接插头均配有快速连接线，支持主流摄像头、图传等设备；给您前所未有的安装体验；
● 安装孔：30.5x30.5mm。
02
产品规格
型号 持续电流 瞬时电流(10S)
Raptor S-Tower F4-30A 30A 40A
Raptor S-Tower F4-40A
40A 50A
03
元件清单/安装尺寸
序号 描述 数量
猛禽BLS四合一电调
1 1
2 F4飞控 1
3 尼龙支撑柱 M3*6+6 4
尼龙螺母 M3
4 8
5 O型橡胶圈 4
6 尼龙螺钉 M3*12 4
1.为实现快速安装，额外提供了：
●一根5Pin线束（5p SH1.0端子），用于SBUS或PPM接收机；
●一根3Pin线束（3p ZH1.5端子），用于SPEKTRUM接收机；
●三根3Pin线束(3p SH1.0端子)，用于不同的图传;
●两根3Pin线束（3p SH1.0端子），用于不同的摄像头;
●一根2Pin线束(2p SH1.0端子)，用于蜂鸣器；
●一根5Pin线束(5p SH1.0端子)，用于LED及S5，S6;
●一根6Pin线束(6p SH1.0端子)，用于UART3,UART6。
2. 为加强更好滤波效果，用户可选择使用配件包中的电解电容，焊接在正负极两端。
● 对于快速安装线束，连接前务必确认您设备接口的线序与飞控接口的线序是对应关系。如果您的图传或摄像头不适用配件连接线的端
子，请改装连接线以适用于您的设备。
● 电调和飞控之间采用快捷式插针连接，高度是规定的，请勿擅自更改电调和飞控之间尼龙支撑柱的高度，过短会造成PCB变形或损坏
器件，过长可能会导致插针与插座接触不良。
● 不得使用金属螺丝，请确保所有电线和连接部件绝缘良好，避免短路造成产品损坏。
● 请保持产品器件底部与机架之间有足够的安全距离，避免短路造成产品损坏；
ATTENTION
● 请避免在潮湿、高温等恶劣环境下使用产品，避免造成产品损坏。
无刷电子调速器说明书
S-Tower F4
猛禽
；
飞控输出电压 锂电池节数 重量 尺寸(供参考)
21.5g
3.3V/5V/12V 2-4S 41.5x36x18mm
21.5g
3.3V/5V/12V 2-4S 41.5x36x18mm
4
2
3
1
5
6
*图片仅供参考，产品以实物为准
多旋翼飞行器
04
电调及飞控连线示意图
电调
3#电机
V-
-
电池 v
电池 v +
V+
M1
1#电机
SBUS/PPM
SBUS/PPM
Vin
接收机
GND
TX1
UART1
RX1
S
SPEKTRUM
GND
接收机
3.3V
GND
12V
12V
摄像头
Video
典型应用(供参考)
05
飞控固件升级
170-450多旋翼 F4 飞控需使用DFU模式升级固件。首次使用需按照以下步骤使用Zadig工具替换驱动，方能使用DFU模式。
1.运行Zadig 工具;
2.按住飞控上的BOOT按键不放，使用Micro USB线将飞控与电脑连接;
170-450多旋翼
3.点击Options,选择List All Devices;
List All Devices
Ignore Hubs or Composite Parents
Create a Catalog File
安装尺寸 Sign Catalog&Install Auto generated certificate
Advanced Mode
Log Verbosity
（注意：如果您之前运行过以上步骤，之后将不再需要重复，直接从第6步开始）
36 mm
6. 打开Betaflight;
7. 按住飞控上的Boot键，将飞控USB与电脑连接，此时看到Betaflight更改为DFU模式连接，此时可以进行固件刷写；
8.可以通过两种方式刷固件：加载本地固件（推荐，需在Betafight官网提前下载）和在线加载固件；
CONFIGURATOR 3.2.2
06
注意事项
30.5 mm
● 飞控固件请勿刷写除OMNIBUSF4SD以外的固件，以免损坏飞控；
41.5 mm
● PPM 接收机无需设置端口；
● SBUS接收机 需手动将UART1的Serial RX打开；
● SPEKTRUM 接收机需手动将UART3的Serial RX打开；
● 当使用LED灯带时，需在CLI界面手动输入命令：
输入：resource led_strip a8 然后回车；
输入：save 然后回车保存；
● 当检测到的电压和电流与实际有偏差时，可以调节Betaflight-Power&Battery
中 电压计和电流计的Scale值;
● 只能用于低功率设备（
5V 12V
4#电机
双路信号
GND
GND
VBAT 电池V+ 输出
电流检测
ISA
4#电调信号线
S4
3#电调信号线
S3
2#电调信号线
S2
1#电调信号线
S1
M2
2#电机
UART6-RX UART6-TX GND 5V UART3-TX
SBUS
PPM
5V
GND
SBUS
PPM
5V
TX1
Tx1
RX1 Rx1
DSM
R X3
Rx3
G ND
GND
3.3 V
3.3V
Camera
G ND
GND
12 V
S +
12V
蜂鸣器
S
升级飞控固件时，长按BOOT按钮
4.在下拉选项中选择"STM32 BOOTLOADER",
再点击Replace Driver;
5. 直到提示成功，关闭Zadig，断开飞控USB连接;
STM32 BOOTLOADER
Zadig 2.3.701
8 devices found
●首次使用无刷电调或更换遥控设备后需要进行油门行程校准；
Dshot 模式时，将不再需要校准油门；
● 使用BLHeli-S开源程序，请勿刷写除A-H-30以外的固件,以免损坏电调；
● 当电机出现异常或者要求达到更高转速时，可尝试更改进角参数；
●无论任何时候都要注意极性，供电之前一定要反复检查；
●在插拔或者做任何连接时，请关闭电源；
●可以做一些减震措施尽量避免震动，因加速度计/陀螺仪对震动很敏感；
●飞控要远离一切磁性材料；
● 如需更多信息，请联系飞盈佳乐售后或者技术支持。
最大 , 最大 ）。
5V 1A 12V 500mA
www.flycolor.net
ATTENTION
