Tracer RVIEW S1
DE
Wireless
MONTAGE DER HALTERUNG MIT KAMERA IM AUTO
1. Entfernen Sie das Nummerschild und die Halterung.
2. Finden Sie die Stelle (Türgriff des Kofferraums oder eine andere technische Öffnung), wo die Kabel
(50 cm lang) eingezogen werden können.
3. Sollte keine Öffnung am Fahrzeug vorhanden sein, bohren Sie ein Loch mit einem Durchmesser
geeignet für Einsatz des gelben und roten Cinch- Anschlusses, der sich am Kabel der Halterung
befindet.
4. Entscheiden Sie, wie das Nummerschild montiert wird (Pkt. 5), bevor Sie die Halterung montieren!
5. Das Nummerschild wird von oben mittles des OBEREN SCHILDHAKENS befestigt. Der unterte Teil
soll individuell je nach Option angebracht werden:
a. Montage mittels Gewindeschrauben zur Befestigung der Kennzeichenhalters an das Fahrzeug.
b. Montage mittels zusätzlicher Gewindeschrauben (nicht mitgeliefert) durch die UNIVERSELLEN
MONTAGEÖFFNUNGEN in der Halterung.
c. Montage mittels Kabelbinders (nicht mitgeliefert) durch die UNIVERSELLEN
MONTAGEÖFFNUNGEN in der Halterung.
6. Führen Sie die Kabel in die Öffnung der Außenhaut ein und schrauben Sie die Halterung mittels
Befestigung des Nummerschildes an.
ANSCHLUSS AN DEN RÜCKFAHRSCHEINWERFER
1. Suchen Sie das Versorgungskabel und die Glühbirne des Scheinwerfers anhand von Abbildung oder
mittels des 12 V Strommeßgeräts (nicht mitgeliefert).
2. Verbinden Sie das rote Bündel im KABEL DES SENDERGERÄTS 2,4 GHz mittels mitgelieferten
ANSCHLUSSES mit dem Versorgungskabel des Rückfahrscheinwerfers (Sie können dabei den
mitgelieferten Anschluss einsetzen).
3. Das schwarze Bündel des SENDER-KABELS 2,4GHz soll an die Masse angeschlossen werden.
4. Verbinden Sie den roten KABELANSCHLUSS DER HALTERUNG mit dem roten
KABELANSCHLUSS, der aus dem SENDEGERÄT 2,4 GHz herauskommt.
5. Verbinden Sie den gelben Anschluss des HALTERUNGSKABELS mit dem gelben Anschluss des
2,4GHz SENDEGERÄTS.
32

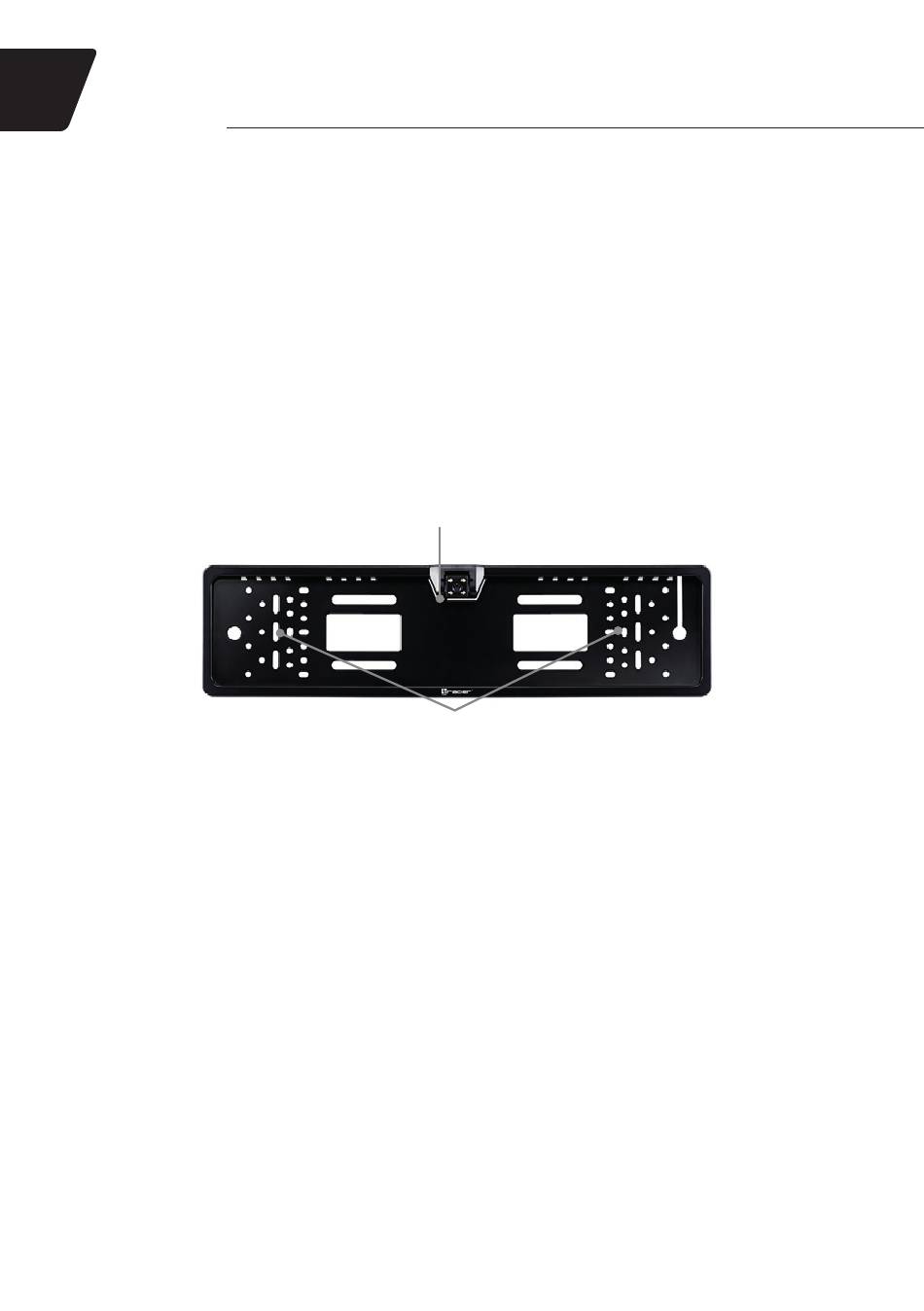

OBERER HALTERUNGSHAKEN DES NUMMERSCHILDES
UNIVERSELLE MONTAGEÖFFNUNGEN:
• Montage des Nummerschildes
• Montage der Halterung an die Außenhaut
