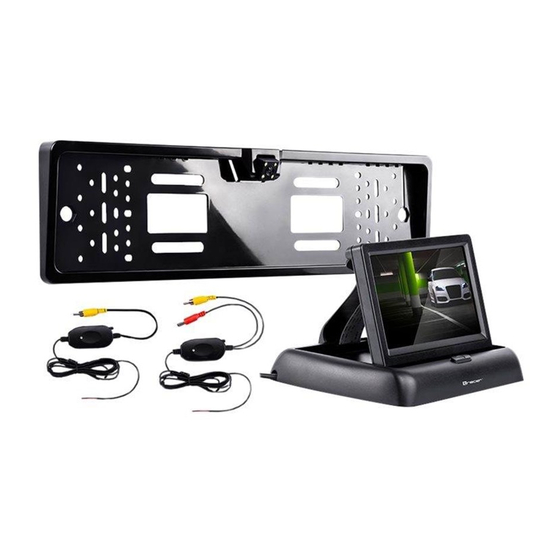

Uniwersalny zestaw kamery cofania z wyświetlaczem
PL
RVIEW S1 WIRELESS
Instrukcja obsługi
Versatile rearview camera set with
EN
RVIEW S1 WIRELESS display
Instruction manual
Univerzální sada kamery couvání s displejem
CS
RVIEW S1 WIRELESS
Návodk obsluze
Univerzálna sada cúvacej kamery s displejom
SK
RVIEW S1 WIRELESS
Návod na obsluhu
Универсальный комплект: камера заднего
RU
вида с дисплеем RVIEW S1 WIRELESS
Руководство по эксплуатации
Univerzális tolatókamera szett
HU
RVIEW S1 WIRELESS kijelzővel
Használati útmutató
Универсален комплект камера за задно
BG
виждане с дисплей RVIEW S1 WIRELESS
Инструкция за употреба
Universelles Rückfahrkamera System
DE
mit Bildschirm RVIEW S1 WIRELESS
Betriebsanleitung
Home & Office
Advertisement
Table of Contents
Related Manuals for Tracer RVIEW S1 WIRELESS
Summary of Contents for Tracer RVIEW S1 WIRELESS
- Page 1 Návodk obsluze Univerzálna sada cúvacej kamery s displejom RVIEW S1 WIRELESS Návod na obsluhu Универсальный комплект: камера заднего вида с дисплеем RVIEW S1 WIRELESS Руководство по эксплуатации Univerzális tolatókamera szett RVIEW S1 WIRELESS kijelzővel Használati útmutató Универсален комплект камера за задно...
-
Page 2: Instrukcja Obsługi
Tracer RVIEW S1 Instrukcja obsługi Wireless WARUNKI BEZPIECZEŃSTWA 1. Zestaw w trakcie instalacji wymaga ingerencji w układ elektryczny pojazdu, dlatego rekomendowane jest udanie się do profesjonalnego serwisu samochodowego w celu instalacji. 2. W przypadku samodzielnej instalacji postępuj zgodnie z instrukcją, zaś w przypadku wątpliwości, zasięgnij porady u producenta lub w wybranym serwisie samochodowym. - Page 3 Tracer RVIEW S1 Instrukcja obsługi Wireless MONTAŻ ZESTAWU Podłączenie monitora odbiornik do obwodu świateł cofania Podłączenie kamery wstecznej nadajnik 2 szybkozłączki...
- Page 4 Tracer RVIEW S1 Instrukcja obsługi Wireless MONTAŻ RAMKI Z KAMERĄ NA SAMOCHODZIE 1. Zdemontuj oryginalną tablicę wraz z ramką tablicy. 2. Zlokalizuj miejsce (klamka bagażnika, inny otwór techniczny), którym możesz wpuścić kable (50 cm dł.) do bagażnika. 3. Jeśli nie ma fabrycznie przygotowanego kanału wlotowego, konieczne jest nawiercenie dziury o średnicy umożliwiającej wpuszczenie (kolejno) żółtego i czerwonego złącza chinch znajdującego się...
- Page 5 Tracer RVIEW S1 Instrukcja obsługi Wireless DZIAŁANIE KAMERY COFANIA Jeśli poprawnie wykonałeś wszystkie czynności, po wrzuceniu wstecznego biegu, zasilanie z tylnej lampy powinno uruchomić kamerę cofania. W momencie otrzymania sygnału VIDEO przez zestaw bezprzewodowy monitor powinien się wybudzić, w efekcie czego na ekranie powinien pojawić się obraz...
-
Page 6: Safety Rules
Tracer RVIEW S1 Instructions for use Wireless SAFETY RULES 1. During the installation, the camera set requires tampering with the vehicle’s electrical system – therefore it is recommended that you visit a professional car service in order to install it. - Page 7 Tracer RVIEW S1 Instructions for use Wireless INSTALLATION OF THE SET Monitor connection receiver reversing lamp circuit Rear view camera connection transmitter 2 quick connectors...
-
Page 8: Connecting The Screen
Tracer RVIEW S1 Instructions for use Wireless MOUNTING THE CAMERA FRAME ON THE CAR 1. Remove the original plate along with the frame. 2. Locate the point (trunk handle, any other technical opening) where you can insert the cable (50 cm length) into the trunk. - Page 9 Tracer RVIEW S1 Instructions for use Wireless OPERATING THE REARVIEW CAMERA If you have performed all the steps correctly, when you put the car in reverse, the power supply from the taillight should activate the rearview camera. As soon as the VIDEO signal is received via the wireless...
-
Page 10: Návod K Obsluze
Tracer RVIEW S1 Návod k obsluze Wireless BEZPEČNOSTNÍ PODMÍNKY 1. Souprava během instalace vyžaduje zásah do elektrického systému vozidla, proto doporučujeme, obrátit se s instalací na odborný autoservis. 2. V případě vlastní instalace postupujte podle pokynů a v případě pochybností se obraťte na výrobce nebo na vybraný... - Page 11 Tracer RVIEW S1 Návod k obsluze Wireless MONTÁŽNÍ SADA Připojení monitoru přijímač obvod zpětného světla Připojení kamery zpětného pohledu vysílač 2 rychlospojky...
- Page 12 Tracer RVIEW S1 Návod k obsluze Wireless MONTÁŽ RÁMEČKU S KAMEROU NA VOZIDLE 1. Sundejte původní značku společně s rámečkem. 2. Najděte místo (otevírání kufru, jiný technický otvor), kterým můžete protáhnout kabely (délka 50 cm) do kufru. 3. Pokud není dostupná žádná tovární průchodka, bude nutné vyvrtat otvor o průměru, který umožní...
- Page 13 Tracer RVIEW S1 Návod k obsluze Wireless ČINNOST KAMERY COUVÁNÍ Pokud jste všechny kroky provedli správně, po zařazení zpětného chodu mělo by napájení zpětného světla aktivovat kameru couvání. Jakmile je bezdrátovou sadou obdržen signál VIDEO, monitor by se měl probudit, v důsledku čehož by se na obrazovce měl objevit obraz z kamery.
-
Page 14: Návod Na Obsluhu
Tracer RVIEW S1 Návod na obsluhu Wireless BEZPEČNOSTNÉ PODMIENKY 1. Súprava počas inštalácie si vyžaduje zásah do elektrického systému vozidla, preto odporúčame, obrátiť sa s inštaláciou na odborný autoservis. 2. V prípade vlastnej inštalácie postupujte podľa pokynov a v prípade pochybností sa obráťte na výrobcu alebo na vybraný... - Page 15 Tracer RVIEW S1 Návod na obsluhu Wireless MONTÁŽNA SADA Pripojenie monitora prijímač obvod spätného svetla Pripojenie kamery zozadu vysielač 2 rýchlospojky...
- Page 16 Tracer RVIEW S1 Návod na obsluhu Wireless 1. Zložte pôvodnú značku spoločne s rámčekom. 2. Nájdite miesto (otváranie kufra, iný technický otvor), ktorým môžete pretiahnuť káble (dĺžka 50 cm) do kufra. 3. Ak nie je dostupná žiadna továrenská priechodka, bude potrebné vyvŕtať otvor s priemerom, ktorý...
- Page 17 Tracer RVIEW S1 Návod na obsluhu Wireless ČINNOSŤ CÚVACEJ KAMERY Ak ste všetky kroky urobili správne, po zaradení spätného chodu malo by napájanie spätného svetla aktivovať kameru cúvania. Akonáhle je bezdrôtovou sadou prijatý signál VIDEO, monitor by sa mal prebudiť, v dôsledku čoho by sa na obrazovke mal objaviť obraz z kamery.
-
Page 18: Руководство По Эксплуатации
Tracer RVIEW S1 Руководство по эксплуатации Wireless МЕРЫ БЕЗОПАСНОСТИ 1. Установка набора требует вмешательства в электронную систему транспортного средства, поэтому рекомендуем обратиться к профессиональному сервисному центру для установки системы. 2. При самостоятельной установке системы следуйте указаниям, описанным в руководстве. При возникновении сомнений обратитесь за советом к производителю или к выбранному... - Page 19 Tracer RVIEW S1 Руководство по эксплуатации Wireless УСТАНОВКА КОМПЛЕКТА Подключение монитора приемник цепь фонаря заднего хода Подключение камеры заднего вида передатчик 2 быстроразъемных соединителя...
- Page 20 Tracer RVIEW S1 Руководство по эксплуатации Wireless УСТАНОВКА РАМКИ НОМЕРНОГО ЗНАКА НА АВТОМОБИЛЬ 1. Демонтируйте подлинный номерной знак вместе с рамкой для знака. 2. Определите место (ручка крышки багажника, другое техническое отверстие), через которое можно вставить провода (50 см длины) в багажник.
-
Page 21: Подключение Монитора
Tracer RVIEW S1 Руководство по эксплуатации Wireless ПОДКЛЮЧЕНИЕ МОНИТОРА 1. Установите монитор в выбранном Вами месте в кабине. 2. Вставьте красный провод ПРИЕМНИКА 2,4 ГГц и красный провод КАБЕЛЯ ПИТАНИЯ МОНИТОРА в цепь задних фонарей. Для этого Вы можете воспользоваться прилагаемым... -
Page 22: Használati Útmutató
Tracer RVIEW S1 Használati útmutató Wireless BIZTONSÁGI FELTÉTELEK 1. A szett beszerelése beavatkozást igényel a gépjármű elektromos hálózatába, ezért javasoljuk, hogy a bekötést bízza autószervizre. 2. A szett saját kezűleg végrehajtott beszerelése során kövesse az útmutatót, ha kérdése, kétsége van, forduljon tanácsért a gyártóhoz vagy a kiválasztott szervizhez. - Page 23 Tracer RVIEW S1 Használati útmutató Wireless A SZETT BEÉPÍTÉSE Monitor csatlakoztatása vevőegység hátrameneti lámpa áramköre Visszapillantó kamera csatlakoztatása jeladó 2 gyorscsatlakozó...
- Page 24 Tracer RVIEW S1 Használati útmutató Wireless RENDSZÁMTÁBLA KERET BESZERELÉSE A BEÉPÍTETT KAMERÁVAL 1. Szereld le az eredeti rendszámtáblát a rendszámtábla kerettel együtt. 2. Jelöld be (csomagtartó kilincs, egyéb technikai nyílás), hol tudod bevezetni a kábelt (50 cm hosszú) a csomagtartóba.
- Page 25 Tracer RVIEW S1 Használati útmutató Wireless MONITOR CSATLAKOZTATÁSA 1. Válaszd ki, hova kerüljön a monitor a műszerfalon. 2. Csatlakoztassa a 2,4 Ghz VEVŐEGYSÉG piros vezetékét, valamint a MONITOR TÁPKÁBEL piros vezetékét a tolatólámpa áramkörére. Ehhez felhasználhatja a szettben található CSATLAKOZÓT / KONNEKTORT.
-
Page 26: Инструкция За Експлоатация
Tracer RVIEW S1 Инструкция за експлоатация Wireless УСЛОВИЯ ЗА БЕЗОПАСНОСТ 1. По време на инсталирането на комплекта се изисква намеса в електрическата система на автомобила, затова се препоръчва да се обърнете към професионален сервиз за автомобил за монтаж. 2. В случай на самостоятелна инсталация, следвайте инструкциите и в случай на съмнение се... - Page 27 Tracer RVIEW S1 Инструкция за експлоатация Wireless МОНТАЖ НА КОМПЛЕКТА Връзка за монитор приемник верига за заден ход на лампата Връзка на камерата за обратно виждане предавател 2 бързи конектора...
- Page 28 Tracer RVIEW S1 Инструкция за експлоатация Wireless МОНТАЖ НА РАМКА С КАМЕРАТА ЗА ЗАДНО ВИЖДАНЕ 1. Демонтирайте оригиналната табела с рамката на табелата. 2. Намерете място (брава на багажника, друг технически отвор), в който можете да въведете кабелите (с дължина 50 cm) в багажника.
- Page 29 Tracer RVIEW S1 Инструкция за експлоатация Wireless СЪРЗВАНЕ НА ДИСПЛЕЯ 1. Разположете дисплея избраното от Вас място върху таблото. 2. Свържете червения сноп от ПРИЕМНИКА 2,4 Ghz и червения сноп на ЗАХРАНВАЩИЯ КАБЕЛ НА МОНИТОРА към веригата на светлините за заден ход. За да направите това, можете да...
- Page 30 Tracer RVIEW S1 Bedienungsanleitung Wireless SICHERHEITSHINWEISE 1. Die Montage des Systems erfordert einen Eingriff in die Elektroschaltung des Fahrzeuges, deswegen empfehlen wir, die Kamera vom Fachdienst installieren zu lassen. 2. Bei eigener Montage ist die Betreiebsanleitung zu beachten. Bei Fragen kontaktieren Sie bitte den Hersteller oder Ihre Autowerkstatt.
-
Page 31: Montage
Tracer RVIEW S1 Bedienungsanleitung Wireless MONTAGE Verbindung überwachen Empfänger Rückfahrscheinwerferkreis Anschluss der Rückfahrkamera Sender 2 Anschlüsse... - Page 32 Tracer RVIEW S1 Bedienungsanleitung Wireless MONTAGE DER HALTERUNG MIT KAMERA IM AUTO 1. Entfernen Sie das Nummerschild und die Halterung. 2. Finden Sie die Stelle (Türgriff des Kofferraums oder eine andere technische Öffnung), wo die Kabel (50 cm lang) eingezogen werden können.
- Page 33 Tracer RVIEW S1 Bedienungsanleitung Wireless ANSCHLUSS DES BILDSCHIRMS 1. Platzieren Sie den Bildschirm an beliebiger Stelle am Armeturenbrett. 2. Schließen Sie den roten Kabelbaum von dem 2.4 GHz Empfänger sowie den roten Kabelbaum des Stromkabels von dem Monitor an Stromkreis des Rückfahrscheinwerfers an. Dazu können Sie den mitgelieferten Steckverbinder verwenden.
- Page 34 Symbol odpadów pochodzących ze sprzętu elektrycznego i elektronicznego (WEEE – ang. Waste Electrical and Electronic Equipment). Użycie symbolu WEEE oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Zapewniając prawidłową utylizację pomagasz chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować...
