Tracer RVIEW S1
HU
Wireless
RENDSZÁMTÁBLA KERET BESZERELÉSE A BEÉPÍTETT KAMERÁVAL
1. Szereld le az eredeti rendszámtáblát a rendszámtábla kerettel együtt.
2. Jelöld be (csomagtartó kilincs, egyéb technikai nyílás), hol tudod bevezetni a kábelt (50 cm hosszú) a
csomagtartóba.
3. Ha nincs gyárilag kialakított bevezető csatorna, akkora átmérőjű lyukat kell kifúrnod, amelyen
átvezethető a rendszámtábla keret kábel végén található sárga és piros chinch.
4. Mielőtt rögzíted a keretet, döntsd el, hogyan szeretnéd rögzíteni a rendszámtáblát (5. pont)!
5. A rendszámtáblát felülről a keret tartja a RENDSZÁMTÁBLA KERETBE PATTINTÁSÁVAL, de alulról
egyéni rögzítést igényel, amit a felhasználó választ ki.
a. Csavarokkal történő rögzítés a rendszámtáblakeret karosszériára csavarozásával.
b. A rendszámtábla rendszámtábla keretre csavarozása további csavarokkal (a szett nem
tartalmazza), a rendszámtábla kereten lévő UNIVERZÁLIS RÖGZÍTŐ LYUKAK felhasználásával.
c. A rendszámtábla rendszámtábla keretre rögzítése kábelkötegelővel (a szett nem tartalmazza) a
rendszámtábla kereten lévő
6. Csavard fel a rendszámtábla keretet a gyári rendszámtábla keret eredeti rögzítéseivel, miután
átvezetted a kábelt a karosszérián kialakított nyíláson.
CSATLAKOZTATÁS A TOLATÓLÁMPÁRA
1. Keresd meg a tolatólámpa izzójának a tápvezetékét a gépjármű elektromos sémája alapján vagy egy
12V árammérővel (a szett nem tartalmazza).
2. Csatlakoztasd a tolatólámpa tápkábelét a szettben lévő KONNEKTORRAL/GYORSCSATLAKOZÓVAL
a 2.4 GHz JELADÓ KÁBEL piros vezetékére (felhasználhatod hozzá a mellékelt KONNEKTOR
GYORSCSATLAKOZÓT).
3. A 2.4 GHzt JELADÓ KÁBEL fekete vezetékét csatlakoztasd a gépkocsi földelésére.
4. Csatlakoztasd a RENDSZÁMTÁBLA KERET piros végződését a 2.4 GHz JELADÓBÓL kimenő piros
vezetékre.
5. Csatlakoztasd a RENDSZÁMTÁBLA KERET sárga végződését a 2.4 GHz JELADÓBÓL kimenő sárga
vezetékre.
24

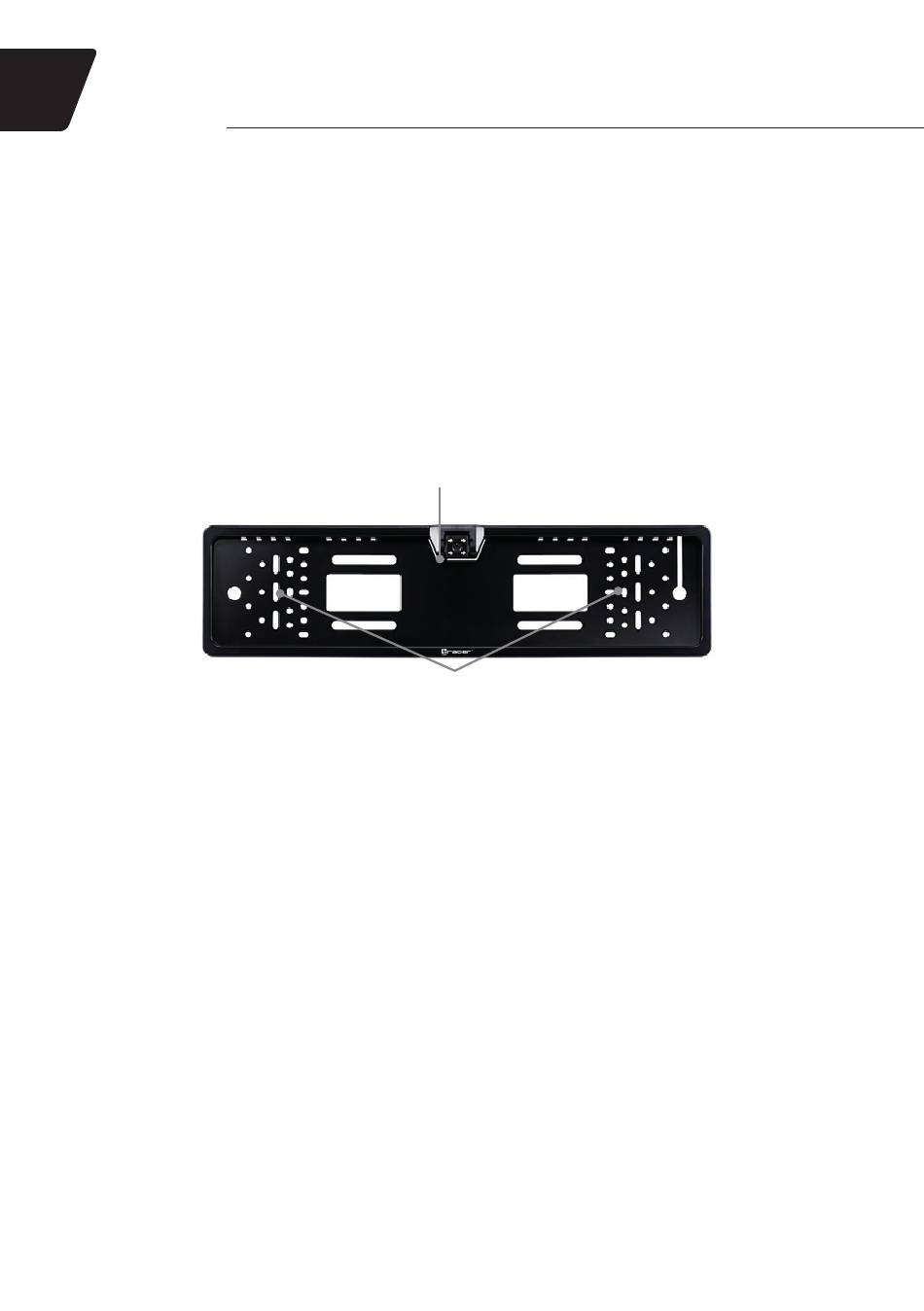

RENDSZÁMTÁBLA KERET FELSŐ PÖCKE
UNIVERZÁLIS RÖGZÍTŐ LYUKAK
• Rendszámtábla rögzítése
• Rendszámtábla keret rögzítése a karosszériára
Használati útmutató
