Finsterwalder PARALOCK Instruction Manual

Bedienungsanleitung (Fassung 2020.11 / Seite 1)
PARALOCK Karabiner PARALOCK Karabiner
Verwendungszweck
Der PARALOCK Karabiner ist ein Verbindungselement , das eine Schnelltrennung von
unter Zug stehenden Gurten ermöglicht. Er ist zum sicheren Anhängen von Lasten,
insbesondere Personen und für den Einsatz im Freien geeignet.
Betriebsgrenzen
Bruchlast: 2800 DaN (1 DaN entspricht etwa 1 kg).
Der PARALOCK Karabiner ist als Bestandteil des Gurtzeugs anzusehen und muss
unter Zugrundelegung einer aktuellen Version der PARALOCK Bedienungsanleitung
(abrufbar unter http://www.charly-produkte.de) durch eine technisch geschulte
Person gemäß den Vorschriften des Gurtzeugherstellers eingebaut werden.
Der PARALOCK ist ein Sicherheitsbauteil, das regelmäßige Pflege erfor-
dert. Nach Kontakt mit aggressiven Medien (Meerwasser) oder mit Sand und Staub
muss er gereinigt werden, da sonst die Verschlusstaste blockieren kann. Bei
Feuchtigkeit und Temperaturen unter dem Gefrierpunkt besteht Vereisungsgefahr.
Mit blockierter Taste lässt sich der Karabinerverschluss nicht mehr sichern. Nicht
ordnungsgemäße Sicherung des Verschlusses ist optisch erkennbar.
Austauschintervall: 8 Jahren ab Inbetriebnahme
5 Jahre bei Gleitschirm-Tandemnutzung
Einsatzgebiete
Der PARALOCK Schnelltrennkarabiner bietet die Möglichkeit des Abtrennens des
Gleitschirms nach der Notschirmöffnung, um eine gegenseitige Behinderung der
Kappen im Sinkflug zu vermeiden, sowie beim Einsatz von steuerbaren
Rettungsgeräten die uneingeschränkte Steuerbarkeit zu ermöglichen. Bei Wasser-
oder Starkwindlandungen ermöglicht es der PARALOCK, sich mit unter Last
stehenden Tragegurten vom Gleitschirm zu trennen.
Eine Verwendung des Quick-Out in Gleitschirmen mit Fußbeschleuniger ist nur in
Verbindung mit einem Fußbeschleuniger-Trennsystem der Typen HKar14,
oder HKar142 zulässig.
Der Einsatz des Quick-Out Karabiners im Hängegleitersport wird nicht empfohlen, da
sich der Karabiner hier nicht im Sichtbereich des Piloten befindet und daher ein
ordnungsgemäßes Einrasten der Verschlusstasten nicht ohne Weiteres zu kontrol-
lieren ist.
Die Betriebsanweisungen des jeweiligen Gurtzeug- bzw. Rettungsfallschirm-
Herstellers sind zu beachten!

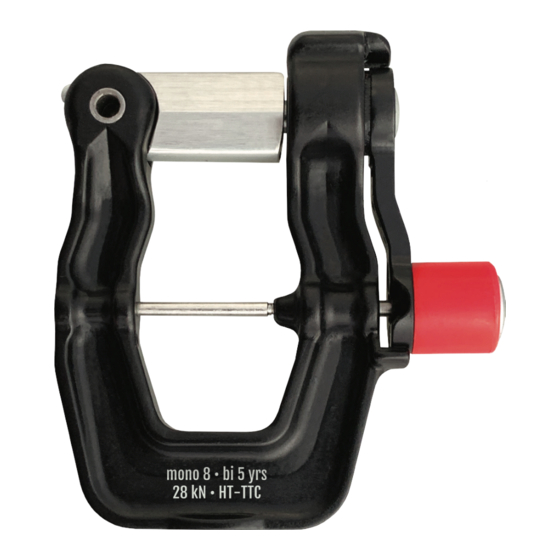

Hohlachse und Verrriegelungsbolzen
aus gehärtetem Chromstahl /
Hollow axle and locking bolts
made of hardened chrome steel
Getrennte Gurtkammern /
Separate belt chambers
Karabinergehäuse aus geschmiedeten Titanal /
Carabiner case made of forged Titanal
Usage
The Quick-Out karabiner is a connecting element for straps, which allows a rapid
separation of these straps whilst under tension. It is suitable for safely hanging up
loads, especially of persons and for outdoor use.
Operating limitations
Breaking load: 2800 DaN (1 DaN corresponds to approx. 1 kg).
The PARALOCK carabiner should be regarded as a component part of the harness
and has to be installed by a qualified person in compliance with the current edition
of the PARALOCK operating manual (available at http://www.charly-produkte.de) and
according to the instructions of the harness manufacturer.
The PARALOCK carabiner is a safety-related component that requires regular main-
tenance.It must be cleaned after contact with agressive elements (e.g. salt water)
or sand and dust, otherwise the release buttons may block. There is a danger of
freezing up under damp conditions below zero degrees. The karabiner fastener can
no longer be secured properly, when the release buttons are blocked. Incorrect
security of the fastener is visually recognisable.
Replacement interval: 8 years from commissioning
Range of application
The PARALOCK quick release karabiner offers the possibility of separating the
paraglider after the emergency parachute opening in order to avoid mutual
obstruction of the canopies during descent, as well as providing unrestricted
controllability when using steerable rescue systems. During water or strong wind
landings, the PARALOCK makes it possible to separate from the paraglider with the
risers under load.
Use of the Quick- Out karabiner with paragliders equipped with an accelerator is only
HKar141 permissible in combination with an accelerator separation system (Art.No. HKar14,
HKar141 or HKar142).
The use of the Quick-Out karabiner for hanggliding is not recommended, as it is not
within the field of vision of the pilot and hence a correct engagement of the release
buttons cannot be checked.
Attention must be paid to the instruction manuals of the repective harness-
and rescue system-manufacturers!
Instruction manual (edition 2020.11 / page 1)
5 years for tandem paraglider use
Teflonlager /
Teflon bearing
Entriegelungshebel /
Release lever
Entsicherungstaste /
Unlock button
