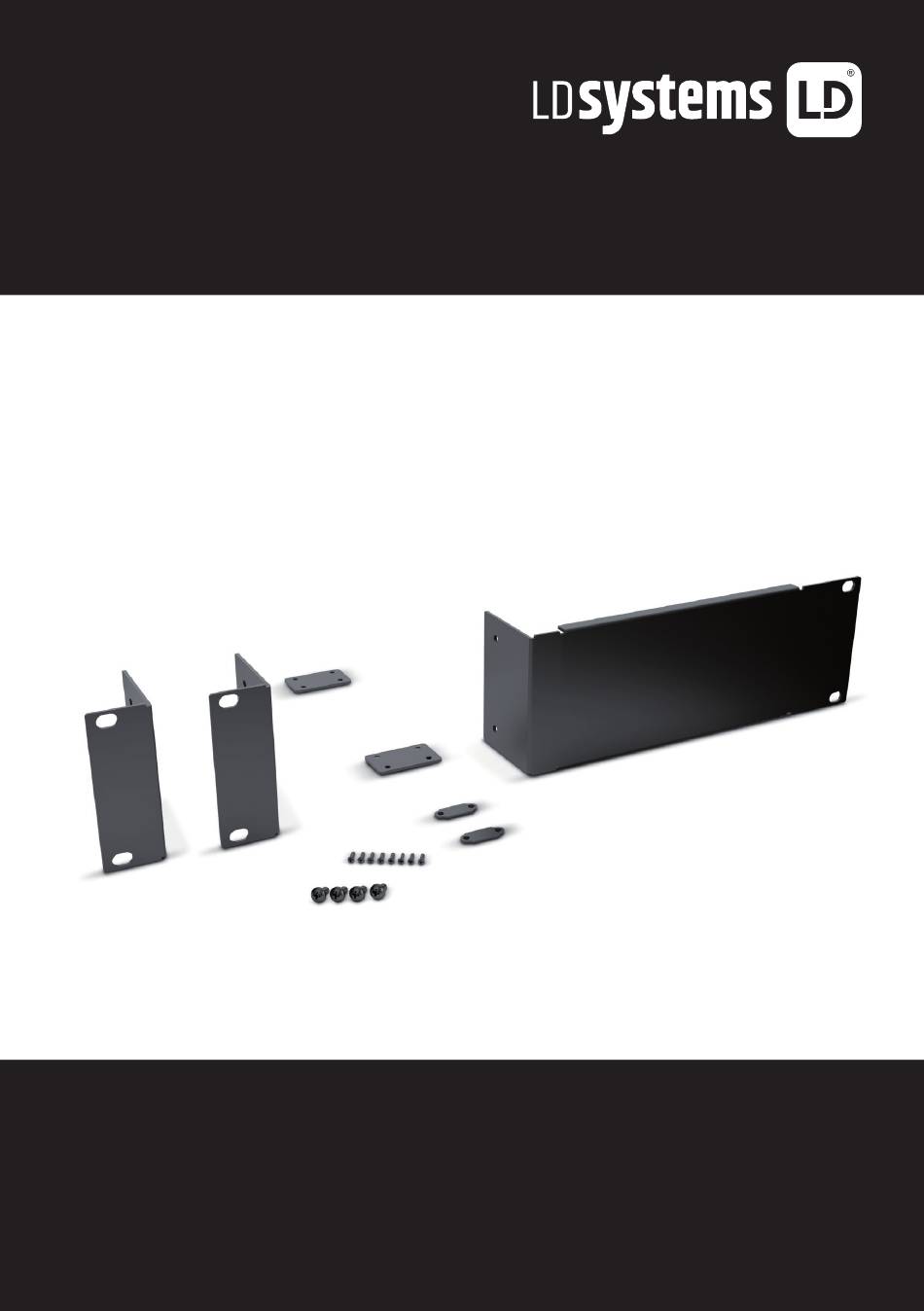

- Page 1 USER´S MANUAL BEDIENUNGSANLEITUNG IMA RK RACK- AND UNDER TABLE MOUNT KIT FOR IMA 30 / IMA 60 LDIMARK...
-
Page 2: Table Of Contents
CONTENTS / INHALTSVERZEICHNIS ENGLISH SAFETY INFORMATION INTRODUCTION RACK MOUNTING UNDER-TABLE MOUNTING TECHNICAL DATA MANUFACTURER´S DECLARATIONS DEUTSCH SICHERHEITSHINWEISE EINLEITUNG RACK-MONTAGE UNTERTISCH-MONTAGE TECHNISCHE DATEN HERSTELLERERKLÄRUNGEN... -
Page 3: Safety Information
INTRODUCTION The seven-piece IMA RK rack- and under table mount kit allows you to install the mixing amplifiers of the IMA series into a 19-inch rack, under a shelf, a table or under a counter. -
Page 4: Rack Mounting
RACK MOUNTING (rack mounting kit LDIMARK optionally available) The optionally available rack mounting kit LDIMARK includes rack-mount brackets and connectors for installing a single IMA 30 installation mixing amplifier, as well as for adjacently installing two amplifiers in a 19” rack. The set includes: 2x rack-mount brackets with short sides , 1x rack-mount bracket with long sides , 2x small plates for the back , 2x rectangular plates for the bottom... -
Page 5: Under-Table Mounting
UNDER-TABLE MOUNTING (rack-mount bracket included in optionally available rack mounting kit LDIMARK). For under-table mounting, there are two M4 screw holes located on the upper edge of both sides of the housing. Use the included M4 flat-headed screws to tightly screw the two rack-mount brackets with short sides to each side of the housing as illustrated. -
Page 6: Technical Data
TECHNICAL DATA Item number LDIMARK Product type Accesories for Mixing amplifiers Material Steel Finish Painted black Material thickness 1,5mm-2mm Included accessories: Included accessories: 0,43 Kg per part 1x long rack mount bracket 0,11 Kg per part 2x short rack mount brackets 0,015 Kg per part 2x rectangular plates for the 0,003 Kg per part... -
Page 7: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Page 8: Rack-Montage
RACK-MONTAGE (Rack-Montagekit LDIMARK optional erhältlich) Das optional erhältliche Rack-Montagekit LDIMARK beinhaltet Gehäuseadapter und Verbindungsstücke zur festen Installation von Mis- chverstärkern des Typs IMA 30 (einzeln oder zwei nebeneinander) in einem 19"-Rack. Das Montagekit umfasst folgende Komponenten: 2 Rack-Adapter mit kurzen Seiten , 1 Rack-Adapter mit langen Seiten , 2 kleine Platten für die Rückseite , 2 rechteckige Platten für... -
Page 9: Untertisch-Montage
UNTERTISCH-MONTAGE (Rack-Adapter optional erhältlich mit Rack-Montagekit LDIMARK). Für die Untertisch-Montage sind oben an den Ecken des Verstärkergehäuses zwei M4-Gewindebohrungen vorgesehen. Schrauben Sie die beiden Rack-Adapter mit den kurzen Seiten mittels der beiliegenden M4-Flachkopfschrauben an die beiden Gehäuseseiten (siehe Abbildung). Nun kann der Verstärker in der gewünschten Position unter einem Tisch befestigt werden. 05.06.2019 05.06.2019... -
Page 10: Technische Daten
TECHNISCHE DATEN Artikelbezeichnung LDIMARK Produktart Zubehör für Mischverstärker Material Stahl Oberfläche Schwarz lackiert Materialstärke 1,5mm -2mm Zubehör im Lieferumfang: 1x Rack-Adapter mit langer Seite 0,43 Kg per part 2x Rack-adapter mit kurzen Seiten 0,11 Kg per part 2x rechteckige Platten für den Boden 0,015 Kg per part 2x kleine Platten für die Rückseite 0,003 Kg per part Farbe... - Page 12 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
