Oktava MD-305 Operation Manual

Oktava MD-305 Operation Manual

Dynamic vocal microphone

Advertisement

Available languages

Available languages

Quick Links

-305
D-305
ДИНАМИЧЕСКИЙ ВОКАЛЬНЫЙ МИКРОФОН
DYNAMIC VOCAL MICROPHONE
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
OPERATION MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MD-305 and is the answer not in the manual?

Questions and answers

Summary of Contents for Oktava MD-305

  • Page 1 -305 D-305 ДИНАМИЧЕСКИЙ ВОКАЛЬНЫЙ МИКРОФОН DYNAMIC VOCAL MICROPHONE РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ OPERATION MANUAL...
  • Page 4 «Октава» — легендарный бренд, занимающий лидирующие позиции в области производства уникального электроакустического оборудования. Предприятие ведет разработки и серийно выпускает продукцию как гражданского, так и военно-технического назначения, имеет многолетний опыт производства микрофонной техники, гарнитур и телефонной аппаратуры. Основанная на заре радиофикации в 1927 году в городе Туле, «Октава»...
  • Page 5 Перед использованием микрофона внимательно изучите руководство по эксплуатации. Храните руководство в надежном, доступном для всех пользователей месте. Всегда передавайте микрофон третьим лицам вместе с руководством по эксплуатации. Используйте микрофон только по назначению в соответствии с данным руководством. Не допускайте попадания жидкости в микрофон, так как это может...
  • Page 6 МД-305 ручной динамический микрофон предназначен для подзвучивания и записи вокала, речи, музыкальных инструментов на концертных площадках, караоке, репетициях и других мероприятий. реалистичная передача голоса; прочный металлический корпус; встроенный амортизатор; изготовлен в России. речь/вокал; концертные площадки; репетиционные помещения; домашние студии звукозаписи. * У...
  • Page 7 Микрофон МД-305 Микрофонный держатель Чехол Руководство по эксплуатации Упаковка...
  • Page 8 1. Закрепите микрофонный держатель на микрофонной стойке (рис. 1) 2. Установите микрофон в держатель согласно схеме (рис. 2) 3. Установите микрофон под необходимым углом и затяните его лепестковым зажимным винтом (рис. 3) рис. 2 рис. 1 рис. 3...
  • Page 9 1. Присоедините микрофон к микшерному пульту или аудиоинтерфейсу микрофонным кабелем XLR-3 (рис. 4) 2. Убедитесь, что фантомное питание на микшерном пульте отключено рис. 4...
  • Page 10 1. Установите микрофон на стойку с помощью микрофонного держателя 2. Подключите микрофон к аппаратуре с помощью микрофонного кабеля 3. Направьте микрофон на источник звука. 4. Для подавления внешних шумов следите за тем, чтобы в активной зоне микрофона отсутствовали посторонние источники звука 5.
  • Page 11 Микрофон предназначен для работы в закрытых помещениях при температуре окружающего воздуха от 5 °С до 45 °С и относительной влажности воздуха до 93% при 25 °С. Не подвергайте микрофон резким сотрясениям и ударам. Не допускайте попадания воды внутрь микрофона. Не используйте для протирки микрофона органические растворители...
  • Page 12 Динамический Принцип преобразования Кардиоида Кардиоида Характеристика направленности Частотный диапазон 50 Гц – 16 000 Гц Чувствительность на 1000 Гц 1,5 мВ/Па Модуль полного электрического 260 Ом 120 Ом сопротивления Диаметр 41 мм Длина 182 мм Вес 210 г...
  • Page 13 1м 50 мм 25 мм дБ Гц...
  • Page 14 Проблема Возможная Рекомендации причина по устранению Микрофон Микшерный пульт Проверьте не работает не соединен с сетью. присоединение к сети. Не включено питание Проверьте на микшерном пульте. соответствующие кнопки включения микшерного пульта. Искажения Неверно настроена Уменьшите входную звука входная чувствительность чувствительность или...
  • Page 15 Предприятие-изготовитель гарантирует соответствие технических характеристик микрофона при соблюдении потребителем условий и правил эксплуатации и хранения, установленных в настоящем руководстве. Гарантийный срок изделия — 24 месяца со дня приобретения потребителем. Предприятие-изготовитель в течение гарантийного срока гарантирует безвозмездную замену или ремонт микрофона, не...
  • Page 17 марка изделия серийный номер Изготовлен и признан годным к эксплуатации Главный контролер расшифровка подписи М.П. личная подпись год, месяц, число марка изделия серийный номер наименование торговой организации расшифровка подписи М.П. подпись продавца год, месяц, число подпись покупателя расшифровка подписи...
  • Page 18 На гарантийное обслуживание (ремонт) № 1 Микрофон динамический МД-305 № серийный номер изделия дата поступления в ремонт ответственный за ремонт Ф.И.О подпись М.П. На гарантийное обслуживание (ремонт) № 2 Микрофон динамический МД-305 № серийный номер изделия дата поступления в ремонт ответственный...
  • Page 19 На гарантийное обслуживание (ремонт) № 1 Микрофон динамический МД-305 № серийный номер изделия дата поступления в ремонт причина поступления в ремонт кем продано М.П. подпись продавца...
  • Page 20 сведения о проведенном ремонте М.П. ремонтной организации подпись, расшифровка адрес владельца Ф.И.О. и подпись владельца...
  • Page 21 На гарантийное обслуживание (ремонт) № 2 Микрофон динамический МД-305 № серийный номер изделия дата поступления в ремонт причина поступления в ремонт кем продано М.П. подпись продавца...
  • Page 22 сведения о проведенном ремонте М.П. ремонтной организации подпись, расшифровка адрес владельца Ф.И.О. и подпись владельца...
  • Page 23: Table Of Contents

    CONTENT ABOUT US SAFETY INSTRUCTIONS FUNCTION SCOPE OF SUPPLY PRE-STARTING PROCEDURE CONNECTION APPLICATION FEATURES OPERATION AND STORAGE SPECIFICATIONS POTENTIAL FAILURES MANUFACTURER'S GUARANTEE NOTES ACCEPTANCE CERTIFICATE/SALE CERTIFICATE GUARANTEE CARD...
  • Page 24: About Us

    Founded in 1927 in the city of Tula, Oktava has become the iconic brand known all over the world. It was the Oktava microphone that Yuri Gagarin said his famous «Poyekhali!»...
  • Page 25: Safety Instructions

    SAFETY INSTRUCTIONS Please read the operation manual carefully before using the microphone. Keep the manual in a safe place that is accessible to all users. Give the microphone to third parties always with operation manual. Use the microphone only for its intended purpose in accordance with this manual.
  • Page 26: Function

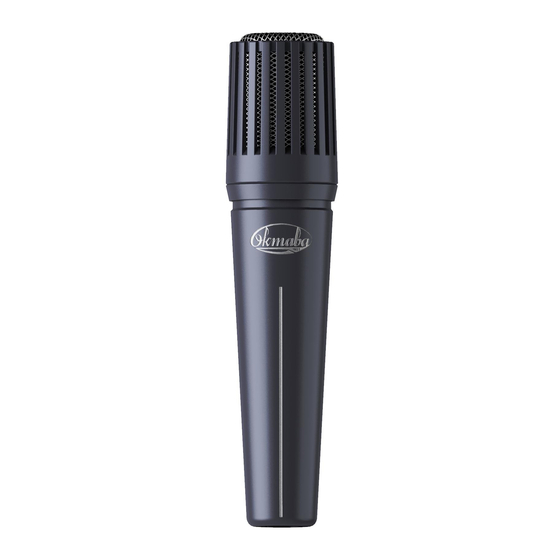

    FUNCTION MD-305 is a dynamic microphone developed to mic up and record vocal, speech, musical instruments at concert venues, karaoke, rehearsals and other events. SPECIAL FEATURES realistic voice transmission; durable metal case;  built-in shock mount; made in Russia. APPLICATIONS* voice/vocal;...
  • Page 27: Scope Of Supply

    SCOPE OF SUPPLY 1. МD-305 microphone 2. Microphone clip 3. Storage bag 4. Operation manual 5. Package...
  • Page 28: Pre-Starting Procedure

    PRE-STARTING PROCEDURE INSTALLING THE MICROPHONE INTO THE HOLDER 1. Fix the microphone holder on a microphone stand (fig 6) 2. Install the microphone into the clip according to the scheme (fig. 7) 3. Install the microphone under required angle and tighten it by leafed clamping screw (fig.
  • Page 29: Connection

    CONNECTION MICROPHONE CONNECTION 1. Connect the microphone to the mixing console or audio interface by XLR-3 microphone cable (fig. 9) 2. Make sure that phantom power at the mixing console is turned o fig. 9...
  • Page 30: Application Features

    APPLICATION FEATURES 1. Install the microphone on the microphone stand using the holder 2. Connect microphone to the equipment using the microphone cable 3. Point microphone at the sound source 4. To ensure external noise cancelling, make sure that there are no external sound sources in the active zone of the microphone 5.
  • Page 31: Operation And Storage

    OPERATION AND STORAGE The microphone is designed for indoor use at ambient temperatures from 5 °C to 45 °C and relative humidity up to 93% at 25 °C. Do not expose the microphone to sharp shocks or impacts. Keep liquid away from the microphone. Do not use organic solvents (gasoline, dichloroethane, alcohol, etc.) to wipe the microphone.
  • Page 32: Specifications

    SPECIFICATIONS Dynamic Conversion principle Polar pattern Cardioid Frequency range 50 Hz – 16 000 Hz Sensitivity at 1000 Hz 1.5 mV/Pa Impedance 260 Ohm Diameter 41 mm Length 182 mm Weight 210 g...
  • Page 33 TYPICAL FREQUENCY RANGE 50 mm 25 mm...
  • Page 34: Potential Failures

    POTENTIAL FAILURES Problem Potential Troubleshooting reason recommendations Microphone Mixing console is not Check your network is not working connected to the network. connection. Power supply on the Check the corresponding mixing console is turned buttons on the mixing console. Sound Input sensitivity or Reduce the input sensitivity distortions...
  • Page 35: Manufacturer'sguarantee

    Claims for the microphone are accepted only with sale certificate. Please dispose of the microphone at your local recycling center after the end of its service life. PJSC OKTAVA Russia, 24 Kaminskogo St., Tula 300000 e-mail: info@oktavatula.ru...
  • Page 36: Notes

    NOTES...
  • Page 37: Acceptance Certificate/Sale Certificate

    ACCEPTANCE CERTIFICATE item brand serial number Manufactured and classified as fit for service Chief controller personal signature clarification of signature year, month, day L.S. SALE CERTIFICATE item brand serial number name of the trade organization seller's signature clarification of signature year, month, day L.S.
  • Page 38: Guarantee Card

    GUARANTEE CARD Guarantee service (repair) No 1 МD-305 dynamic microphone product serial number date of receipt for repair person responsible for the repair full name signature L.S. GUARANTEE CARD Guarantee service (repair) No 1 МD-305 dynamic microphone product serial number date of receipt for repair person responsible for the repair full name signature...
  • Page 39 GUARANTEE CARD Guarantee service (repair) No 1 МD-305 dynamic microphone product serial numbe date of receipt for repair repair reason sold by signature L.S.
  • Page 40 information about repair perfomed L.S. repair contractor signature, description owner's address owner's name and signaturer...
  • Page 41 GUARANTEE CARD Guarantee service (repair) No 2 МD-305 dynamic microphone product serial numbe date of receipt for repair repair reason sold by signature L.S.
  • Page 42 information about repair perfomed L.S. repair contractor signature, description owner's address owner's name and signaturer...
  • Page 44 OKTAVATULA.RU...
