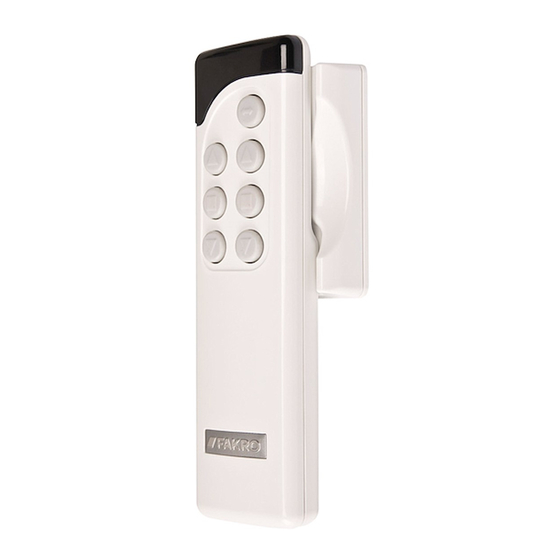

fakro ZTC3iW Installation Instruction

5 W razie potrzeby powtórz procedurę
UWAGA :Przypisanie kilku centralkom tego samego numeru ID powoduje przekłamanie rozkazów lub całkowitą utratę zdolności komunikacyjnych centralek. W każdej
sieci (także podłączenie jednej centralki z klawiaturą) konieczne jest zdefiniowanie centralki ID 0 (master). Centralki domyślnie sa programowane w ten sposób że
posiadają ID 0 w związku z tym przy podłączeniu np. 4 centralek należy 3 z nich przeprogramować na ID 1,2,3 (przykład)
* Test pracy poszczególnych funkcji centralki. Poziom utworzony dla celów serwisowych nie będzie szczegółowo opisany.
Poziom 9. Przywracanie ustawień fabrycznych
1 Naciśnij przycisk programowania centralki „P" (ok. 3 sek)
2 Zwolnij przycisk po usłyszeniu dziewiątego sygnału dźwiękowego
3 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz
4 Centralka sygnalizuje
- wysoki krótki sygnał – ustawienia fabryczne przywrócone
- niski długi sygnał – wyjście lub błąd w programowaniu
5 W razie potrzeby powtórz procedurę
Uwaga: Poniższa tabela przedstawia ustawienia z jakimi centralki trafiają do klientów.
POZIOM
POZIOM 1 Do centrali przypisany jest nadajnik (lub klawiatura) znajdujący się w opakowaniu
POZIOM 2 Wszystkie kanały zdefiniowane są do pracy automatycznej (po wydaniu rozkazu silnik działa do krańcówki)
POZIOM 3 Wszystkie kanały wrażliwe na sygnały z czujników
POZIOM 4 Poziom wiatru `40 km/h
POZIOM 5 Adres centralki 1
POZIOM 6 Sygnalizacja dźwiękowa wyłączona
POZIOM 7 Numer ID 0 (master)
GWARANCJA
Producent gwarantuje działanie urządzenia. Zobowiązuje się też do naprawy lub wymiany urządzenia uszkodzonego jeżeli uszkodzenie to wynika z wad materiałów i
konstrukcji. Gwarancja ważna jest 24 miesiące od daty sprzedaży przy zachowaniu następujących warunków:
1. Instalacji została dokonana przez osobę uprawnioną, zgodnie z zaleceniami producenta.
2. Nie naruszono plomb i nie wprowadzono samowolnych zmian konstrukcyjnych.
3. Urządzenie było eksploatowane zgodnie z przeznaczeniem wg instrukcji obsługi.
4. Uszkodzenie nie jest efektem niewłaściwie wykonanej instalacji elektrycznej czy też działania zjawisk atmosferycznych.
5. Za uszkodzenia powstałe w wyniku złego użytkowania i uszkodzenia mechaniczne producent nie odpowiada.
W przypadku awarii urządzenie należy dostarczyć do naprawy łącznie z Kartą Gwarancyjną.
Wady ujawnione w okresie gwarancji będą usuwane bezpłatnie w czasie nie dłuższym niż 14 dni roboczych od daty przyjęcia urządzenia do naprawy. Naprawy
gwarancyjne i pogwarancyjne wykonuje producent FAKRO PP. Sp. z o.o.
Model............................................................................................................................................
Numer seryjny...............................................................................................................................
Sprzedawca..................................................................................................................................
Adres............................................................................................................................................
Data zakupu..................................................................................................................................
...............................................................................................................
Podpis (pieczątka) osoby instalującej urządzenie
Poziom 8. „Run test"*
▼ 3s
♪ ♪ ♪ ♪ ♪ ♪ ♪ ♪ ▲
Przywróć
W yjś cie
♪...
♪..........
USTAWIENIE FABRYCZNE
Certyfikat jakości:
Urządzenie
4/4
PL
FAKRO PP Sp. z o.o. deklaruje, że poniższe produkty są w zgodzie ze standardami zdrowia i bezpieczeństwa, w szczególności z dyrektywą 73/23/EEC o ograniczeniach
EN61000-4-11/1994+A1/2001; EN55022/1998+A1/2000+A2/2003;EN61000-4-5/1995+A1/2001; EN61000-4-4/1995+A1/2001+A2/2001;EN61000-4-3/2002+A1/2002;
EN61000-4-2/1995+A11998+A2001;EN 61000-3-3/1995+A1/2001; EN 61000-3-2/1995+A1/1998+A2/1998.
INSTRUKCJA BEZPIECZEŃSTWA
UWAGA: PROSZĘ DOKŁADNIE PRZECZYTAĆ PONIŻSZĄ INSTRUKCJĘ PRZED PRZYSTĄPIENIEM DO MONTAŻU URZĄDZENIA, ABY
ZAPOBIEC PORAŻENIU PRĄDEM, SKALECZENIU ITP.
Centrale ZTC3iW są sprawdzone i zatwierdzone do współpracy z silnikami wykorzystywanymi przez firmę Fakro w akcesoriach okiennych.
Przed zastosowaniem centrali do obsługi innych urządzeń proszę zapoznać się ze specyfikacją techniczną centrali.
•
Po rozpakowaniu sprawdź czy elementy centrali nie noszą śladów uszkodzenia mechanicznego.
•
Plastikowe pojemniki użyte do pakowania powinny być poza zasięgiem dzieci jako że mogą być potencjalnym źródłem zagrożenia.
•
Przed podłączeniem centrali upewnij się, że napięcie sieci zgadza się z napięciem na tabliczce znamionowej urządzenia.
•
Instalacja powinna odbywać się zgodnie z instrukcją producenta przez wykwalifikowaną osobę. Nie przestrzeganie instrukcji zagraża bezpieczeństwu i może
prowadzić do uszkodzenia urządzenia.
•
Centrala powinna być używana zgodnie z przeznaczeniem, do którego została zaprojektowana.
•
Reklamacje wynikłe z błędów podczas instalacji oraz niewłaściwego użytkowania nie będą rozpatrywane!
•
Jakiekolwiek czynności związane z czyszczeniem, regulacją i demontażem centrali powinny być poprzedzone odłączeniem jej od sieci zasilającej. Zalecane jest
zainstalowanie na linii zasilającej samoczynnego wyłącznika nadprądowego, aby zapewnić możliwość odcięcia centrali od zasilania.
•
Nie należy używać do mycia centrali substancji rozpuszczalnikowych, otwartego strumienia wody (nie zanurzać w wodzie).
•
Poważniejsze naprawy mogą być wykonywane tylko przez serwis autoryzowany przez producenta.
•
Żądaj tylko oryginalnych części zamiennych.
•
W razie wątpliwości i problemów proszę kontaktować się z przedstawicielami Firmy Fakro.
•
Nie przestrzeganie powyższych zaleceń oraz stosowanie centrali do sterowania pracą innych urządzeń elektrycznych grozi niebezpieczeństwem i utratą gwarancji
•
Centrale ZTC3iW zostały zaprojektowane i wykonane zgodnie ze standardami europejskimi i posiadają certyfikat CE.
•
Wszystkie urządzenia podłączane do ZTC3iW powinny także być wykonane w zgodzie z powyższymi standardami.
•
Urządzenie w założeniu ma służyć do kontroli dodatków okiennych Fakro wyposażonych w napędy zasilane 24V. Wszystkie elektryczne połączenia powinny być
wykonane zgodnie z obowiązującymi normami.
•
Centrale są zaprojektowane na zasilanie 230V, 50Hz i wyposażone w wewnętrzne transformatory.
•
Centrale mogą współpracować z zestawem baterii akumulatorów 2 x 12V, który zapewnia działanie centrali w przypadku przerwy w dostawie energii elektrycznej.
CENTRALKA STERUJĄCA ZTC3iW (OPIS)
Centralka ZTC3iW może zostać użyta do sterowania pracą trzech akcesoriów elektrycznych do okien FAKRO (siłowniki, rolety, żaluzje). Sterowanie jest możliwe za
pomocą pilota ZRC lub dołączonej do wejść „LA-LB" klawiatury (tylko klawiatury z numerem seryjnym zaczynającym się na A12..., B12...). Pozostałe klawiatury należy
podłączać w miejsce odbiornika podczerwieni tak jak przedstawiono w tej instrukcji. Centrala może automatycznie sterować pracą akcesoriów elektrycznych w przypadku
wystąpienia opadów deszczu lub silnych podmuchów wiatru. Do tego celu współpracuje z czujnikiem deszczu i wiatru, które mogą być dołączone do niej.
Centralka jest zaprojektowana, aby umożliwić prace w sieci z innymi centralkami tego samego typu. Możliwe jest podłączenie 9 centralek w sieci . Dodatkowo do każdej
centralki możliwe jest przypisanie 10 urządzeń sterujących (klawiatury ZKC, pilota ZRC). W zależności od potrzeb możliwe jest dowolne skonfigurowanie klawiatur i
centralek w ten sposób, aby sterowanie poszczególnymi napędami odbywało się z określonych lokalizacji.
PROGRAMOWANIE
Każda centralka posiada możliwości konfiguracji do pracy w różnych układach. Poniższa tabela przedstawia możliwości konfiguracyjne centralek oraz sposób konfiguracji
na poszczególnych poziomach menu.
Wszystkie sekwencje programowania muszą zostać zakończone w określonym (ograniczonym) czasie. W przypadku pomyłki w sekwencji programowania należy: bądź
odczekać ok. 10 sec, bądź zrestartować centralkę poprzez chwilowe odłączenie jej od źródła zasilania.
1 Naciśnij przycisk programowania centralki „P" (ok. 3 sek)
2 Zwolnij przycisk po usłyszeniu pierwszego sygnału dźwiękowego
3 Kierując nadajnik w stronę odbiornika naciśnij którykolwiek z klawiszy ruchu.
Analogiczne należy przypisywać klawiatury ZKC (z numerem seryjnym zaczynającym się od C12....
oraz wyższym np. D12...)
4 Centralka sygnalizuje
- wysoki krótki sygnał – nadajnik zapamiętany
- niski długi sygnał – błąd w programowaniu
5 W razie potrzeby powtórz procedurę
UWAGA: Jeden pilot (klawiatura) może być „przypisany" do kilku centralek. W przypadku klawiatur konieczne jest wtedy połączenie centralek między sobą przy
użyciuwejść sieciowych LA-LB. Aby przypisać pilota do kolejnej centralki należy powtórzyć czynności opisane powyżej . Jedna centrala może mieć „przypisanych" kilka
pilotów. Poprzez przypisanie pilota do centralki realizujemy także nadanie centralce numeru ( od 1 do 4), który można w każdej chwili zmienić wchodząc do menu
poziom 5. Numer centralki odpowiada kolejnym diodom umieszczonym na pilocie oraz klawiaturze.
©2007, FAKRO
prądowych i dyrektywą 89/336/EEC (nisko napięciową) o zgodności elektromagnetycznej.
Wszystkie wymienione poniżej standardy zostały uwzględnione:
Poziom 1. Programowanie nadajnika podczerwieni ZRC lub klawiatury ZKC
▼
♪
♪...
♪..........
1/4
!
3s
▲
Klawisze ruc hu
