GOK BC-1 Assembly Instructions

Adapter BC-1 - AS, BC-1 – AS adapter, Adaptateur BC-1 - AS
Pos : 4 /Anl eitung en A5/STAND ARDMODU LE/Ü bersc hriften/03.1 Z u diesem Pr odukt @ 11\mod_1443447142906_6.doc x @ 103329 @ @ 1
ZU DIESEM PRODUKT
Pos : 5 /Anl eitung en A5/Öl/BC- 1/Les en BC-1 @ 14\mod_1477547973732_6.doc x @ 137590 @ @ 1
Lesen Sie die Montage- und Bedienungsanleitung Überfüllsicherung Typ BC-1 Bestell-Nr. 15 700 50 sorgfältig, bevor Sie
das Produkt montieren oder in Betrieb nehmen!
Pos : 6 /Anl eitung en A5/Öl/BC- 1/Hi nweis zu BC- 1 @ 14\mod_1477546988242_6.doc x @ 137562 @ @ 1
Montagehinweis Adapter BC-1 - AS nur gültig mit Montage- und Bedienungsanleitung Überfüllsicherung Typ BC-1, Bestell-
Nr. 15 700 50.
Alle Hinweise von Montage- und Bedienungsanleitung Überfüllsicherung Typ BC-1 müssen vom Fachbetrieb und vom Betreiber beachtet,
eingehalten und verstanden werden!
Pos : 7 /Anl eitung en A5/STAND ARDMODU LE/Montage/Montage durch Fac hbetrieb @ 0\mod_1305201964462_6.doc x @ 12698 @ @ 1
Die MONTAGE ist von einem Fachbetrieb vorzunehmen!
Pos : 8 /Anl eitung en A5/STAND ARDMODU LE/Allgemei ne Sic her hei tshi nweis e/U VV-BGS @ 0\mod_1305037626136_6.doc x @ 12238 @ @ 1
Die Unfallverhütungsvorschriften der Berufsgenossenschaften, die VDE-Bestimmungen sowie die Montage- und Bedienungsanleitungen
beachten!

ABOUT THIS PRODUCT

Please read the assembly and operating manual for the type BC-1, part no.
15 700 50 overfill prevention device carefully prior to installing or commissioning the product!
Adapter BC1 - AS assembly instructions only valid with assembly and operating manual for the type B-1, part no. 15 700 50
overfill prevention device.
All notices included in the assembly and operating manual for the type BC-1 overfill prevention device must be followed, complied with
and understood by the company and the operator.
ASSEMBLY must be carried out by a specialised company.
These regulations also include the accident prevention regulations of the employers' liability insurance associations, the VDE regulations,
and the installation and operating instructions.
À PROPOS DU PRESENT PRODUIT
Lire attentivement la notice de montage et de service du dispositif anti-débordement de type BC-1 code d'article
15 700 50 avant de monter ou de mettre en service le produit !
La consigne de montage de l'adaptateur BC-1 - AS est uniquement valable avec la notice de montage et de service du
dispositif anti-débordement de type BC-1 code d'article 15 700 50.
L'entreprise spécialisée et l'exploitant sont tenus d'observer, de respecter et de comprendre l'ensemble des consignes figurant dans la
notice de montage et de service du dispositif anti-débordement de type BC-1 !
Le MONTAGE doit être exécuté par une entreprise spécialisée.
Le respect des règles professionnelles de prévention des accidents et de travail, ainsi que des notices de montage et d'utilisation de la
citerne de stockage est également impératif.
Pos : 9 /Anl eitung en A5/STAND ARDMODU LE/Ü bersc hriften/03. Allgemeine Produktinfor mati on @ 10\mod_1429863084633_6.doc x @ 94445 @ @ 1
ALLGEMEINE PRODUKTINFORMATION
Pos : 10 /Anl eitungen A5/Öl/BC-1/Allgemeines Adapter @ 14\mod_1477492671125_6.doc x @ 137529 @ @ 1

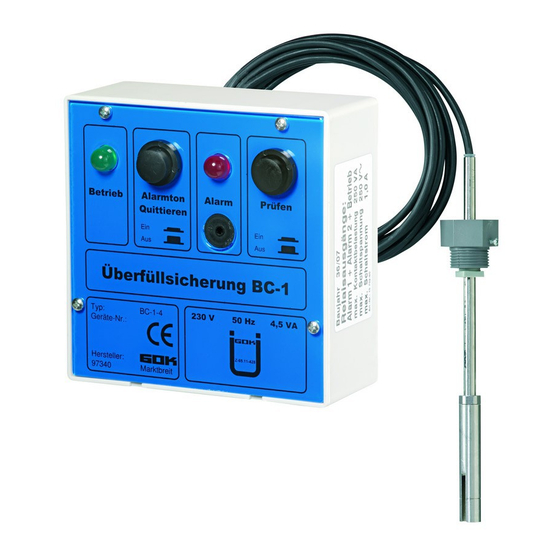

Die Überfüllsicherung BC-1 besteht aus Anzeigegerät und Sonde und wird zur Überwachung des Füllvorgangs an Tanks mit
wassergefährdenden Betriebsmedien verwendet. Vor Erreichen des maximal zulässigen Füllstandes im Tank erfolgt akustische und
optische Alarmgabe.
Gleichzeitig erfolgt über den Adapter BC-1 – AS bei erfolgter Verbindung Überfüllsicherung Typ BC-1 an die Abfüllsicherung (AS) des
Straßentankfahrzeugs die automatische Abschaltung des Befüllvorgangs. Vor jeder Befüllung muss eine Funktionskontrolle der
Überfüllsicherung Typ BC-1 mit angeschlossenem Adapter BC-1 – AS und der Abfüllsicherung des Straßentankfahrzeuges durchgeführt
werden.

GENERAL PRODUCT INFORMATION

The BC-1 overfill prevention device consists of an indicator and probe and is used to monitor the filling procedure on tanks with water-
endangering operating media. Before the maximum permissible filling level in the tank is reached, acoustic and visual alarms are
activated.
At the same time, with the connection of the BC-1 type overfill prevention device to the overfill prevention mechanism (AS) of the road
tanker, the automatic disconnection of the filling process takes place via the BC-1 – AS adapter. Prior to every instance of filling it is
necessary to carry out an operational tell-tale of the BC-1 type overfill prevention device with connected BC-1 – AS adapter and the
overfill prevention mechanism of the road tanker.
Originalanleitung / Artikel-Nr. 15 706 50
Montagehinweis, Assembly instructions, Notice de montage
Verbindung Überfüllsicherung Typ BC-1 an Straßentankfahrzeug zur Abschaltung des
Befüllvorgangs
Connection of type BC-1 overfill prevention device to road tanker for stopping the filling
process
Raccordement du dispositif anti-débordement de type BC-1 au camion-citerne pour
arrêter le remplissage
Ausgabe 11.2016
