I²S Pinout Configuration
LED
1X 2X 4X
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
COPYRIGHT © DENAFRIPS
COPYRIGHT © VINSHINE AUDIO
DATA
Pin1 Pin3
DATA(-) DATA(+)
DATA(-) DATA(+)
DATA(+) DATA(-)
DATA(+) DATA(-)
DATA(-) DATA(+)
DATA(-) DATA(+)
DATA(+) DATA(-)
DATA(+) DATA(-)

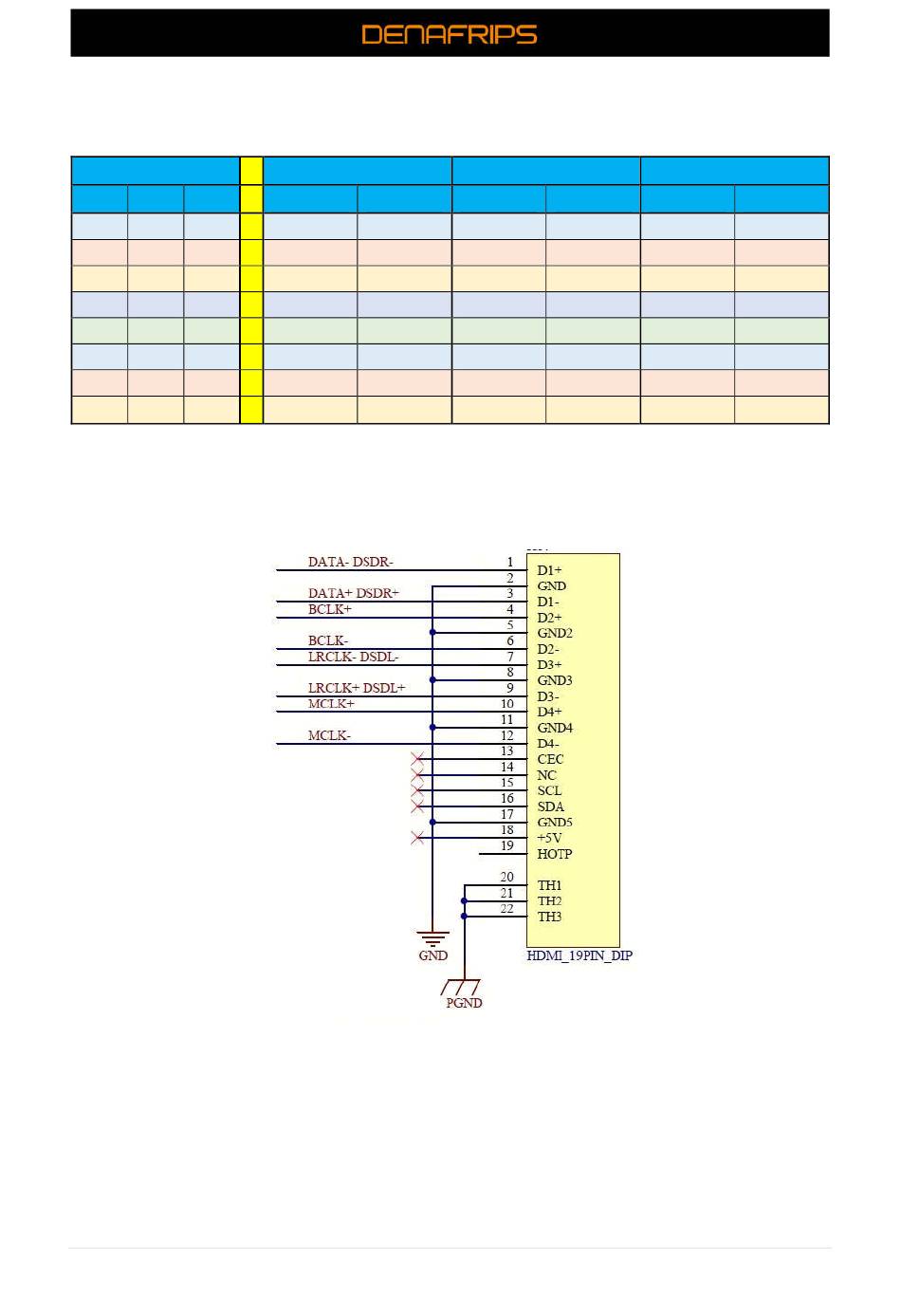

Table 1. I2S PINOUT CONFIGURATION
Figure 1. Terminator HDMI i2s Input
BCK
Pin4 Pin6
BCK(-) BCK(+)
BCK(-) BCK(+)
BCK(-) BCK(+)
BCK(-) BCK(+)
BCK(+) BCK(-)
BCK(+) BCK(-)
BCK(+) BCK(-)
BCK(+) BCK(-)
L/RCLK
Pin7 Pin9
L/RCLK(-) L/RCLK(+)
L/RCLK(+) L/RCLK(-)
L/RCLK(-) L/RCLK(+)
L/RCLK(+) L/RCLK(-)
L/RCLK(-) L/RCLK(+)
L/RCLK(+) L/RCLK(-)
L/RCLK(-) L/RCLK(+)
L/RCLK(+) L/RCLK(-)
