Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Die Bedienungs-
anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug
auf die Handhabung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich
im Internet unter www.pentatech.de. Bewahren Sie diese Anleitung sorgfältig auf und geben
Sie sie ggf. an Dritte weiter.
Bestimmungsgemäße Verwendung

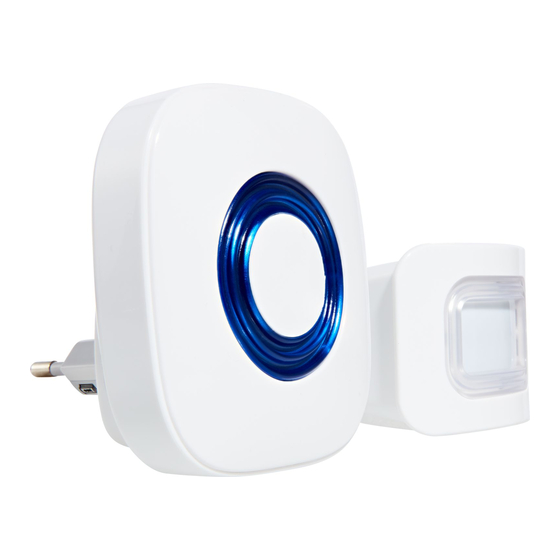

Dieser Funk-Durchgangsmelder besteht aus einem Bewegungsmelder mit Sender FD2B und
einer Gongeinheit mit Empfänger FD2Gv.2. Der Sender besitzt eine einmalige Codierung, die
bereits am Empfänger angemeldet ist. Das Set kann durch weitere Sender (FD2B oder
Klingeltaste FD2K) sowie Gongeinheiten FD2Gv.2 erweitert werden.
Der Infrarot-Bewegungsmelder reagiert auf Bewegungen von Personen innerhalb seines
Erfassungsbereiches und sendet ein Funksignal an die Gongeinheit. Diese signalisiert mit einer
auswählbaren Melodie und/oder einem optischen Blinksignal.
Die Geräte sind ausschließlich in Innenräumen zu betreiben. Der Bewegungsmelder wird mit 2
St. AAA (LR3) Batterien oder alternativ über ein USB-Netzgerät 5 V DC, min. 100 mA betrieben.
Die Gongeinheit wird an eine 230 V AC, 50 Hz Netzsteckdose angeschlossen.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß. Für
Folgeschäden sowie für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche
Bedienung verursacht werden, wird nicht gehaftet.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit
sowie den einwandfreien Zustand der Geräte
1 Gongeinheit 1 Halterung
1 Bewegungsmelder 2 Schrauben

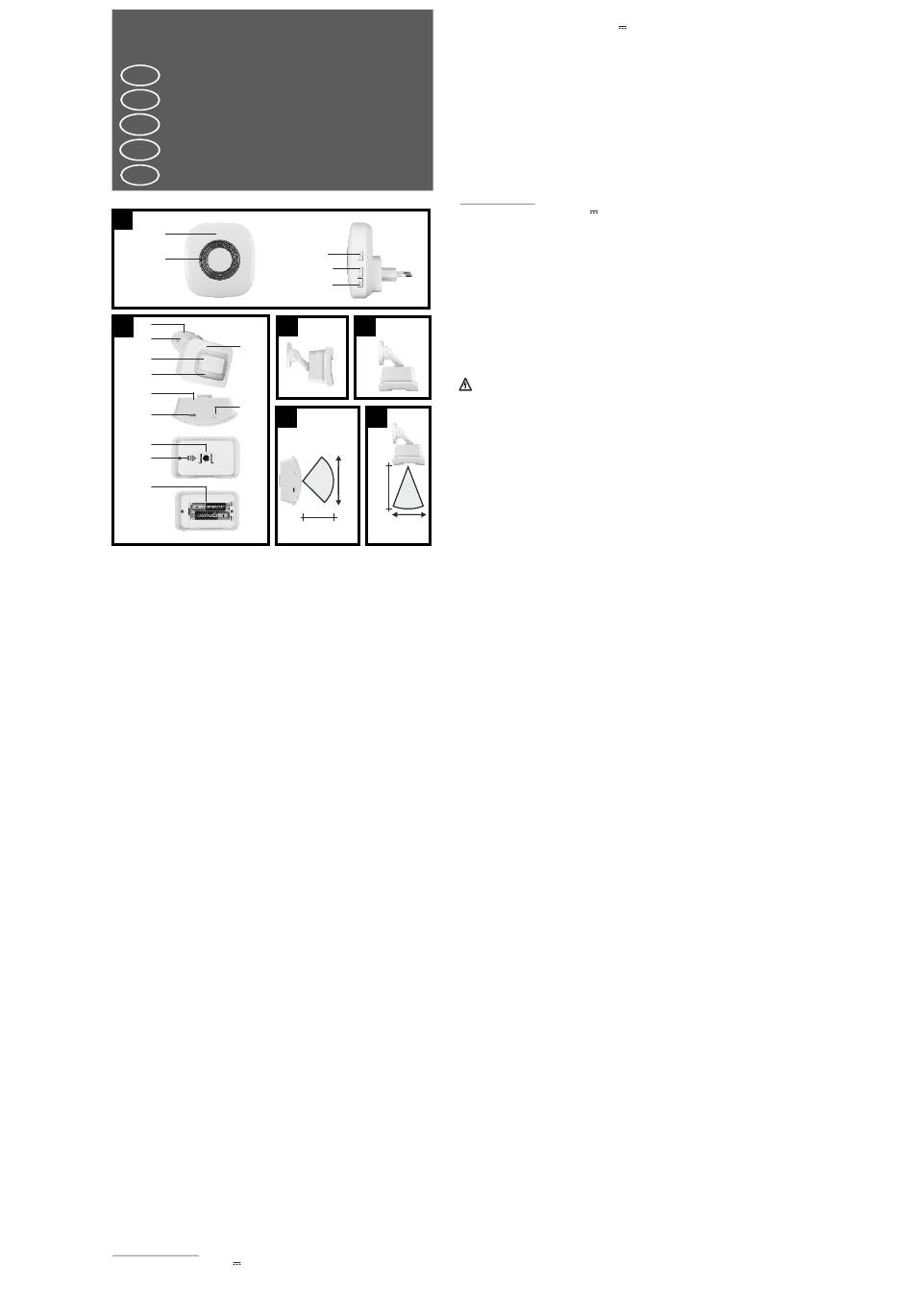

Ausstattung (siehe Abbildungen)
1 Gongeinheit 6 Schraubloch
2 LEDs 7 Bewegungsmelder
3 Lautstärketaste 8 Sensorlinse
4A Melodietaste VOR 9 LED
4B Melodietaste ZURÜCK 10 Batteriefachdeckel
5 Halterung 11 Ein/Aus-Schalter
Technische Daten
Bewegungsmelder FD2B:
Betriebsspannung: 3 V DC
Stromaufnahme: 30 µA (Ruhe); 15 mA (Betrieb)
Stromversorgung:
FD25
mit Gongeinheit FD2Gv.2
Sensor:
PIR-Erfassungsbereich
(horizontal):
Sendefrequenz:
Senderreichweite:
Codierung:
Betriebstemperatur:
Gehäusemaße:
Gewicht:
Gongeinheit FD2Gv.2:
Betriebsspannung:
Leistungsaufnahme:
Funkempfang:
3
Gongton:
4A
Lautstärke Gongton:
4B
Blinklicht:
Betriebstemperatur:
Anwendungsbereich:
D
Gehäusemaße:
Gewicht:
Sicherheitshinweise
Gefahr! Bei Nichtbeachtung der folgenden Hinweise werden Leben, Gesundheit und
Sachwerte gefährdet.
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Batterien,
F
!
Verpackungsmaterial oder Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
Der Netzstrom für den Empfänger sowie ggf. für den Sender muss vorschriftsmäßig 230 V
!
AC, 50 Hz betragen und mit einer vorschriftsmäßigen Sicherung ausgestattet sein.
Verhindern Sie, dass die Geräte mit Feuchtigkeit in Berührung kommen! Andernfalls
!
95°
9m
droht Lebens- oder Verletzungsgefahr!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim
!
Befestigen! Andernfalls droht Lebens-, Verletzungsgefahr sowie Beschädigung!
5m
40°
Achten Sie darauf, dass die Batterien nicht kurzgeschlossen oder ins Feuer geworfen
!
werden. Sie dürfen außerdem nicht aufgeladen oder geöffnet werden. Es besteht
Lebensgefahr durch Explosion!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut
!
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
Betreiben Sie das Gerät ausschließlich mit den zugelassenen Batterietypen.
!
Vermeiden Sie, dass die Geräte mit Feuchtigkeit in Verbindung kommen.
!
Entfernen Sie die Batterien bei längerer Nichtbenutzung aus den Geräten.
!
Inbetriebnahme
Stecken Sie die Gongeinheit [1] in eine geeignete Netzstromsteckdose (230 V ~50Hz).
!
Schließen Sie den USB-Stecker eines 5 V DC USB-Netzgerätes an den Netzgeräte-
!
Anschluss [12] des Bewegungsmelders an, oder setzen Sie Batterien wie folgt in den
Bewegungsmelder ein:
!
!
!
Schalten Sie den Bewegungsmelder ein, indem Sie den Ein/Aus-Schalter [11] auf I
!
schieben.
Hinweis: Im Betrieb mit einem 5 V Netzgerät ist der Bewegungsmelder immer eingeschaltet.
Zum Ausschalten trennen Sie bitte die Stromzufuhr.
Auswahl der Lautstärke/Melodie
Drücken Sie wiederholt kurz auf die Lautstärketaste [3] an der Seite der Gongeinheit, um
!
eine der vier Lautstärken auszuwählen.
Um eine andere als die voreingestellte Melodie auszuwählen, gehen Sie wie folgt vor:
Drücken Sie wiederholt auf die Melodietasten der Gongeinheit [4A] bzw. [4B], um eine der
!
24 Melodien auszuwählen. Die zweite Melodie (nach Ding Dong) ist still - es wird nur ein
optisches Signal ausgegeben.
Halten Sie anschließend die Lautstärketaste [3] ca. 5 Sekunden lang gedrückt, bis ein
!
Signalton ertönt und die LEDs schnell blinken.
Lösen Sie den Bewegungsmelder durch Bewegung aus.
!
Sie haben die Melodie nun erfolgreich geändert. Die Gongeinheit bestätigt die erfolgreiche
Änderung mit der gewünschten Melodie.
2 Dübel
Platzierung/Hinweise zur Funkübertragung
Der Bewegungsmelder kann auf eine waagerechte Fläche aufgestellt werden oder fest an
!
einer Wand oder Decke montiert werden.
12 Netzgeräte-Anschluss
Platzieren Sie den Bewegungsmelder so, dass Bewegungen, die erfasst werden sollen, quer
!
13 Befestigung für Halterung
zur Sensorlinse passieren (s. Abb. C, D, E und F). Bewegungen, die direkt auf die
14 Pfeilmarkierung
Sensorlinse zugehen, werden sehr langsam erfasst.
15 Batteriefach
Um eine Raumfläche zu überwachen, muss der Bewegungsmelder waagrecht montiert
!
werden (s. Abb. C).
Um einen Durchgang zu überwachen ("Vorhangüberwachung"), montieren Sie den
!
Bewegungsmelder senkrecht (s. Abb. D).
Richten Sie das Gerät so aus, dass sich im Erfassungsbereich der Sensorlinse keine
!
Wärmequellen wie z.B. Heizungskörper oder Abluftöffnungen befinden.
Temperaturabstrahlungen solcher Objekte können vom funktionsbereiten
Bewegungsmelder als Bewegungen wärmeabstrahlender Körper gemeldet werden.
2 x Batterie 1,5 V alkalisch LR3 (AAA) oder Micro-USB-
Netzgerät 5 V DC, min. 100 mA (beides nicht im
Lieferumfang enthalten)
Passiver Infrarot-Bewegungsmelder (PIR) mit Fresnel-Linse
ca. 5 m x 95° (max. bei 20° C, s. Abb. E)
ca. 9 m x 40°(vertikal, s. Abb. F)
433,92 MHz
ca. 70 m (im Freien)
16 Bit, werkseitig vorcodiert (> 65.000 verschiedene Codes)
±0°C bis +40°C
ca. 85 x 54 x 35 mm
ca. 60 g (exkl. Batterien)
230 V AC, 50 Hz
max. 0,1 W (Ruhe, max. 0,5 W (Betrieb)
433,92 MHz
24 Melodien auswählbar
max. 82 dB(A) bei 0,3m (4 Lautstärken auswählbar)
4 x LED
±0°C bis +40°C
in Innenräumen
ca. 80 x 87 x 28 mm (ohne Stecker)
ca. 86 g
Drücken Sie auf die Pfeilmarkierung [14] des Batteriefachdeckels [10] am
Bewegungsmelder, und schieben Sie diesen zur Seite (in Pfeilrichtung).
Setzen Sie zwei Stück AA-Batterien polrichtig in das Batteriefach [15] ein (siehe
Markierungen im Batteriefach).
Setzen Sie den Batteriefachdeckel wieder auf.
