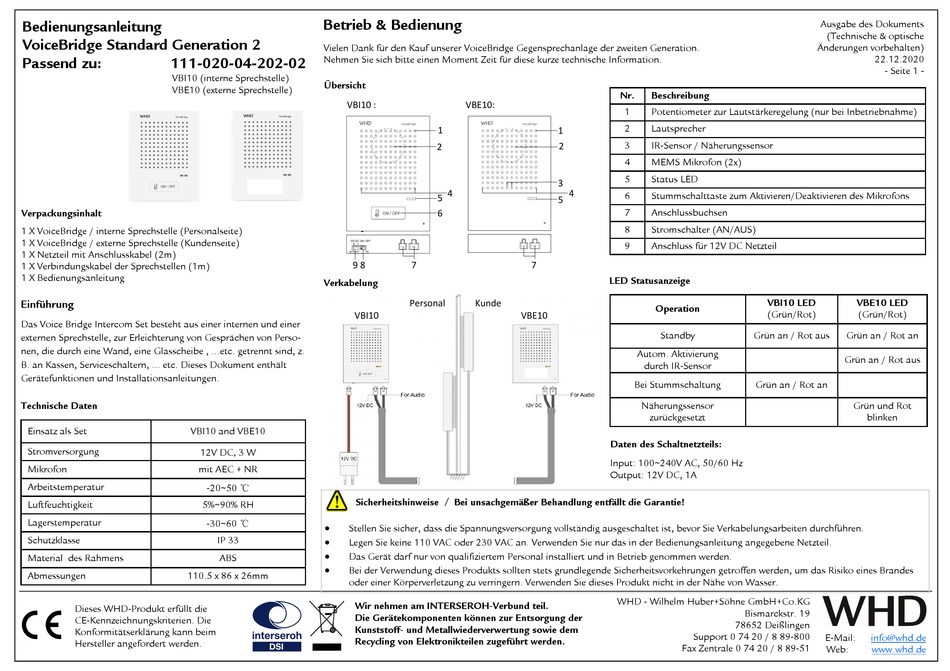

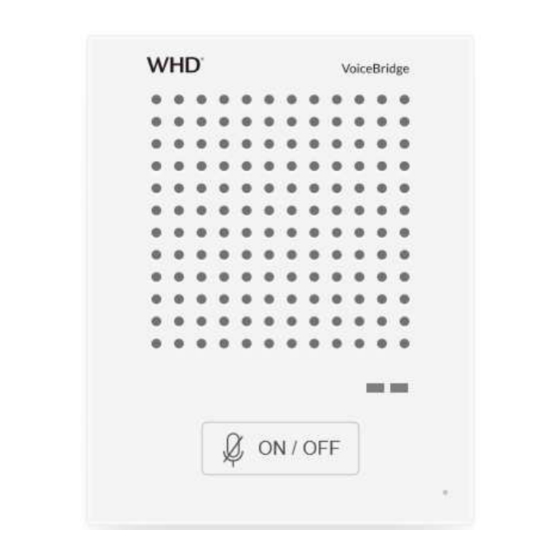

WHD VoiceBridge VBI10 LED Manual

Bedienungsanleitung
VoiceBridge Standard Generation 2
Passend zu: 111-020-04-202-02
VBI10 (interne Sprechstelle)
VBE10 (externe Sprechstelle)
Verpackungsinhalt
1 X VoiceBridge / interne Sprechstelle (Personalseite)
1 X VoiceBridge / externe Sprechstelle (Kundenseite)
1 X Netzteil mit Anschlusskabel (2m)
1 X Verbindungskabel der Sprechstellen (1m)
1 X Bedienungsanleitung
Einführung
Das Voice Bridge Intercom Set besteht aus einer internen und einer
externen Sprechstelle, zur Erleichterung von Gesprächen von Perso-
nen, die durch eine Wand, eine Glasscheibe , ...etc. getrennt sind, z.
B. an Kassen, Serviceschaltern, ... etc. Dieses Dokument enthält
Gerätefunktionen und Installationsanleitungen.
Technische Daten
Einsatz als Set VBI10 and VBE10
Stromversorgung
Mikrofon mit AEC + NR
Arbeitstemperatur
Luftfeuchtigkeit
Lagerstemperatur
Schutzklasse
Material des Rahmens
Abmessungen 110.5 x 86 x 26mm
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unserer VoiceBridge Gegensprechanlage der zweiten Generation.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Übersicht
VBI10 :
9 8
Verkabelung
VBI10
12V DC 3 W
-20~50
Sicherheitshinweise
5%~90% RH
-30~60
Stellen Sie sicher, dass die Spannungsversorgung vollständig ausgeschaltet ist, bevor Sie Verkabelungsarbeiten durchführen.

IP 33
Legen Sie keine 110 VAC oder 230 VAC an. Verwenden Sie nur das in der Bedienungsanleitung angegebene Netzteil.

Das Gerät darf nur von qualifiziertem Personal installiert und in Betrieb genommen werden.

ABS
Bei der Verwendung dieses Produkts sollten stets grundlegende Sicherheitsvorkehrungen getroffen werden, um das Risiko eines Brandes

oder einer Körperverletzung zu verringern. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
VBE10:
1
1
2
2
3
4 4
5
5
6
7 7
Personal Kunde
VBE10
Bei unsachgemäßer Behandlung entfällt die Garantie!
Nr. Beschreibung
1 Potentiometer zur Lautstärkeregelung (nur bei Inbetriebnahme)
2 Lautsprecher
3 IR-Sensor / Näherungssensor
4 MEMS Mikrofon (2x)
5 Status LED
6 Stummschalttaste zum Aktivieren/Deaktivieren des Mikrofons
7 Anschlussbuchsen
8 Stromschalter (AN/AUS)
9 Anschluss für 12V DC Netzteil
LED Statusanzeige
VBI10 LED
Operation
(Grün/Rot)
Standby Grün an / Rot aus
Autom. Aktivierung
durch IR-Sensor
Bei Stummschaltung Grün an / Rot an
Näherungssensor
zurückgesetzt
Daten des Schaltnetzteils:
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
22.12.2020
- Seite 1 -
