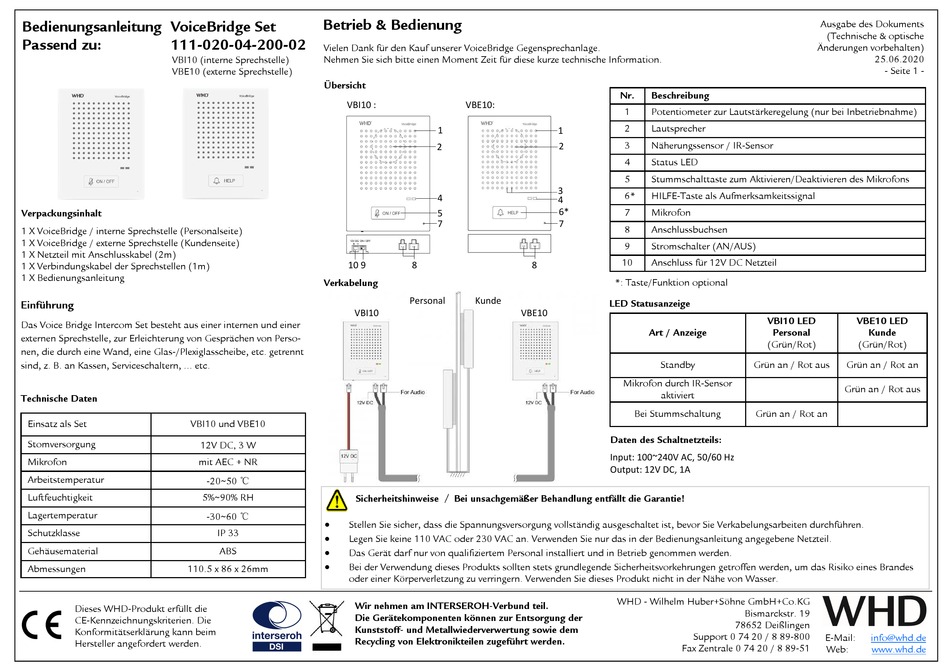

Bedienungsanleitung VoiceBridge Set
Passend zu:
111-020-04-200-02
VBI10 (interne Sprechstelle)
VBE10 (externe Sprechstelle)
Verpackungsinhalt
1 X VoiceBridge / interne Sprechstelle (Personalseite)
1 X VoiceBridge / externe Sprechstelle (Kundenseite)
1 X Netzteil mit Anschlusskabel (2m)
1 X Verbindungskabel der Sprechstellen (1m)
1 X Bedienungsanleitung
Einführung
Das Voice Bridge Intercom Set besteht aus einer internen und einer
externen Sprechstelle, zur Erleichterung von Gesprächen von Perso-
nen, die durch eine Wand, eine Glas-/Plexiglasscheibe, etc. getrennt
sind, z. B. an Kassen, Serviceschaltern, ... etc.
Technische Daten
Einsatz als Set
VBI10 und VBE10
Stomversorgung
Mikrofon
mit AEC + NR
Arbeitstemperatur
Luftfeuchtigkeit
Lagertemperatur
Schutzklasse
Gehäusematerial
Abmessungen
110.5 x 86 x 26mm
Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungskriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.
Betrieb & Bedienung
Vielen Dank für den Kauf unserer VoiceBridge Gegensprechanlage.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Übersicht
VBI10 :
10 9
Verkabelung
VBI10
12V DC 3 W
-20~50
5%~90% RH
Sicherheitshinweise
-30~60
Stellen Sie sicher, dass die Spannungsversorgung vollständig ausgeschaltet ist, bevor Sie Verkabelungsarbeiten durchführen.
IP 33
Legen Sie keine 110 VAC oder 230 VAC an. Verwenden Sie nur das in der Bedienungsanleitung angegebene Netzteil.
ABS
Das Gerät darf nur von qualifiziertem Personal installiert und in Betrieb genommen werden.
Bei der Verwendung dieses Produkts sollten stets grundlegende Sicherheitsvorkehrungen getroffen werden, um das Risiko eines Brandes
oder einer Körperverletzung zu verringern. Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.
Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.
VBE10:
1
1
2
2
3
4
4
6*
5
7
7
8
8
Personal
Kunde
VBE10
Bei unsachgemäßer Behandlung entfällt die Garantie!
Nr.
Beschreibung
1
Potentiometer zur Lautstärkeregelung (nur bei Inbetriebnahme)
2
Lautsprecher
3
Näherungssensor / IR-Sensor
4
Status LED
5
Stummschalttaste zum Aktivieren/Deaktivieren des Mikrofons
6*
HILFE-Taste als Aufmerksamkeitssignal
7
Mikrofon
8
Anschlussbuchsen
9
Stromschalter (AN/AUS)
10
Anschluss für 12V DC Netzteil
*: Taste/Funktion optional
LED Statusanzeige
VBI10 LED
Art / Anzeige
Personal
(Grün/Rot)
Standby
Grün an / Rot aus
Mikrofon durch IR-Sensor
aktiviert
Bei Stummschaltung
Grün an / Rot an
Daten des Schaltnetzteils:
Input: 100~240V AC, 50/60 Hz
Output: 12V DC, 1A
WHD - Wilhelm Huber+Söhne GmbH+Co.KG
Bismarckstr. 19
78652 Deißlingen
Support 0 74 20 / 8 89-800
Fax Zentrale 0 74 20 / 8 89-51
Ausgabe des Dokuments
(Technische & optische
Änderungen vorbehalten)
25.06.2020
- Seite 1 -
VBE10 LED
Kunde
(Grün/Rot)
Grün an / Rot an
Grün an / Rot aus
E-Mail:
info@whd.de
Web:
www.whd.de
