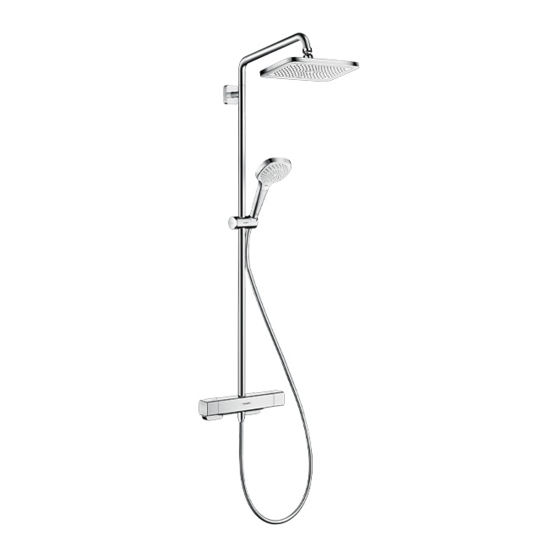

- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Croma E Showerpipe 280 1jet 26084009...
-
Page 2: Installation Instructions
English Safety Function (see page 6) Safety Notes The desired maximum temperature for example max. 42º C can be pre-set thanks Gloves should be worn during installation to prevent crushing and cutting to the safety function. injuries. Adjustment (see page 6) The product may only be used for bathing, hygienic and body cleaning purposes. After the installation, the output temperature of the thermostat must be checked. A The arm of the shower head is intended only to hold the shower head. Do not correction is necessary if the temperature measured at the output differs from the load it down with other objects! temperature set on the thermostat. Children as well as adults with physical, mental and/or sensoric impairments Maintenance (see page 11) must not use this product without proper supervision. Persons under the influence of alcohol or drugs are prohibited from using this product. • The check valves must be checked regularly according to EN 806-5 in Do not allow the streams of the shower touch sensitive body parts (such as your accordance with national or regional regulations (at least once a year). eyes). An adequate distance must be kept between the shower and you. • To guarantee the smooth running of the thermostat, it is necessary from time to The product may not be used as a holding handle. A separate handle must be time to turn the thermostat from total hot to total cold. installed. Dimensions (see page 10) The hot and cold supplies must be of equal pressures. Flow diagram (see page 10) Installation Instructions ... -
Page 3: Montage
Deutsch • Eigensicher gegen Rückfließen Sicherheitshinweise • Das Produkt ist ausschließlich für Trinkwasser konzipiert! Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen Symbolerklärung Handschuhe getragen werden. Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken Kein essigsäurehaltiges Silikon verwenden! eingesetzt werden. Safety Function (siehe Seite 6) Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf nicht mit weiteren Gegenständen belastet werden! Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z. B. Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen max. 42 ºC voreinstellen. Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, Justierung (siehe Seite 6) die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht benutzen. Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten überprüft Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen) werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle gemessene muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause Temperatur von der am Thermostaten eingestellten Temperatur abweicht. und Körper eingehalten werden. Wartung (siehe Seite 11) Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater • Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstimmung Haltegriff montiert werden. mit nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen (mindestens einmal jährlich). müssen ausgeglichen werden. • Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermos- Montagehinweise tat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden. - Page 4 Silicone 36 mm X + 36 mm max. 39 mm SW 24 mm max. 5 mm SW 4 mm SW 30 mm (6 Nm) (17 Nm)
- Page 5 SW 8 mm SW 3 mm (4 Nm) SW 17 mm (10 Nm) SW 2 mm (1 Nm)
- Page 6 SW 3mm z. B. 42° C for example 42° C SW 3mm (1 Nm)
- Page 7 open / öffnen close / schließen > 40°C Croma Select E Multi IntenseRain Massage cold / kalt hot / warm SoftRain easier harder / leichter schwerer...
- Page 8 www.hansgrohe.com/ www.hansgrohe.com/ www.hansgrohe.com/ www.hansgrohe.com/ cleaning-recommendation cleaning-recommendation cleaning-recommendation cleaning-recommendation EN Cleaning recommendation / Warranty / Contact DE Reinigungsempfehlung / Garantie / Kontakt EN Just clean: simply rub over the spray nozzles to remove lime scale. QUI C K DE Einfach sauber: Kalk lässt sich von den Noppen ganz leicht abrubbeln. CLEAN > 1 min...
- Page 9 SW 2 mm SW 17 mm SW 17 mm (10 Nm) SW 2 mm (1 Nm) > 1 min SW 5 mm (2 Nm) SW 5 mm...
- Page 10 4 2 4 2 8 0 3 4 3 m a x . 2 4 6 Ø 3 0 6 ± 12 15 0 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec...
- Page 11 SW 3 mm SW 10 mm SW 30 mm red / rot SW 10 mm (20 Nm) SW 3 mm (4 Nm) SW 30 mm (17 Nm)
- Page 12 95688000 98187000 (50x2) 93526000 95985000 98716000 98447000 (M6x5) 98131000 (15x2,5) 98165000 98942000 (20x2) 92137000 92166000 92468000 93517000 93527000 97735000 95416009 98419000 (7x2) 94140000 96429000 94246000 93521000 96922000 96737000 98131000 93228000 98137000 (15x2,5) (17x1,5) 93630000 93136000 98913000 93518000 98283000 96157000 98382000 (12x2,25) 98129000 93519000...
