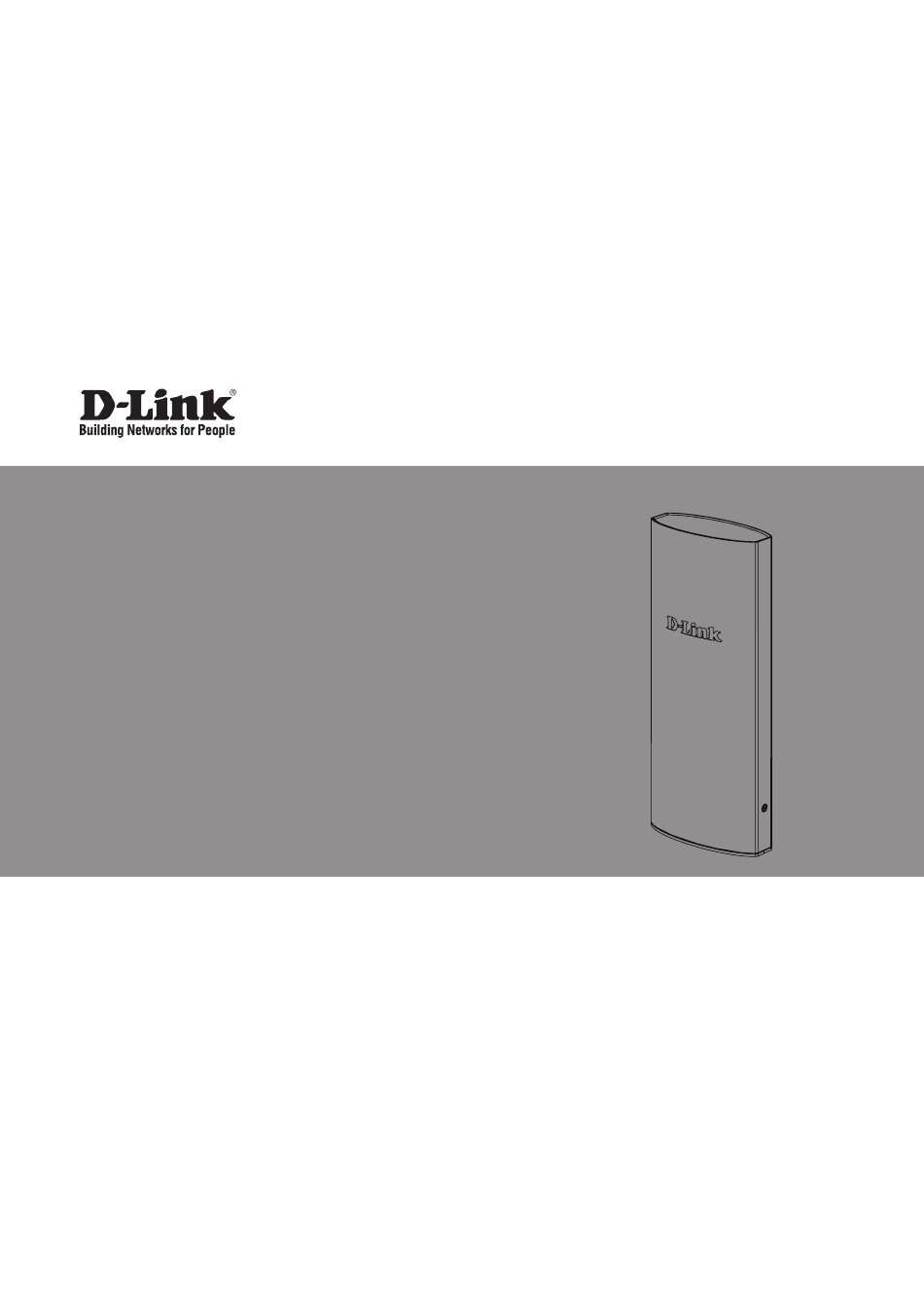

Quick Installation Guide
802.11n Dual-Band Unified
Access Point
This document will guide you through the
basic installation process for your new
D-Link Unified Wireless Access Point.
DWL-6700AP
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available on
CD and via the D-Link Website

Advertisement

Table of Contents
loading

Related Manuals for D-Link DWL-6700AP

Summary of Contents for D-Link DWL-6700AP

  • Page 1 This document will guide you through the basic installation process for your new D-Link Unified Wireless Access Point. DWL-6700AP Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Documentation also available on CD and via the D-Link Website...

  • Page 3: Renseignements Importants

    Failure to employ an experienced installer may render the D-Link product warranty void and may also expose the end user or the service provider to legal and financial liabilities. D-Link and its resellers or distributors expressly disclaim any and all liabilities for injury, damage, or violation of regulations due to the improper installation of outdoor units or antennas.
  • Page 4 No emplear un instalador experimentado puede invalidar la garantía del producto D-Link y, asimismo, exponer al usuario final o al proveedor del servicio a responsabilidades jurídicas y financieras. D-Link y sus proveedores o distribuidores rechazan expresamente todas y cada una de las responsabilidades por las lesiones, los daños o la violación de...

  • Page 5: Before You Begin

    1. Please seek assistance from a professional installer who is well trained in the RF installation and knowledgeable in the local regulations. 2. The DWL-6700AP is distributed through distributor and system installer with professional technicians and will not be sold directly through retail store.To keep you safe and install the hardware properly, please read and follow these safety precautions.
  • Page 6 Point on your network. For additional information about how to use the Access Point, please see the User Manual, which is available on the CD included in this package or from the D-Link support website. Figure 1. DWL-6700AP LEDs System Requirements Status (Green): Blinks if there is a system error.
  • Page 7 LAN1 Port (PoE in)* Figure 2. DWL-6700AP Rear Panel Connect Computer to * DWL-6700AP can be powered by the included PoE Computer Ethernet Port labeled adapter from either LAN1 or LAN2 LAN on PoE Adapter Installation Figure 4.
  • Page 8 Unified Wireless Switch or Wireless Controller. Mounting Options Pole mount is the only option for the DWL-6700AP. 3. Choose a gasket (6 mm or 4 mm) to fit the Cable Requirement Ethernet cable; if LAN2 is not in-use, please Use a Cat 5 cable with an even sheath.

  • Page 9: Technical Support

    7. Fasten the mounting ties. 5. (Optional) Attach a grounding wire. 6. Attach access point to a pole dlink.com/support TECHNICAL SUPPORT D-Link DWL-6700AP Quick Install Guide  7...

  • Page 10: Erste Schritte

    1. Ersuchen Sie die Hilfe eines professionellen Installateurs, der insbesondere für Hochfrequenzinstallationen geschult ist und die entsprechenden örtlichen Richtlinien kennt. 2. Der Vertrieb des DWL-6700AP erfolgt über ein spezifisches Vertriebssystem und die Systeminstallation wird von fachlich entsprechend qualifizierten Technikern ausgeführt. Der DWL-6700AP kann nicht im Einzelhandel erworben werden.
  • Page 11 DWL-6700AP Wireless Access Point in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung des Access Point finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support- Abbildung 1. DWL-6700AP LEDs Website zur Verfügung steht. Status (Grün):...
  • Page 12 Kabels in den Port LAN1 (oder LAN2) des DWL-6700AP Computer DWL-6700AP Computer DWL-6700AP und das andere Ende in den PoE • Betrieb und Verwaltung des Access Point vom out gekennzeichneten Port des PoE Adapters. Computer über Switch oder Router: Verbinden Sie den Access Point und Ihren Computer mit dem gleichen Switch oder Router.
  • Page 13 Ihren Computer mit dem gleichen Netzwerk, mit dem der Unified Wireless Switch oder Wireless Controller verbunden ist. Montageoptionen Die einzige für den DWL-6700AP mögliche Option ist die Mastmontage 3. Ein dem Ethernet-Kabel entsprechendes Kabelerfordernisse Dichtungselement (6 mm oder 4 mm) wählen.

  • Page 14: Technische Unterstützung

    7. Befestigungsbinder fest anziehen. 5. (Optional) Erdungskabel anbringen. 6. Access Point an einem Mast anbringen dlink.com/support TECHNISCHE UNTERSTÜTZUNG 12  D-Link DWL-6700AP Quick Install Guide...

  • Page 15: Avant De Commencer

    1. Demandez de l'aide à un installateur professionnel, formé à l'installation d'appareils RF et connaissant parfaitement les réglementations locales. 2. Le DWL-6700AP est revendu par le biais de distributeurs et d'installateurs de systèmes possédant des équipes de techniciens professionnels ; il n'est pas vendu directement dans un magasin de détail.
  • Page 16 Remarque : L'utilisation un autre adaptateur PoE chaque fois que des données que celui fourni avec le DWL-6700AP peut entraîner sont transmises/reçues. des dommages et annulera la garantie de ce produit. LAN1 (PoE)(vert) :...
  • Page 17 à une prise de Port LAN1 (entrée PoE)* courant Figure 2. Panneau arrière du DWL-6700AP Connectez l'ordinateur * Le DWL-6700AP peut être alimenté par l'adaptateur PoE Ordinateur au port Ethernet inclus à partir de LAN1 ou LAN2 étiqueté PoE sur...
  • Page 18 2. Branchez une extrémité du câble Cat 5 au port LAN1 ou LAN2 du DWL-6700AP et l'autre extrémité au port étiqueté POE sur l'adaptateur PoE. Commutateur sans fil unifié DWL-6700AP Computer DWL-6700AP Computer Contrôleur sans fil • Gérez le point d'accès à partir de l'ordinateur via le commutateur sans fil unifié...

  • Page 19: Assistance Technique

    7. Fixez les attaches de montage. 5. (Facultatif) Connectez un câble de mise à la terre. 6. Fixez le point d'accès à un poteau dlink.com/support ASSISTANCE TECHNIQUE D-Link DWL-6700AP Quick Install Guide  17...

  • Page 20: Antes De Empezar

    1. Solicite ayuda de un instalador profesional con formación en instalaciones de RF y con conocimientos de las normativas locales. 2. El DWL-6700AP se distribuye a través de distribuidores e instaladores de sistemas que cuentan con técnicos profesionales, no debe venderse directamente a través de tiendas minoristas.
  • Page 21 Nota: la utilización de un adaptador PoE distinto del reciben datos. incluido con el DWL-6700AP puede causar daños y anular la garantía de este producto. LAN1 (entrada La conexión física está activa, de PoE)(verde): el LED está...
  • Page 22 Puerto LAN1 (entrada de PoE)* alimentación Figura 2. Panel trasero del DWL-6700AP Conecte el ordenador * El DWL-6700AP se puede alimentar mediante el adaptador Ordenador al puerto Ethernet que PoE incluido desde el LAN1 o el LAN2 lleva la etiqueta LAN en el adaptador de PoE Instalación...
  • Page 23 2. Enchufe un extremo del cable Cat 5 en el puerto de LAN1 o LAN2 del DWL-6700AP y el otro extremo al puerto que lleva la etiqueta POE en el adaptador de PoE. Conmutador inalámbrico DWL-6700AP Computer DWL-6700AP Computer unificado o bien Controlador inalámbrico...

  • Page 24: Asistencia Técnica

    7. Apriete las bridas de montaje. 5. (Opcional) Acople un cable de conexión a tierra. 6. Acople el punto de acceso a un poste dlink.com/support ASISTENCIA TÉCNICA 22  D-Link DWL-6700AP Quick Install Guide...

  • Page 25: Prima Di Iniziare

    Prima di iniziare In questo capitolo sono riportate le precauzioni di sicurezza e le informazioni sul prodotto che è necessario conoscere e verificare prima di installare il dispositivo DWL-6700AP. Installazione effettuabile solo da tecnici specializzati 1. Richiedere assistenza a un tecnico installatore specializzato nell'installazione di dispositivi a radiofrequenze ed esperto in normative locali.
  • Page 26 Cavo di messa a terra durante la trasmissione o la ricezione dei dati. Nota: l'utilizzo di un adattatore PoE diverso rispetto a quello fornito con il dispositivo DWL-6700AP causerà LAN1 (ingresso La connessione fisica è danni e invaliderà la garanzia del prodotto.
  • Page 27 Figura 2. Pannello posteriore del dispositivo DWL-6700AP Collegamento Computer del computer alla * Il dispositivo DWL-6700AP può essere alimentato tramite porta Ethernet LAN l'adattatore PoE incluso dalla LAN1 o LAN2 sull'adattatore PoE Installazione Figura 4. Esempio di distribuzione...
  • Page 28 2. Collegare un'estremità del cavo Cat 5 alla porta LAN1 o LAN2 del dispositivo DWL-6700AP e l'altra estremità alla porta POE sull'adattatore PoE. Switch wireless unificato DWL-6700AP Computer DWL-6700AP Computer oppure Controller wireless • Gestire il punto di accesso dal computer...

  • Page 29: Supporto Tecnico

    7. Stringere le fascette di montaggio. 5. Opzionale: collegare il cavo di messa a terra. 6. Fissare il punto di accesso a un'asta dlink.com/support SUPPORTO TECNICO D-Link DWL-6700AP Quick Install Guide  27...
  • Page 30 NOTES...
  • Page 32 Ver. 1.00(EU)_130x183 2015/05/07 290726006700A10...
