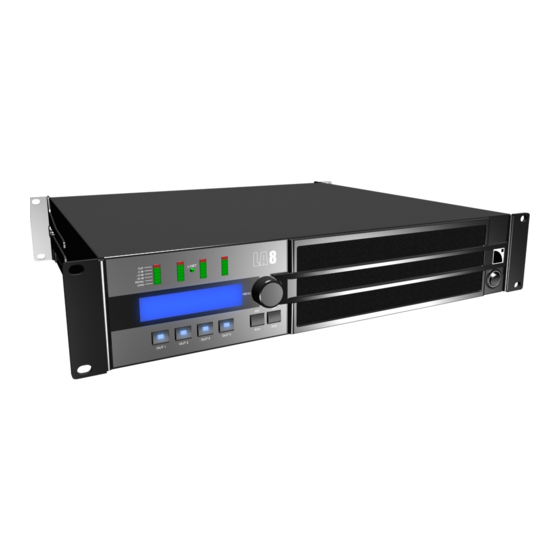

L-Acoustics LA8 User Manual

Amplified controller
Hide thumbs Also See for LA8:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

LA8
AMPLIFIED CONTROLLER
LA8
CONTROLEUR AMPLIFIE
VERSION 1
w w w . l - a c o u s t i c s . c o m
USER MANUAL
EN
MANUEL UTILISATEUR
FR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LA8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for L-Acoustics LA8

Summary of Contents for L-Acoustics LA8

  • Page 1 AMPLIFIED CONTROLLER CONTROLEUR AMPLIFIE VERSION 1 USER MANUAL MANUEL UTILISATEUR w w w . l - a c o u s t i c s . c o m...
  • Page 2 w w w . l - a c o u s t i c s . c o m...

  • Page 3: Safety Warnings

    1 SAFETY WARNINGS ® All information hereafter detailed applies for the L-ACOUSTICS LA8 Amplified Controller, designated in this section as ‘‘the product’’. Symbol description 1.1.1 Symbols employed in this manual Throughout this manual the potential risks are indicated by the following symbols: The VOLTAGE symbol indicates a potential risk of electric shock that could be life threatening and/or seriously damage the product.

  • Page 4: Important Safety Instructions

    Important safety instructions Read this manual Heed all safety warnings Follow all instructions The user should never incorporate equipment or accessories not approved by L-ACOUSTICS Environments Use the product only in E1, E2, E3, or E4 environments according to EN55103-2 standard. IMPORTANT...
  • Page 5 11. Interconnections When connecting the product to other equipment, turn off the power and unplug all of the equipment from the supply source. Failure to do so may cause an electric shock and serious personal injury. Read the user manual of the other equipment carefully and follow the instructions when making the connections.
  • Page 6 The use of unauthorized replacement parts may result in injury and/or damage through fire, electric shock, or other electricity-related hazards. VOLTAGE All service and repair work must be carried out by an L-ACOUSTICS authorised dealer. When replacement parts are required, ensure that the dealer/distributor only uses replacement parts specified by the manufacturer.

  • Page 7: Ec Declaration Of Conformity

    13 rue Levacher Cintrat Parc de la Fontaine de Jouvence 91462 Marcoussis Cedex France State that the following product: Amplified Controller, LA8 Is in conformity with the provisions of: Low Voltage Electrical Equipment Directive 73/23/EEC Electro-Magnetic Compatibility Directive 89/336/EEC Applied rules and standards:...

  • Page 8: Table Of Contents

    1.1.2 Symbols indicated on the product ......................1 Important safety instructions ........................... 2 EC declaration of conformity ..........................5 CONTENTS INTRODUCTION Welcome to L-ACOUSTICS ........................... 8 Unpacking................................8 SYSTEM CONCEPT Presentation................................9 System configurations.............................. 9 LA8 AMPLIFIED CONTROLLER Front and rear panels ............................11 Main features .................................
  • Page 9 Pour sound quality ..........................41 8.3.3 Overheating ............................41 SPECIFICATIONS APPENDIX 10.1 LA8 factory preset library (version 1.0)......................... 43 w w w . l - a c o u s t i c s . c o m LA8_UM_ML_1.1 7 en...

  • Page 10: Introduction

    If the product requires repair or if information upon warranty is needed, please contact an approved L-ACOUSTICS distributor. In order to obtain the address of the nearest distributor go to the L-ACOUSTICS internet website @ www.l-acoustics.com.

  • Page 11: System Concept

    • Cardioid mono subwoofer system Note: The LA8 preset description sheet is available in appendix 10.1. The LA4 and LA8 preset description sheets are available on the L-ACOUSTICS internet website @ www.l-acoustics.com. w w w . l - a c o u s t i c s . c o m LA8_UM_ML_1.1...
  • Page 12 User Manual VERSION 1.1 The LA8 on board factory preset library covers L-ACOUSTICS loudspeaker systems that require up to 1100 Watts into 8 ohms or 1800 Watts into 4 ohms. The products supported by the LA8 are the following: •...

  • Page 13: La8 Amplified Controller

    5 LA8 AMPLIFIED CONTROLLER Front and rear panels Figure 3: LA8 amplified controller front & rear panel On/Off Switch XLR Input connector Anti-Dust Cover XLR Send Input Link connector Input selection + Menu keys RJ45 L-NET Network sockets Output selection keys...

  • Page 14: Main Features

    Simplified Block diagram The LA8 combines in a 2U lightweight chassis the resources of a 2 IN / 4 OUT DSP engine driving four channels of amplification, a flash memory for preset storage and management, a front panel user interface, a Fast Ethernet device for network remote control, high performance A/D-D/A converters for audio signals, and an optional digital audio card (this option will be available as a future development).

  • Page 15: A/D Converters

    Figure 5: DSP architecture 5.2.3 A/D Converters The LA8 amplified controller is fitted with two cascaded 24 bit A/D converters with a sampling rate of 96 kHz allowing for a ground-breaking encoding dynamic range of 130 dB. 5.2.4 Amplifier section The amplifier section of the LA8 features Class D technology supporting the wide dynamic range encountered in live audio productions.

  • Page 16: User Interface

    The L- DGA card also allows for cascading several LA8 (and LA4) using the same type of cable as for the L-NET remote control network. The signal routing on the digital audio bus into any LA controller can be operated from the LA NETWORK MANAGER application.

  • Page 17: Installation

    Mounting The LA8 is two rack units high (2U) and can be mounted in an EIA-standard 19’’ rack (see Figure 6 for amplifier dimensions).Four mount points are provided on the front panel of the amplifier for rack mounting. Use four screws and washers when mounting the amplified controller to the front rack rails.

  • Page 18: Cooling

    The amplified controller uses a forced air cooling system to maintain a low and even operating temperature. All fan cooled L-ACOUSTICS amplified controllers have front to rear airflow. Therefore when stacking more than one unit in a rack, mount units directly on top of each other or close any open space in the rack with blank panels.

  • Page 19: On/Off Switch

    On/Off Switch When the controller is switched on (Figure 8) a 20 second start-up procedure of internal tests is activated, as described in section 7.4.1. The controller is ready for use when the LCD displays the main screen (see section 7.2). When the amplified controller is switched Off, the LCD flashes the following message ‘‘POWER OFF’’...

  • Page 20: Wiring

    AMPLIFIED CONTROLLER User Manual VERSION 1.1 Wiring 6.6.1 XLR input connectors Two 3 pin male XLR input connectors are provided for channel A & B respectively as well as two 3 pin female XLR input link connectors wired in parallel on channel A & B (see Figure 9). XLR Input connectors are actively balanced and wired according to IEC 268 as below: Pin 1 Ground (Shield)

  • Page 21: Speakon ® And Ca-Com ® Output Connectors

    IMPORTANT To ensure both high performance and safety, L-ACOUSTICS recommends the exclusive use of high-quality, fully insulated speaker cables made of stranded copper wire. In order to preserve a high damping factor it is desirable to keep loudspeaker cables as short as possible and with a gauge offering low resistance per unit length.

  • Page 22: L-Net Wiring

    Power consumption The power requirements of the LA8 (4 channels being driven at the same time) summarized in Table 3 are dependent upon load impedance and signal level characteristics: Table 3: LA8 Maximum Output Power versus Mains Input Power...

  • Page 23: Operation

    (see Figure 12). This action automatically puts the LA8 in the Mute menu page. To leave the Mute menu page click on the ESC key. Figure 12: Output 1 is unmuted, all other 3 output channels are muted Note: The Mute/Unmute quick access function is only accessible for outputs 1-4, not for inputs A &...

  • Page 24: Input & Output Gain Control

    To unlock, press and hold both IN A & IN B keys simultaneously until the message ‘‘DISPLAY UNLOCKED’’ is displayed. Main Screen Once the start-up procedure of the LA8 has fully cycled (see section 7.4.1) the LCD will display the main screen with the following information: 1 2 3 Figure 14: Main screen w w w .
  • Page 25 Please refer to OEM preset library in appendix 10.1. 4. IP address (1 to 253) The IP address identifies the current controller within a network of multiple LA4 and/or LA8 units. IP address description and setting are detailed in the OPTION menu section 7.3.7.

  • Page 26: User Interface Menu

    Remove group parameters defined in the LA NETWORK MANAGER software (Name, Gain, Delay, and Contour EQ). OPTIONS Select the LA8 IP address, input signal source (analog or digital), delay unit, and contrast of the LCD screen. Provide real-time temperature and RMS output voltage for each amp channel.

  • Page 27: Load Preset (User: 1 To 10, Manufacturer: 11 To 99)

    This LOAD PRESET menu allows for loading a preset from the 99 on board memory locations: 11 to 99: Allocated OEM memory locations for L-ACOUSTICS factory presets. 1 to 10: Allocated memory locations for user presets (initialized from a factory preset).

  • Page 28: Store Preset (User Memories 1 To 10)

    SB_A SB_A SB_B SB_B Figure 17: Storing a preset Note: Changing the name of a preset does not reset its basic characteristics, in particular the L-ACOUSTICS factory locked parameters. w w w . l - a c o u s t i c s . c o m LA8_UM_EN_1.1...

  • Page 29: Delete Preset (User Memories 1 To 10)

    7.3.4 DELETE PRESET (User memories 1 to 10) The DELETE PRESET menu allows for erasing a user preset previously saved in one of the 10 available user memory locations. To erase a user preset, select the DELETE PRESET menu and follow this procedure (see also Figure 18): 1.

  • Page 30: Preset Parameters

    Input or Output channel. Depending on the selected factory preset some parameters might be locked by L-ACOUSTICS. In that case the LCD displays a cross (X) instead of a value.

  • Page 31: Clear Group Parameters

    Therefore when getting a unit for a standalone application that has been previously used within a network, L-ACOUSTICS recommends using the CLEAR GROUP PARAMETERS function in order to clear all group parameters as they cannot be seen and accessed via the front panel user interface.

  • Page 32: Options

    OPTIONS The OPTIONS menu allows for setting the LA8 IP address, input signal source (analog or digital), delay unit, and contrast of the LCD screen. It also gives real-time display of each amp channel temperature and RMS output voltage as well as displaying data like MAC ADDRESS, firmware version, and onboard preset library version.
  • Page 33 NETWORK ADDRESS menu page It is possible to connect up to 253 LA4 or LA8 amplified controllers in multiple network topologies via the proprietary L-NET network. Each controller has to be identified within the network by its IP address (see note below) typically of the format 192.168.1.XXX.
  • Page 34 The FIRMWARE VERS menu page displays the version of the display firmware of the current controller. As an example Figure 22 shows that the firmware version is 2.1.3.0. Note: Check the L-ACOUSTICS internet website @ www.l-acoustics.com on a regular basis for the latest firmware version.

  • Page 35: On Screen Messages

    The first on screen message indicates that all LEDs will be lit momentarily for testing purposes. L-ACOUSTICS LA8 The second on screen message displays the type of L-ACOUSTICS current PRESET VERSION 1.0 amplified controller and the onboard preset library version.

  • Page 36: Led Display

    AMPLIFIED CONTROLLER User Manual VERSION 1.1 LED display 7.5.1 Bargraph display The four bargraph displays are located on the front panel above the LCD screen (see Figure 23). By default they monitor the state of each of the 4 amplifier output channel via 6 different LEDs (LOAD, SIGNAL, -25dB, -10dB, -5dB, CLIP).

  • Page 37: Routing And Input Signal Display

    7.5.3 Routing and input signal display The four bargraph displays can also provide information about the signal routing between input and output channels in the current preset, and the input signal level. This information is accessed by pressing and holding either the IN A or IN B key (only available when the main screen is displayed).

  • Page 38: Amplified Controller Protection Systems

    Mains supply Under & Over-voltage Detection The LA8 amplified controller uses an auto-sensing SMPS for mains input voltages 120/230V, 50-60Hz (100V version exists for Japan). The mains supply voltage is monitored at all times for under & over-voltage: if voltages outside a plus or minus 10% range are detected the auto-sensing SMPS will switch off.

  • Page 39: L-Drive: Transducer Protection System

    L-DRIVE: transducer protection system The new L-DRIVE protection feature offers a dual analysis of both signal intensity and voltage in real time and RMS. Under extreme conditions, when component membranes reach the over-excursion zone or if the coil ensemble temperature reaches a critical point, L-DRIVE is activated and acts as a power regulator. As a result, the amount of power delivered to each channel is adjusted to the power handling capacity of each individual transducer on the relevant channel.

  • Page 40: Care And Maintenance

    Filter cleaning The air intake on the front of the LA8 is fitted with a removable filter system. If the filter becomes clogged the unit will not cool as efficiently as it should and may result in reduced output power level performances.

  • Page 41: Troubleshooting

    Foam filter Front frame Figure 27: LA8 filter assembly Troubleshooting This section provides flowcharts to assist the user in troubleshooting problems with the LA8 amplified controller. The keys for interpretation of the flowcharts are the following: Symptom Comment Question Remedy Note: The flowcharts cannot cover every possible scenario the user may encounter.

  • Page 42: No Power, No Sound, Or Sound Level Is Too Low

    AMPLIFIED CONTROLLER User Manual VERSION 1.1 8.3.1 No power, no sound, or sound level is too low No power, no sound, or sound level too low Reboot the controller by Check if AC outlet works, switching it off and on again to connect the AC plug, cancel Standby Mode switch the power on.

  • Page 43: Pour Sound Quality

    8.3.2 Pour sound quality 8.3.3 Overheating Pour sound Overheating quality Clean or replace filter Controller’s Filter clogged? Set output and/or input gain (see section 8.2) output channels lower values * clipping? See section 6.2 for Controller’s information on how to Lower input signal Controller getting input channels...

  • Page 44: Specifications

    AMPLIFIED CONTROLLER User Manual VERSION 1.1 9 SPECIFICATIONS Output power EIA (1% THD, 1 kHz, all channels driven) 4 x 1100 W @ 8 Ω (4 x 1300 W peak) / 4 x 1800 W @ 4 Ω (4 x 2500 W peak) Max output voltage 150 V (Peak voltage, no load) Circuitry...

  • Page 45: Appendix

    LA8 factory preset library (version 1.0) A complete onboard Preset Library is stored in some of the 89 OEM Memory Locations (from 11 to 99) of the LA8 controller to cover all principal sound system configurations for a selected range of L-ACOUSTICS speakers. The table below shows the Version 1.0 of the LA8 Preset Library: 36 presets are available and each one is described with its...
  • Page 46 AMPLIFIED CONTROLLER User Manual VERSION 1.1 Table 4: LA8 factory Preset Library description sheet (version 1.0) N° PRESET NAME OUT 1 OUT 2 OUT 3 OUT 4 DESCRIPTION FAMILY V-DOSC_LO LF_A LF_A MF_A HF_A V-DOSC, full range, LO contour V-DOSC...
  • Page 47 w w w . l - a c o u s t i c s . c o m...
  • Page 48 DÉCLARATIONS DE SÉCURITÉ ® Les informations détaillées ci-dessous s’appliquent au Contrôleur Amplifié L-ACOUSTICS LA8, dénommé par la suite ‘‘le produit’’. Symboles utilisés 1.1.1 Symboles utilisés dans ce manuel Tout au long de ce manuel les risques potentiels sont signalés par les symboles suivants : Le symbole VOLTAGE signale un risque de choc électrique pouvant porter atteinte à...
  • Page 49 2. Suivre les consignes de sécurité 3. Suivre les instructions 4. N’utiliser en aucun cas des équipements ou accessoires non approuvés par L-ACOUSTICS Environnements Utiliser le produit uniquement dans les environnements E1, E2, E3, ou E4 définis dans la norme européenne EN55103-2.
  • Page 50 10. Orages En cas d’orage ou s’il n’est pas utilisé pendant une longue période, déconnecter le produit de l’alimentation principale. Cela ne peut être réalisé qu’en ôtant le cordon d’alimentation de la prise secteur. VOLTAGE Interconnexions Lors de la connexion du produit à un autre équipement, mettre l’interrupteur en position ‘‘arrêt’’ et débrancher tous les équipements de la source d’alimentation.
  • Page 51 électrique, ou d’autres dangers d’origine électrique. VOLTAGE Toute opération de maintenance ou de réparation doit être effectuée par un distributeur agréé par L-ACOUSTICS. Quand un remplacement de pièces est nécessaire, s’assurer que le distributeur utilise exclusivement des pièces spécifiées par le fabricant. Transport Si le produit n’est pas installé...
  • Page 52 13 rue Levacher Cintrat Parc de la Fontaine de Jouvence 91462 Marcoussis Cedex France Déclare que le produit suivant : Contrôleur Amplifié, LA8 Est conforme aux dispositions de : Directive Basse tension 73/23/CEE Directive Compatibilité Électromagnétique 89/336/CEE Règles et standards appliqués : EN60065 (Sécurité...
  • Page 53 Symboles inscrits sur le châssis du produit....................1 Consignes de sécurité importantes ......................... 2 Déclaration de conformité CE..........................5 SOMMAIRE INTRODUCTION Bienvenue chez L-ACOUSTICS ..........................8 Déballage du produit ............................... 8 CONCEPT SYSTÈME Présentation................................9 Configurations Système ............................9 CONTRÔLEUR AMPLIFIÉ LA8 Panneaux avant et arrière............................
  • Page 54 Son de mauvaise qualité ......................... 41 8.3.3 Surchauffe .............................. 41 SPÉCIFICATIONS TECHNIQUES ANNEXE 10.1 Bibliothèque de presets du LA8 (version 1.0) ....................... 43 LA8_UM_ML_1.1 w w w . l - a c o u s t i c s . c o m 7 fr...

  • Page 55: Introduction

    Il est nécessaire de prendre le temps de lire ce manuel pour se familiariser avec les procédures. En raison de l’évolution constante des techniques et des normes, L-ACOUSTICS se réserve le droit de modifier sans préavis les caractéristiques des produits et les informations contenues dans ce manuel. Se référer au site internet www.l-acoustics.com...

  • Page 56: Concept Système

    Le pilotage par DSP de quatre canaux d’amplification offre de larges possibilités d’exploitation grâce à une librairie de presets étoffée permettant toutes les configurations usuelles recommandées pour chaque produit spécifié. Les librairies de presets du LA4 et du LA8 sont construites à partir de six configurations Système types assurant le management et l’amplification de : •...
  • Page 57 VERSION 1.1 Le LA8 intègre dans sa mémoire interne les presets des produits L-ACOUSTICS spécifiés pour une puissance maximum de 1100 Watts sous 8 ohms et 1800 Watts sous 4 ohms. Les produits spécifiés pour le LA8 sont : •...

  • Page 58: Contrôleur Amplifié La8

    CONTRÔLEUR AMPLIFIÉ LA8 Panneaux avant et arrière Figure 3 : Panneaux avant et arrière du contrôleur amplifié LA8 Interrupteur Marche/Arrêt Connecteur XLR pour le signal d’entrée Filtre anti-poussière Connecteur XLR pour la reprise du signal d’entrée Touches d’accès aux paramètres d’entrée + Embase RJ45 pour le commutateur réseau L-NET...

  • Page 59: Éléments Principaux

    5.2.1 Diagramme simplifié Dans un format 2U léger le LA8 regroupe un DSP 2 IN / 4 OUT pilotant 4 canaux d’amplification, une mémoire flash pour le stockage et la gestion des presets, une interface utilisateur en face avant, un module Fast Ethernet pour le pilotage en réseau, des convertisseurs A/D-D/A pour le traitement des signaux d’entrée audio analogiques, et une carte...

  • Page 60: Convertisseurs A/D

    Figure 5 : Architecture du DSP 5.2.3 Convertisseurs A/D Le LA8 utilise deux convertisseurs A/D 24 bits fonctionnant à une fréquence d’échantillonnage de 96 kHz, associés en cascade pour une plage de dynamique de codage record de 130 dB. 5.2.4 Section amplification La section amplification du LA8 utilise une technologie de classe D autorisant une plage de dynamique adaptée au...

  • Page 61: Interface Utilisateur

    éprouvée. La carte L-DGA offre la possibilité de mettre en cascade plusieurs LA8 (et LA4) en utilisant le même type de câblage que pour le réseau de contrôle et de commande L-NET. L’affectation et le routage du bus audio numérique vers un contrôleur amplifié...

  • Page 62: Installation

    Montage Le LA8 a un format 2U (deux unités de rack) et doit être monté dans un rack standard EIA de 19’’ (voir les dimensions du LA8 en Figure 6). Quatre perçages sont prévus à cet effet sur le panneau avant. Utiliser quatre vis et rondelles pour fixer le contrôleur amplifié...

  • Page 63: Ventilation

    Le contrôleur amplifié est muni d’un ventilateur interne pour maintenir une température adaptée à son fonctionnement. Tous les contrôleurs amplifiés L-ACOUSTICS sont ventilés du panneau avant vers le panneau arrière. Ainsi, si plusieurs contrôleurs sont installés dans un même rack, il est nécessaire de les poser directement les uns sur les autres sans laisser d’espace, ou de poser des panneaux vierges entre eux.

  • Page 64: Commutateur Marche/Arrêt

    À l’allumage du contrôleur amplifié (Figure 8) la mise en service s’effectue après 20 secondes de tests internes dont la séquence est décrite dans la section 7.4.1. Le LA8 n’est en service et opérationnel que lorsque l’écran principal s’affiche (voir la section 7.2).
  • Page 65 CONTROLEUR AMPLIFIE Manuel Utilisateur VERSION 1.1 Figure 9 : Câblage des connecteurs d’entrée XLR L’impédance d’entrée est suffisamment grande (22 kΩ, symétrique) pour autoriser la connexion de plusieurs contrôleurs en série ou en parallèle. Pour mettre en série des contrôleurs amplifiés utiliser le connecteur XLR mâle (labellisé...
  • Page 66 Figure 10 : Connexions aux haut-parleurs (schéma de principe) Avant de câbler un système, se référer aux manuels spécifiques des enceintes pour plus d’information. IMPORTANT Pour des raisons de sécurité et de performances, utiliser uniquement des câbles d’enceintes munis de conducteurs en cuivre totalement isolés. Pour conserver un facteur d’amortissement suffisamment élevé...

  • Page 67: Câblage L-Net

    VERSION 1.1 6.6.3 Câblage L-NET Le raccordement physique du LA8 à réseau de contrôleurs piloté par l’application LA NETWORK MANAGER s’effectue par un câblage CAT5e STP (ou de catégorie supérieure) et des connecteurs RJ45 via les deux embases entrée/sortie Fast Ethernet situées en face arrière du contrôleur (Figure 11).

  • Page 68: Exploitation

    EXPLOITATION Quick access Le LA8 offre trois fonctions en accès rapide : le mute, le gain, et le verrouillage des commandes en face avant. 7.1.1 Mute Une pression instantanée (moins de 300 ms entre le clic et le déclic) sur l’une des 4 touches de paramètres de sortie a pour effet de muter ou démuter immédiatement la voie concernée, quelle que soit la manipulation en cours (par...

  • Page 69: Gain

    Notes : La fonction gain en quick access n’est possible qu’à partir de l’écran principal. Selon le preset sélectionné le réglage du gain peut être verrouillé par L-ACOUSTICS. Dans ce cas une croix (X) est affichée à l’écran à la place de la valeur de gain.
  • Page 70 4. Adresse IP (de 1 à 253) L’adresse IP permet d’identifier le contrôleur au sein d’un réseau qui comporte plusieurs contrôleurs LA4 et/ou LA8. Les caractéristiques et le réglage de l’adresse IP sont décrits dans le menu OPTION (section 7.3.7). 5. Étoile témoin (*) L’étoile est un témoin qui apparaît lors de toute modification par l’utilisateur des réglages du preset en cours...

  • Page 71: Menu De L'interface Utilisateur

    Lire en temps réel la température et la tension RMS pour chaque canal d’amplification. Afficher l’adresse fixe (MAC ADDRESS) du LA8 ainsi que les versions du système d’exploitation et de la bibliothèque de presets chargés dans le contrôleur. Pour accéder à l’un des menus suivre la procédure décrite ci-dessous et illustrée en Figure 15 : 1.

  • Page 72: Load Preset (Utilisateur : 1 À 10, Fabricant : 11 À 99)

    (Ou presser la touche ESC pour annuler et revenir au menu précédent.) 3. Presser la touche OK ou l’encodeur pour valider le preset et le rendre opérationnel dans le LA8. (Ou presser la touche ESC pour annuler et revenir au menu précédent.) L’écran principal réapparaît avec l’affichage des caractéristiques du nouveau preset (voir la section 7.2).

  • Page 73: Store Preset (Zones Mémoires Utilisateur 1 À 10)

    Figure 17 : Sauvegarde d’un preset Note : Changer le nom d’un preset n’annule pas ses caractéristiques intrinsèques, notamment les champs verrouillés par L-ACOUSTICS. LA8_UM_ML_1.1 w w w . l - a c o u s t i c s . c o m...

  • Page 74: Delete Preset (Zones Mémoires Utilisateur 1 À 10)

    7.3.4 DELETE PRESET (Zones mémoires utilisateur 1 à 10) Ce menu permet d’effacer un preset préalablement sauvegardé par l’utilisateur dans l’une des zones mémoires 1 à 10. Après avoir sélectionné le menu DELETE PRESET suivre la procédure ci-dessous (illustrée par la Figure 18) : 1.

  • Page 75: Preset Parameters

    à l’entrée ou la sortie désirée. Selon le preset sélectionné, des paramètres peuvent être verrouillés par L-ACOUSTICS. Dans ce cas une croix (X) est affichée à l’écran à la place de la valeur du paramètre.

  • Page 76: Clear Group Parameters

    7.3.6 CLEAR GROUP PARAMETERS Ce menu permet d’annuler les paramètres de groupe (voir le manuel utilisateur ‘‘LA NETWORK MANAGER’’). Ces paramètres sont le Nom, le Gain, le Délai, et le Contour d’égalisation définis dans l’application LA NETWORK MANAGER. Après avoir sélectionné le menu CLEAR GROUP PARAMETERS suivre la procédure ci-dessous (illustrée par la Figure 20) : 1.

  • Page 77: Options

    VERSION 1.1 7.3.7 OPTIONS Ce menu permet de régler le numéro d’affectation du LA8 au sein d’un réseau, le type de signal d’entrée (analogique ou numérique), l’unité de mesure du délai, et le contraste de l’écran d’affichage LCD. En outre, dans ce menu on peut lire en temps réel la température et la tension RMS pour chaque canal d’amplification, l’adresse fixe (MAC ADDRESS), les versions du système d’exploitation et de la bibliothèque de presets chargée dans le...
  • Page 78 Volet NETWORK ADDRESS Il est possible de créer une architecture réseau comprenant jusqu’à 253 contrôleurs amplifiés LA4 ou LA8 en utilisant le réseau propriétaire L-NET. Chaque contrôleur doit être identifié par son adresse IP (voir la note ci-dessous) composée de quatre identifiants sous la forme 192.168.1.XXX.
  • Page 79 Exemple :La Figure 22 indique la version 2.1.3.0. Note : Vérifier sur le site www.l-acoustics.com si une nouvelle version du système est disponible en téléchargement. Se référer au manuel utilisateur ‘‘LA NETWORK MANAGER’’ pour la procédure de mise à jour.

  • Page 80: Messages D'écran

    Le premier écran indique que toutes les LEDs s’allument momentanément pour tester leur fonctionnement. L-ACOUSTICS LA8 Le second écran affiche le type du contrôleur amplifié L-ACOUSTICS utilisé, ainsi PRESET VERSION 1.0 que la version de la librairie de presets chargée dans le contrôleur.

  • Page 81: L'affichage Led

    7.5.2 La LED ‘‘L-NET’’ La LED jaune ‘‘L-NET’’ (Figure 24) est allumée quand le LA8 est sous le contrôle de l’application LA NETWORK MANAGER (voir le manuel ‘‘LA NETWORK MANAGER’’). Note : Les commandes du panneau avant du contrôleur restent accessibles.

  • Page 82: Informations De Routage

    7.5.3 Informations de routage Une autre fonction des LED est d’indiquer le matriçage entre les voies d’entrée et de sortie, ainsi que le niveau d’entrée des voies A et B. Ces informations sont obtenues en maintenant l’une des touches IN A ou IN B (uniquement quand l’écran principal est affiché).

  • Page 83: Systèmes De Protection Du Contrôleur Amplifié

    7.6.3 Détection des sous-tensions ou des surtensions secteur Le contrôleur amplifié LA8 est équipé d’une alimentation SMPS adaptative pour les tensions secteur 120/230V, 50-60Hz (une version 100V existe pour le Japon). La tension du secteur d’alimentation est mesurée en permanence afin de détecter d’éventuelles sous-tensions ou surtensions : si la tension sort d’un intervalle de plus ou moins 10 % par...

  • Page 84: Anomalies Du Dsp Et Du Système D'exploitation

    7.6.7 Anomalies du DSP et du système d’exploitation Quand le DSP et le système d’exploitation LINUX ne peuvent pas communiquer entre eux, certains réglages de paramètres sont susceptibles d’être modifiés, ce qui peut conduire à la détérioration des haut-parleurs connectés au contrôleur.

  • Page 85: Entretien Et Maintenance

    CONTROLEUR AMPLIFIE Manuel Utilisateur VERSION 1.1 ENTRETIEN ET MAINTENANCE Informations pour la maintenance Dans des conditions normales d’utilisation le contrôleur amplifié doit pouvoir fonctionner correctement et sans incident pendant des années. La seule opération de maintenance incombant à l’utilisateur est le nettoyage ou le changement du filtre situé...

  • Page 86: Dépannage

    Armature frontale Figure 27 : Démontage du filtre Dépannage Cette section présente des organigrammes d’aide à la résolution des problèmes pouvant survenir lors de l’utilisation du contrôleur amplifié LA8. La nomenclature des organigrammes est la suivante : Cause Commentaire Question Solution Note : Les organigrammes ne peuvent pas prévoir l’ensemble des scenarios possibles.

  • Page 87: Pas D'alimentation, Pas De Son, Ou Son Trop Faible

    CONTROLEUR AMPLIFIE Manuel Utilisateur VERSION 1.1 8.3.1 Pas d’alimentation, pas de son, ou son trop faible Pas d’alimentation, Vérifier que le commutateur pas de son, ou son est en position Marche, trop bas Rebooter le contrôleur en que la prise de courant est éteignant puis rallumant afin branchée, que le secteur d’annuler le mode Standby...

  • Page 88: Son De Mauvaise Qualité

    8.3.2 Son de mauvaise qualité 8.3.3 Surchauffe Son de mauvaise Surchauffe qualité Un signal de Réduire le gain des voies Nettoyer ou remplacer le Le filtre est-il sortie atteint-il le de sortie et/ou des voies filtre (voir la section 8.2) encrassé...

  • Page 89: Spécifications Techniques

    CONTROLEUR AMPLIFIE Manuel Utilisateur VERSION 1.1 SPÉCIFICATIONS TECHNIQUES Puissance fournie EIA (1% THD, 1 kHz, tous canaux alimentés) 4 x 1100 W @ 8 Ω (4 x 1300 W crête) / 4 x 1800 W @ 4 Ω (4 x 2500 W crête) Tension max sortie 150 V (tension crête, sans charge) Modèle...

  • Page 90: Annexe

    99) pour assurer le pilotage des principales configurations pour une sélection d’enceintes L-ACOUSTICS. Le tableau ci- dessous présente la version 1.0 de la librairie de presets du LA8 : 36 presets sont disponibles et chacun est décrit avec ses numéro d’emplacement mémoire, nom, assignations de canaux, et familles.
  • Page 91 CONTROLEUR AMPLIFIE Manuel Utilisateur VERSION 1.1 Tableau 4 : Bibliothèque de presets du LA8 (version 1.0) N° Nom du preset OUT 1 OUT 2 OUT 3 OUT 4 Description Famille V-DOSC_LO LF_A LF_A MF_A HF_A V-DOSC, large bande, contour LO...
  • Page 92 CONTROLEUR AMPLIFIE Manuel Utilisateur VERSION 1.1 Référence du document : LA8_UM_FR_1 _________________ © Copyright 2007 par L-ACOUSTICS Parc de la Fontaine de Jouvence, 91462 Marcoussis Cedex, France _________________ Date de diffusion : 14 Septembre 2007 LA8_UM_ML_1.1 w w w . l - a c o u s t i c s . c o m...
