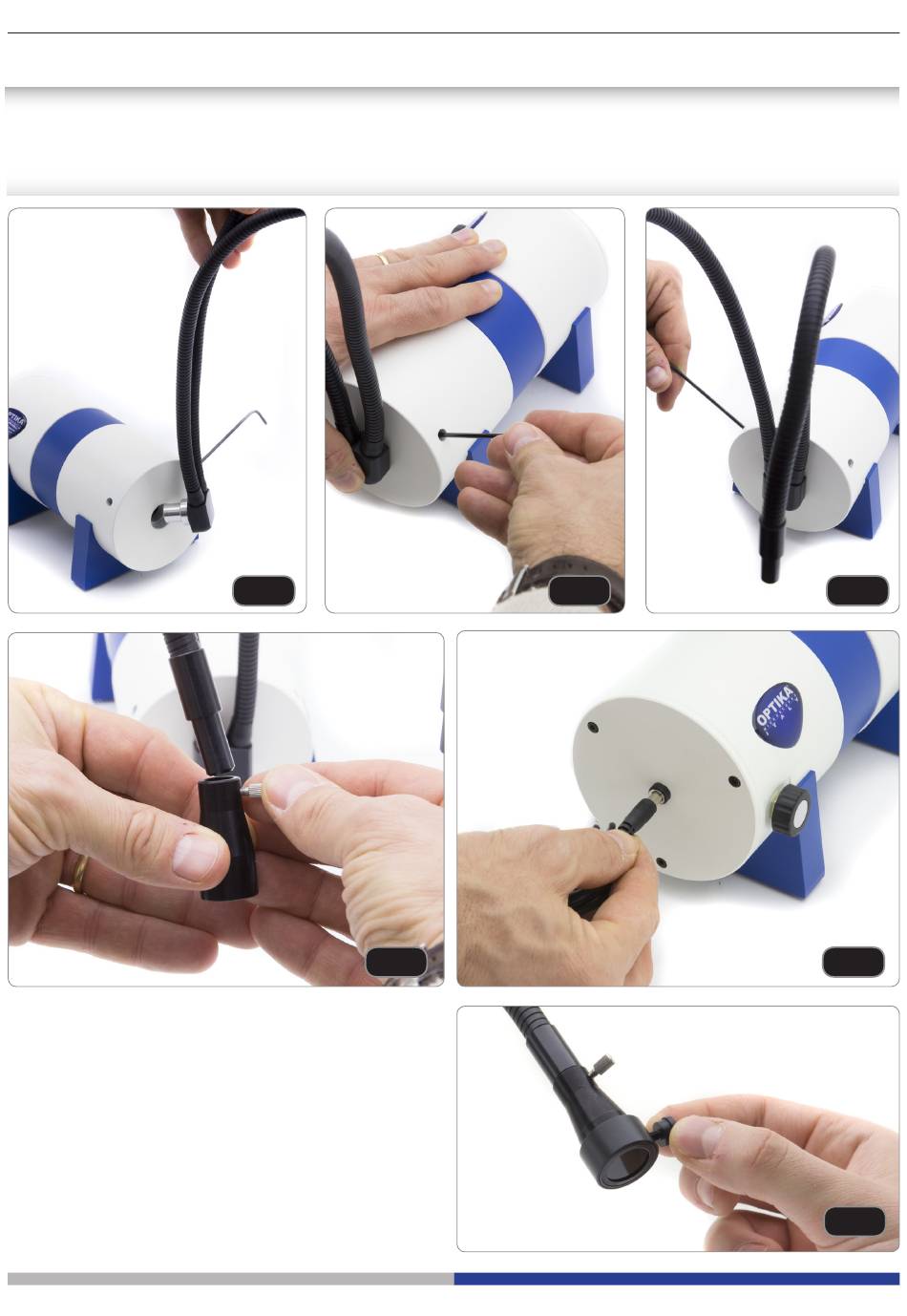

Assemblaggio degli accessori opzionali (CL-11.1 o CL-12)
1. Inserire il connettore della fibra ottica nell'alloggiamento dell'illuminatore e serrare le viti (Fig. 1-3)
2. Inserire le lenti focalizzatrici nella parte terminale dei due bracci della guida luce (Fig. 4)
3. Connettere l'alimentatore. (Fig. 5)
4. Inserire i filtri polarizzatori (Fig. 6)
Montare i filtri polarizzatori sulla parte terminale delle
lenti focalizzatrici e serrare la vite di fissaggio
Regolare l'effetto di polarizzazione ruotando ciascun
filtro in funzione della posizione dell'analizzatore
montato sul corpo dello stereomicroscopio.
Fig.1
Fig.4
Pagina 10
Fig.2 Fig.3
Fig.5
Fig.6
