BMW R 1200 R
ab Baujahr 2015
Motorschutzbügel
Nr.: 501.676 00 04 ROT

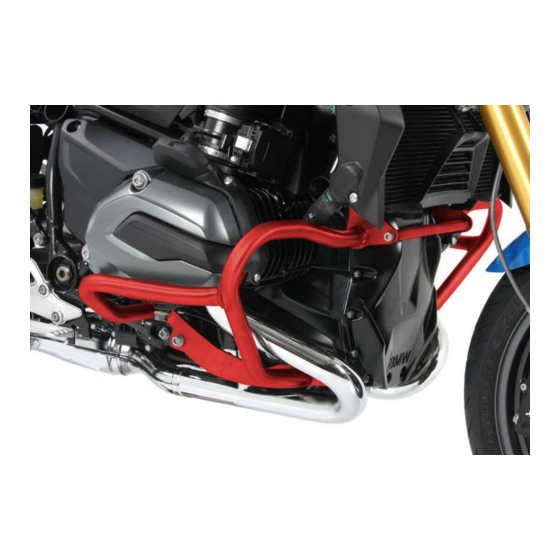

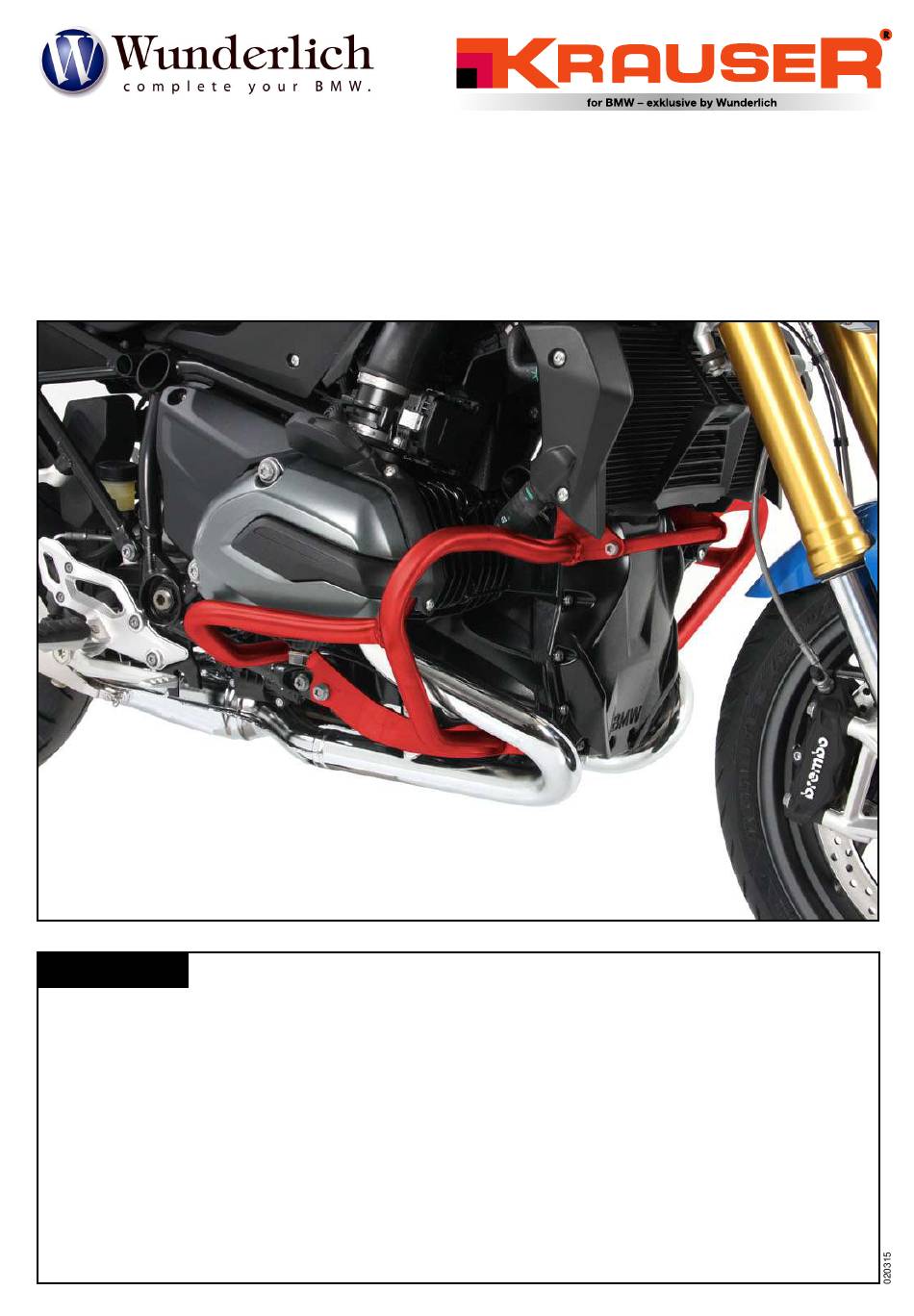

Abbildung zeigt den optionalen Verbindungsbügel rot (Artikel-Nr. 700008845)
Hinweise
Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen.
Für den Bereich der BRD gilt: Ein Eintragung in die Fahrzeugpapiere ist nicht erforderlich.
Montagehinweis:
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben
dann auf das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist.
Schraubensicherungsmittel Loctite 243 mittelfest verwenden.
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Krauser 501.6760004 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Wunderlich Krauser 501.6760004

  • Page 1 BMW R 1200 R ab Baujahr 2015 Motorschutzbügel Nr.: 501.676 00 04 ROT Abbildung zeigt den optionalen Verbindungsbügel rot (Artikel-Nr. 700008845) Hinweise Beachten Sie die in Ihrem Land geltenden Zulassungsbestimmungen. Für den Bereich der BRD gilt: Ein Eintragung in die Fahrzeugpapiere ist nicht erforderlich. Montagehinweis: Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung.
  • Page 2 BMW R 1200 R ab Baujahr 2015 Motorschutzbügel Nr.: 501.676 00 04 ROT Bausatz Werkzeuge 700008843 Motorschutzbügel links rot Inbusschlüssel 6 700008844 Motorschutzbügel rechts rot Gabel-Ringschlüssel 12/13 700008842 Schraubensatz: 2x Inbusschrauben M8x20mm 2x Inbusschrauben M8x40mm 2x selbstsichernde Muttern M8 6x U-Scheiben Ø8,4 2x U-Scheibe Ø8,4 x 3 mm 2x U-Scheiben Ø10,5 1x Stahldistanz Ø18 x Ø9 x 7mm...
  • Page 3 BMW R 1200 R ab Baujahr 2015 Motorschutzbügel Nr.: 501.676 00 04 ROT Montage des Motorschutzbügel vorne oben rechts: Der Motorschutzbügel wird von hinten an der Rahmenlasche verschraubt. Zwischen Motorschutzbügel und Rahmenlasche die Distanz Ø18 x Ø 9 x 7mm einfügen. Die Verschraubung erfolgt mit der Inbusschraube M8 x 40mm, U –...
  • Page 4 BMW R 1200 R ab Baujahr 2015 Motorschutzbügel Nr.: 501.676 00 04 ROT Befestigung des Motorschutzbügels hinten unten links und rechts: Mit der in Schritt 3 demontierten Originalschraube. Zwischen Rahmen und Motorschutzbügel die U-Scheibe ø10,5 fügen. Fahrtrichtung Als weiteres Zubehör für die BMW bieten wir den Verbindungsbügel an.
  • Page 5 BMW R 1200 R from date of manufacture 2015 Engine guard No.: 501.676 00 04 RED Figure shows the optional bracing bow red (part no. 700008845) Note Installation note: Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action, you should ask your local distributor to do it.
  • Page 6 BMW R 1200 R from date of manufacture 2015 Engine guard No.: 501.676 00 04 RED Tools required 700008843 Crash bar left red Allen key 6 700008844 Crash bar right red Wrench 12/13 700008842 Screw kit: 2x allen screw M8x20mm 2x allen screw M8x40mm 2x self-lock nut M8 6x washer Ø8,4...
  • Page 7 BMW R 1200 R from date of manufacture 2015 Engine guard No.: 501.676 00 04 RED Fastening of the engine guard front top right: on the inside of the frame flap. Add spacer Ø18 x Ø 9 x 7mm between crash bar and flap.
  • Page 8 BMW R 1200 R from date of manufacture 2015 Engine guard No.: 501.676 00 04 RED Fastening of the engine guard left and right rear bottom: with the original screw, dismantled in step 3. Add washer ø 10,5 between frame and engine guard.
