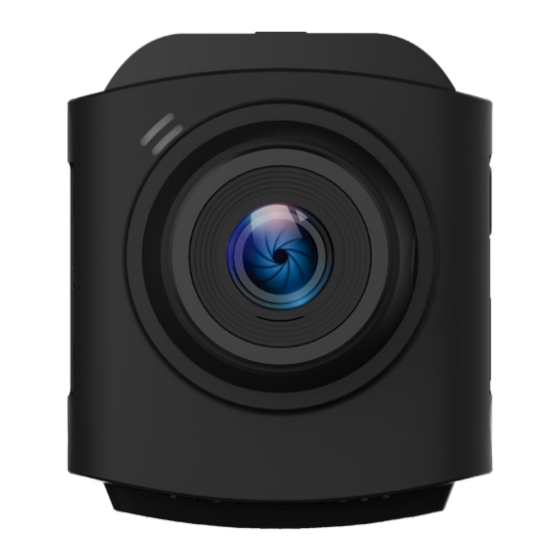

Summary of Contents for RSC tonto

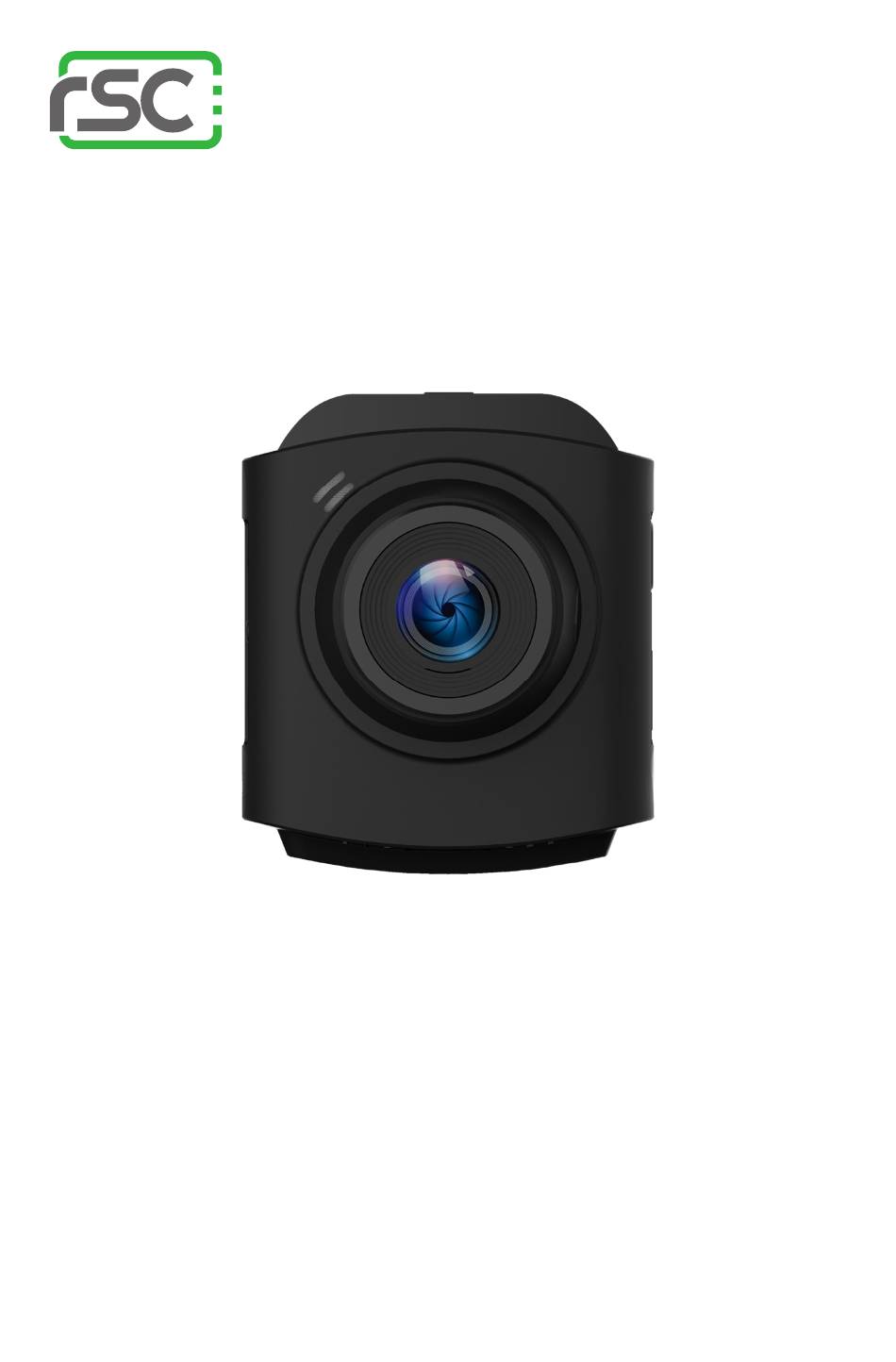

- Page 1 User Manual Copyright © 2018 RSC Labs Inc. All rights reserved Rev 1.01...
-
Page 2: Table Of Contents
Table of Contents Page Box Contents............1 Camera Overview..........2-3 Installation............4-7 Insert memory card Attach mount to camera Remove Lens Protection Film Installing the camera Connect the power cable Adjust Camera Angle Organize the wiring Camera Operation..........8-9 Button usage and operation Initial Camera Setup Using the Camera.......... -
Page 3: Box Contents
Box Contents tonto Camera GPS Suction Cup Car Power Adapter Charging Cable Mount... -
Page 4: Camera Overview
Camera Overview Mounting Slot Top View Speaker Camera Lens Power/ Screen Off Power Port Button Reset Button SD Card Slot Left view Front View Right view Microphone Bottom View... - Page 5 Camera Overview Record LED Power LED (Red) (Blue) Return / File Lock OK / Mute Up / Mode / Playback Down / Menu Back View LED Status Activity Status Solid Red Not Recording Record Flashing Red Video Recording (Red) Power Solid Blue Power connected.
-
Page 6: Installation
Installation 1. Insert memory card Insert a microSD memory card into the memory card slot located at the left side of the LCD screen. Be aware of the orientation shown in the picture below (Electrical contacts of the memory card should be facing the LCD display side of the camera, with the notches of microSD card facing up.) When the memory card is successfully inserted, you will hear a ‘clicking’... -
Page 7: Remove Lens Protection Film
Installation 3. Remove Lens Protection Film Before installing the camera onto the windshield, remove the Protection film from the camera lens. For best results, please try to avoid touching the camera lens with fingers, as fingerprints and/or oil may degrade image quality. 4. -
Page 8: Connect The Power Cable
Installation 5. Connect the power cable Connect the microUSB Charging Cable into the GPS module located at the Suction Cup Mount. Carefully route the power cable around the windshield and tuck the wire under the trim. When complete, insert the Car Charger into your vehicle’s cigarette lighter socket. -
Page 9: Organize The Wiring
Installation 7. Organize the wiring Hide the power cable by tucking the cable into the space between the seams of the vehicle headliner and the top of the windshield. Route the cable down from the side of the windshield... -
Page 10: Camera Operation
Camera Operation Button usage and operation The camera is primarily operated and controlled using buttons located at the bottom of the camera. Depending on the current mode of operation, the functions of the button will change accordingly. Listed below is a chart of how each button operates in different camera modes. -
Page 11: Initial Camera Setup
Camera Operation Initial Camera Setup Upon powering up the camera for the first time, you will need to complete the initial setup process. 1. Select a Language 2. Set Time, Date & Timezone 3. Select Speed Unit Upon completion of initial setup, the camera will enter normal video recording mode. -
Page 12: Using The Camera
Using the camera Powering On / Off The camera is designed to automatically power on when it receives power from the car power adapter. A start-up sound will be played when the camera has started successfully. Automatic: When the camera is ON, simply turn OFF the engine or unplug the power cable and the camera will switch OFF automatically. -
Page 13: Retrieving Your Videos
Using the camera Enable Screen Saver Manually To manually enable screen saver, press the Power button once, and the screen will turn off, while the camera is still recording video. Press any button on the camera to deactivate Screen Saver. Enable/Disable Audio Recording Audio recording can be enabled/disabled by pressing the “OK”... -
Page 14: Camera Settings
Camera Settings Settings Menu There are a total of 6 settings pages. These screens are numbered from 1 - 6 on the top right corner of the screen. Each screen contains 4 settings. To change a setting, use the up/down arrow keys to navigate to the desired option, and press the OK button for selection. - Page 15 Camera Settings Change display language of the camera Enable/Disable Parking Surveillance Mode Default: Off Enable/Disable ADAS Functions Adjust System Volume Change Speed Unit between KM/H and MPH. Default: KM/H Toggle WDR Setting Default: On Toggle GPS Coordinates Format between Decimal (DD) and Degrees (DMM) Default: DMM Erase all files stored on memory card Change Memory Card Format reminder interval Default: 30 Days...
-
Page 16: Activating Adas
Using ADAS Activating ADAS The tonto offers additional driver’s safety with Front Collision Warning (FCW) and Lane Departure Warning System (LDWS), part of Advanced driver- assistance systems. These functions provides a reminder to the driver when the camera detects a possible front collision, or when it detects the vehicle swaying out of lane. -
Page 17: Adas Usage & Calibration Status
Using ADAS ADAS Usage & Calibration Status FCW Calibration FCW Distance Left Lane Calibration Right Lane Calibration FCW is calibrated. When calibrated, the approximate distance between the camera and the object in front is shown on the left side of the screen. FCW is not calibrated or unable to read the object in front of the camera. -
Page 18: Faq
What happens when my memory card is full? The RSC tonto allows its user to configure the length of each video segment (Available intervals are at 1, 3, and 5 minutes) When the memory card is full, the earlier recorded videos will be overwritten, except for those which are protected by a manual file lock or G-Sensor Emergency lock. - Page 19 PC has been restarted, please disconnect and reconnect the cable to the Dash Cam. Video files cannot be played. The video files from the tonto are saved in .MP4 format, and may not be compatible with your PC if suitable playback software is not installed. Video Image is blurred.
-
Page 20: Notice
(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. RSC Labs Inc. declares that this Radio-Frequency peripheral is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. -
Page 21: Warranty
Notice Warranty This RSC product is warranted by RSC LABS to be free from defects in material and workmanship for one (1) year from the date of purchase. PROOF OF PURCHASE IS REQUIRED TO OBTAIN WARRANTY SERVICE. During this period if this product is found to be defective in material or... - Page 22 ©2018 RSC Labs Inc. RSC and the RSC logo are trademarks or registered trademarks of RSC Labs Inc. Android, Google Play, and the Google Play logo are trademarks of Google LLC. Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S.
- Page 23 Manuel d’utilisateur Copyright © 2018 RSC Labs Inc. Tous les droits sont réservés. Rev 1.01...
-
Page 24: Contact
Table des matières Page Contenu de la boîte ..........1 Vue d’ensemble de la caméra ......2-3 Installation ............4-7 Insérer une carte mémoire Attacher le support à la caméra Retirer le film de protection de la lentille Installation de la caméra Connectez le câble d’alimentation Ajuster l’angle de la caméra Organiser le câblage... -
Page 25: Contenu De La Boîte
Contenu de la boîte tonto Camera Support de Adaptateur de Câble de ventouse GPS voiture charge... -
Page 26: Vue D'ensemble De La Caméra
Vue d’ensemble de la caméra Emplacement de montage Vue de haut Objectif de Orateur la caméra Bouton d’alimenta- Port d’alimentation tion / écran éteint Bouton de réinitialisa- Fente pour tion carte SD Vue de Vue de face Vue de gauche droite Microphone Vue de dessous... - Page 27 Vue d’ensemble de la caméra Enregistrer LED LED de puissance (Rouge) (Bleu) Retour / Verrouillage OK / Muet Haut / Mode / Lecture Bas / Menu Vue arrière Statut LED Activité Statut Rouge solide Pas d’enregistrement. Enregis- trer LED Rouge cligno- Enregistrement video.
-
Page 28: Installation
Installation 1. Insérer une carte mémoire Insérez une carte mémoire microSD dans la fente pour carte mémoire située sur le côté gauche de l’écran LCD. Soyez conscient de l’orientation indiquée sur l’image ci-dessous (les contacts électriques de la carte mémoire doivent être orientés vers l’écran LCD, les encoches de la carte microSD étant orientées vers le bas.) Lorsque la carte mémoire est correctement insérée, “cliquant”... -
Page 29: Retirer Le Film De Protection De La Lentille
Installation 3. Retirez le film de protection de lentille Retirez le film de protection de l’objectif de la caméra avant d’installer la caméra sur le pare-brise. Pour de meilleurs résultats, essayez d’éviter de toucher l’objectif de la caméra avec les doigts, car les empreintes digitales et / ou l’huile peuvent dégrader la qualité... -
Page 30: Connectez Le Câble D'alimentation
Installation 5. Connectez le câble d’alimentation Branchez l’extrémité du câble microUSB du câble de chargement dans le module GPS du support d’aspiration. Acheminer soigneusement le câble d’alimentation autour du pare-brise et placer le câble sous la garniture. Une fois terminé, insérez le chargeur de voiture dans le port allume-cigare de votre véhicule. -
Page 31: Organiser Le Câblage
Installation 7. Organisez le câblage Cachez le câble d’alimentation en repliant le câble dans l’espace entre les joints de la garniture de toit du véhicule et le haut du pare-brise. Faites passer le câble du côté du pare-brise. -
Page 32: Utilisation Du Bouton Et Fonctionnement
Opération de caméra Utilisation du bouton et fonctionnement La caméra est principalement utilisée et contrôlée à l’aide des boutons situés au bas de la caméra. Selon le mode de fonctionnement actuel, les fonctions du bouton changent en conséquence. La liste ci-dessous présente un graphique de la façon dont chaque bouton fonctionne dans différents modes de caméra. -
Page 33: Configuration Initiale De La Caméra
Opération de caméra Configuration initiale de la caméra Lors de la mise sous tension de l’appareil photo pour la première fois, vous devrez terminer le processus d’installation initial. 1. Sélectionnez une langue 2. Réglage de l’heure, de la date et le fuseau horaire 3. -
Page 34: Utilisation De L'appareil Photo
Utilisation de l’appareil photo Allumer/ éteindre La camera a une conception d’allumé automatiquement le moment qu’il est reçoit l’énergie de l’adaptateur d’alimentation. Un bruit va se produire quand la camera est prêt. Automatique : Quand la camera est allumée, arrêtez le moteur ou enlevez le câble d’alimentation et la camera va s’éteindre. -
Page 35: Récupérer Vos Vidéos
Utilisation de l’appareil photo Activer /Désactiver l’enregistrement audio L’enregistrement audio peut être activer ou désactiver en appuyant le bouton avec la flèche bas lorsque la camera est allumé et est dans la mode d’enregistrer. Une icône avec un microphone muet va s’apparaitre au coin droite de l’écran qui confirme l’action. -
Page 36: Les Paramètres De La Caméra
Les paramètres de la caméra Menu Paramètres Il y a un total de 6 pages de paramètres. Ces écrans sont numérotés de 1 à 5. Chaque écran contient 4 paramètres. Pour modifier un paramètre, utilisez les touches fléchées haut / bas pour naviguer jusqu’à l’option souhaitée et appuyez sur le bouton OK pour la sélection. - Page 37 Les paramètres de la caméra Changer la langue d’affichage de la caméra Activer / désactiver le mode de surveillance de stationnement Activer / désactiver ADAS Ajuster le volume du système (comme le bip de bouton et les alertes ADAS)Par Default: 100% Changer de vitesse entre KM / H et MPH.
-
Page 38: Activation De Adas
Utiliser ADAS Activation de ADAS L’ichigo offre une sécurité supplémentaire du conducteur grâce à l’avertisseur de collision frontale (FCW) et au système d’avertissement de sortie de voie (LDWS). Ces fonctions fournissent un rappel au conducteur lorsque l’appareil photo détecte une collision frontale possible ou lorsqu’il détecte que le véhicule se déverse de la voie. -
Page 39: Adas Utilisation Et État D'étalonnage
Utiliser ADAS ADAS Utilisation et état d’étalonnage Étalonnage FCW FCW Distance Calibration de la bonne voie Calibration de la voie gauche FCW est calibré. Une fois calibrée, la distance approximative entre la caméra et l’objet à l’avant est indiquée sur le côté gauche de l’écran. -
Page 40: Faq
Qu’est ce qui ce passe si la carte de mémoire est pleine? Le RSC ichigo permet à l’utilisateur de configurer la longueur de chaque séquence vidéo (Intervalles disponible a 1,3 et 5 minutes). Quand la carte de mémoire est pleine, les enregistrements les plus vieux sont écrasés sauf les dossiers qui sont manuellement protégés ou par le G-sensor/capteur-G... - Page 41 L’écran devient blanc après quelques minutes. La mode pour l’économiseur d’écran est ON/Allumer. Changer les paramètres a OFF/Désactiver. La mode de défaut est OFF/Désactive. La batterie ne charge pas. Assurez que la camera de tableau de bord est brancher a un source fiable est que le câble d’alimentation pour l’auto est utilisé...
- Page 42 RSC Labs Inc. peut entraîner la nullité du droit d’utilisation de cet équipement. RSC Labs Inc. déclare par la présente que le caméra de tableau de bord est conforme aux exigences essentielles et aux autres provisions applicables de la...
-
Page 43: Garantie
D’ACHAT ET UNE PREUVE DE LA DATE D’ACHAT (ACTE DE VENTE) POUR OBTENIR UN SERVICE DE GARANTIE. Ce produit RSC LABS est garanti par RSC LABS INC. Inc. d’être sans défaut au niveau du matériel et de la fabrication pendant un (1) an à partir de la date d’achat. -
Page 44: Contact
©2018 RSC Labs Inc. RSC et le logo RSC sont des marques commerciales ou des marques déposées de RSC Labs Inc. Android, Google Play et le logo Google Play sont des marques de commerce de Google LLC. Apple et le logo Apple sont des marques déposées d’Apple Inc., enregistrées aux États-Unis et dans d’autres pays.
