Summary of Contents for RSC duDuo e1

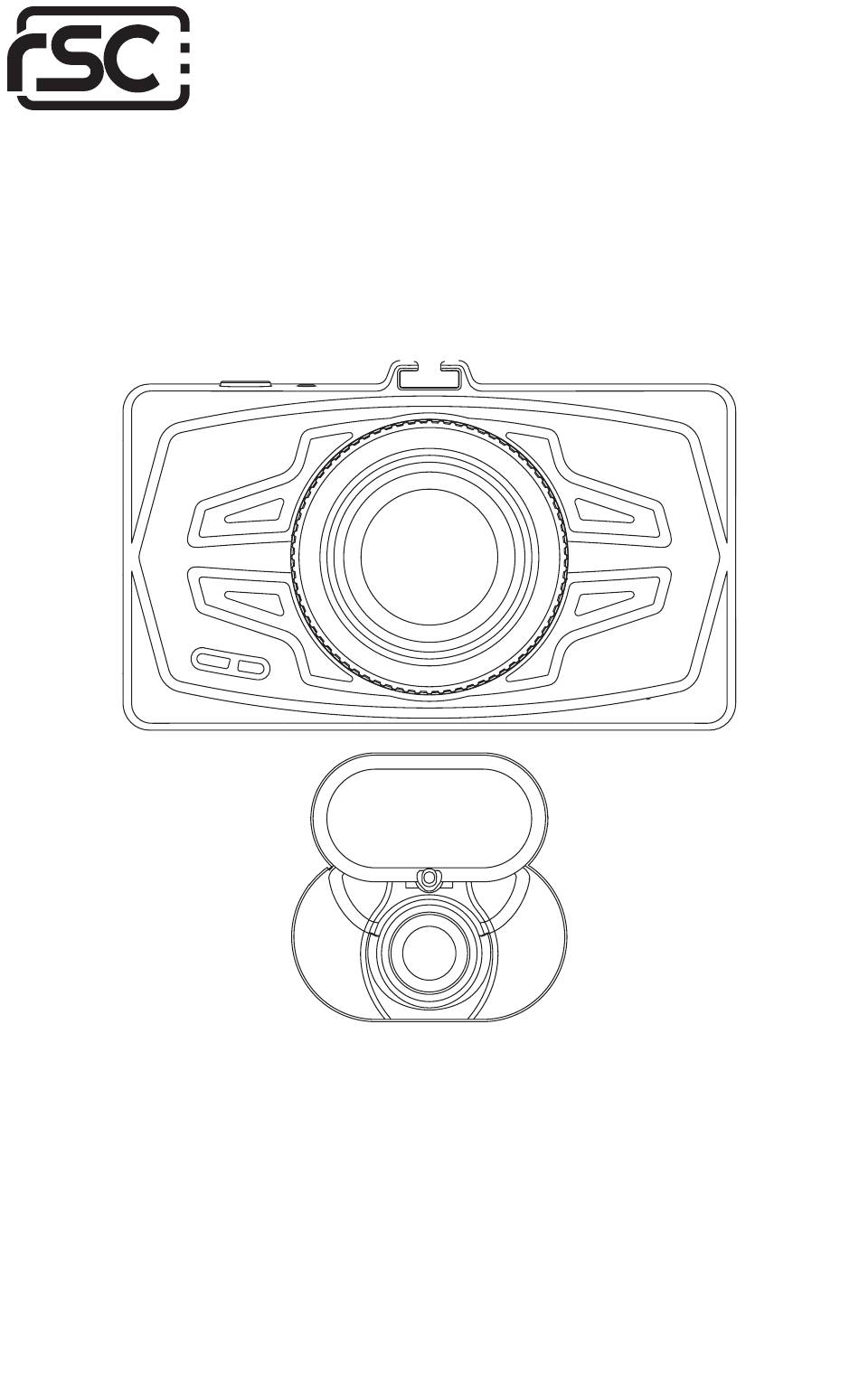

- Page 1 Dual channel dashcam User Manual Copyright © 2018 RSC Labs Inc. All rights reserved...
-
Page 2: Table Of Contents
Table of Contents Page Box Contents..........1 Camera Overview......... 2-3 Installation..........4-7 Insert memory card Attach mount to Camera Installing the Front Camera Remove Lens Protection Film (Front) Installing the Rear Camera Remove Lens Protection Film (Rear) Connect Dual Channel Cable Connect Power Cable Connect Rear Camera Cable Organize the wirings... -
Page 3: Box Contents
Box Contents duDuo e1 duDuo e1 Front Camera Rear Camera Car Power Adapter Rear Camera Cable Suction Cup Mount 3M Adhesive Tape for Front Camera for Rear Camera... -
Page 4: Camera Overview
Camera Overview Front Camera Reset Power/LCD Off Power Port Top View Camera Lens Speaker Microphone Front View HD Out Bottom View... - Page 5 Camera Overview Menu/Return Up / microSD Switch Screen Card Slot Down / Microphone Mute Status LED OK / Protect File / Snapshot Back View Rear Camera 3M Adhesive Tape Mount Rear Camera Lens Front View Rear Camera Cable Connection Top View...
-
Page 6: Installation
Installation 1. Insert memory card Insert a microSD memory card into the memory card slot located on the left side of the LCD screen. Be aware of the orientation shown in the picture located on the right. (Electrical contacts of the memory card should be facing the LCD display side of the camera, with the notches of microSD card facing up.) When the memory card is successfully... -
Page 7: Remove Lens Protection Film (Front)
Installation 4. Remove Lens Protection Film (Front) Remove the Protection film from the Front Camera’s lens. For best video recording results, please try to avoid touching the camera lens with fingers, as fingerprints and/or oil may degrade image quality. 5. Install the rear camera Locate a suitable position on your rear windshield to install the rear camera. -
Page 8: Connect Dual Channel Cable
Installation 7. Connect Dual Channel Cable The dual channel cable consists of 3 separate plugs. The first is a microUSB male plug “labelled B” that has two joined cables in Y-split form. The second plug is a microUSB female port. The third plug is an angled microUSB plug for the Rear Camera. -
Page 9: Organize The Wirings
Installation 10. Organize the wires Hide the power cable by tucking the cable into the space between the seams of the vehicle headliner and the top of the windshield. Route the power cable down from one side of the windshield along the A pillar trim and route the Rear Camera cable down from the other side of the vehicle. -
Page 10: Camera Operation
Camera Operation Button usage and operation The camera is primarily operated and controlled using the buttons located at the right side of the camera. Depending on the current mode of operation, the function of the buttons will change accordingly. Listed below, is a chart of how each button operates in different camera modes;... -
Page 11: Initial Camera Setup
Camera Operation Initial Camera Setup Upon powering up the camera for the first time, you will need to complete the initial setup process; 1. Select a Language 2. Setting Time & Date Upon completion of initial setup, the camera will enter normal video recording mode. -
Page 12: Using The Camera
Using the camera Powering On / Off The camera is designed to automatically power on when it receives power from the car power adapter. A start-up sound will be played when the camera has started successfully. Automatic: When the camera is ON, simply turn OFF the engine or unplug the power cable and the camera will switch OFF automatically. -
Page 13: Enable Screen Saver Manually
Using the camera Enable Screen Saver Manually To manually enable screen saver, press the Power button once and the screen will turn off, while the camera is still recording video. Press any button on the camera to deactivate Screen Saver. Enable/Disable Audio Recording Audio recording can be enabled/disabled by pressing the “DOWN”... -
Page 14: Camera Settings
Camera Settings Video/Setup/Playback Menu With a total of 3 pages of Menus, each sub page contains up to 3 different settings. To change a setting, use the up/down arrow keys to navigate to the desired option and press the OK button for selection. Please refer to examples shown below; Video Menu Change video recording resolution Default: 1080P 30FPS... - Page 15 Camera Settings Setup Menu Erase all files stored on Memory Card Change Time & Date of Camera Change Camera display language Change Picture-in-Picture settings Enable/Disable Screen Saver Mode Default: Off Adjust LCD screen brightness Enable/Disable Device audible keypress Adjust camera’s anti-flickering frequency Default: 60Hz Restore to Factory Default Settings Display System Info such as Firmware version...
- Page 16 What happens when my memory card is full? The RSC duDuo e1 allows its user to configure the length of each video segment (Available intervals are at 1, 3, and 5 minutes) When the memory card is full, the earlier recorded videos will be overwritten, except for those which are protected by a manual file lock or G-Sensor Emergency lock.
- Page 17 Dash Cam. Video files cannot be played. The video files from the duDuo e1 are saved in .MOV format, and may not be compatible with your PC if suitable playback software is not installed. Video Image is blurred.
-
Page 18: Notice
(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. RSC Labs Inc. declares that this Radio-Frequency peripheral is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. -
Page 19: Warranty
Notice Warranty This RSC product is warranted by RSC LABS to be free from defects in material and workmanship for one (1) year from the date of purchase. PROOF OF PURCHASE IS REQUIRED TO OBTAIN WARRANTY SERVICE. During this period if this product is found to be defective in material or... - Page 20 ©2018 RSC Labs Inc. RSC and the RSC logo are trademarks or registered trademarks of RSC Labs Inc. Android, Google Play, and the Google Play logo are trademarks of Google LLC. Apple and the Apple logo are trademarks of Apple Inc., registered in the U.S.
- Page 21 Double Caméra de tableau de bord Manuel utilisateur Copyright © 2018 RSC Labs Inc. Tous les droits sont réservés.
-
Page 22: Contact
Table des matières Page Contenu de la boîte........1 Aperçu de la camera........2-3 Installation..........4-7 Insérez une carte de mémoire Attacher la monture sur la caméra Installation de caméra avant Enlevez le film de l’écran de caméra avant Installation de caméra arrière. Enlevez le film de l’écran de caméra arrière Raccorder le câble à... -
Page 23: Contenu De La Boîte
Contenu de la boîte duDuo e1 duDuo e1 Caméra avant Caméra arrière Câble d’alimentation du Câble du camera arrière véhicule Ventouse camera avant Ruban adhésive du caméra arrière... -
Page 24: Aperçu De La Camera
Apercu de la camera Camera Avant Reset / Redémarrer Alimentation / Port d’alimentation LCD éteint Vue de dessus Lentille camera Haute-parleur Microphone Vue de face Sortie vidéo HD Vue de dessous... - Page 25 Apercu de la camera Menu / Retour En haut / Change Fente carte d’écran microSD En bas / Micro- phone muet Statut LED OK / Protéger les fichiers Vue arrière Camera arrière 3M ruban adhé- sive du monture Lentille caméra arrière Vue de face Câble de connexion...
-
Page 26: Installation
Installation 1. Insérez la carte mémoire Insérez une carte mémoire microSD dans le logement de carte mémoire situer a la coté gauche de l’écran LCD. Regardez a l’orientation de la carte dans le photo avant de l’insérez. (Les rayures électriques doivent faire face dans la même côté de l’écran LCD du camera et l’encoche orienté... - Page 27 Installation 4. Enlever le film qui protège la lentille (camera avant) Enlevez la protection 1m qui protège la lentille du camera avant. Pour avoir la meilleure qualité de vidéo, éviter de toucher la lentille puisque les empreints laisse de l’huile. 5.
-
Page 28: Raccorder Le Câble À Double Canal
Installation 7. Raccorder le câble à doubles canaux Le câble a double canaux se compose de 3 prises électrique individuels. La premier est une fiche male a microUSB qui contient 2 câbles joint (en forme Y). La deuxième est une fiche femelle microUSB. -
Page 29: Organisez Les Fils
Installation 10. Organisez les fils Cachez le câble alimentation en posant légèrement le câble dans la couture entre le pavillon du véhicule et la pare-brise. Descend le câble d’alimentation d’une coté de la pare-brise et diriger le câble du camera derrière de l’autre cotés de l’auto. -
Page 30: Fonctionnement De La Camera
Fonctionnement de la camera Bouton d’utilisation et opération La camera est exploité et contrôlé utilisant des boutons à la côté droite de l’appareil. Selon le type de mode présent, la fonction des boutons change par conséquence. Dessous, le tableau montre les fonctions de chaque bouton selon les modes pertinent. - Page 31 Fonctionnement de la camera Préparation initial du camera Après avoir allumer la camera pour la première fois, vous devez compléter les étapes suivantes. 1. Choisissez la langue 2. Modifié la date et le temps Après avoir compléter les étapes initial, la caméra va opérer et enregistrer le vidéo normalement...
-
Page 32: Allumer Et Éteindre
Utilisant la camera Allumer/ éteindre La camera a une conception d’allumé automatiquement le moment qu’il est reçoit l’énergie de l’adaptateur d’alimentation. Un bruit va se produire quand la camera est prêt. Automatique : Quand la camera est allumée, arrêtez le moteur ou enlevez le câble d’alimentation et la camera va s’éteindre. -
Page 33: Activer/Désactiver L'enregistrement Audio
Utilisant la camera Activer /Désactiver l’enregistrement audio L’enregistrement audio peut être activer ou désactiver en appuyant le bouton avec la flèche bas lorsque la camera est allumé et est dans la mode d’enregistrer. Une icône avec un microphone muet va s’apparaitre au coin droite de l’écran qui confirme l’action. - Page 34 Paramètres Camera Menu de Vidéo / Paramètres / Lecture Il y a 3 pages de menu vidé sur l’appareil. Chaque vidéo contient 3 différents paramètres. Pour changer à une autre paramètre/settings, utiliser les boutons avec les flèches pour choisir l’un qui vous convient. Utiliser les exemples si dessous pour vous aider.
- Page 35 Paramètres Camera Menu des paramètres Effacer tous les fichiers stockés sur la carte mémoire Changer l’heure et la date de la caméra Changer la langue d’affichage de la caméra Modifier les paramètres de l’image dans l’image Activer / désactiver le mode économiseur d’écran.
- Page 36 Qu’est ce qui ce passe si la carte de mémoire est pleine? Le RSC duDuo e1 permet à l’utilisateur de configurer la longueur de chaque séquence vidéo (Intervalles disponible a 1,3 et 5 minutes). Quand la carte de mémoire est pleine, les enregistrements les plus vieux sont écrasés sauf les dossiers qui sont manuellement protégés ou par le G-sensor/capteur-G verrouillage...
- Page 37 La batterie ne charge pas. Assurez que la camera de tableau de bord est brancher a un source fiable est que le câble d’alimentation pour l’auto est utilisé avec l’alimentation LED lit. Je reçoit un message sur l’écran qui dit “SD Card Error. Please format SD Card”. La carte de mémoire SD est déjà...
- Page 38 RSC Labs Inc. peut entraîner la nullité du droit d’utilisation de cet équipement. RSC Labs Inc. déclare par la présente que le caméra de tableau de bord est conforme aux exigences essentielles et aux autres provisions applicables de la...
- Page 39 ET UNE PREUVE DE LA DATE D’ACHAT (ACTE DE VENTE) POUR OBTENIR UN SERVICE DE GARANTIE. Ce produit RSC LABS est garanti par RSC LABS INC. Inc. d’être sans défaut au niveau du matériel et de la fabrication pendant un (1) an à partir de la date d’achat.
- Page 40 ©2018 RSC Labs Inc. RSC et le logo RSC sont des marques commerciales ou des marques déposées de RSC Labs Inc. Android, Google Play et le logo Google Play sont des marques de commerce de Google LLC. Apple et le logo Apple sont des marques déposées d’Apple Inc., enregistrées aux États-Unis et dans d’autres pays.
