DmX-aDrESSIErung

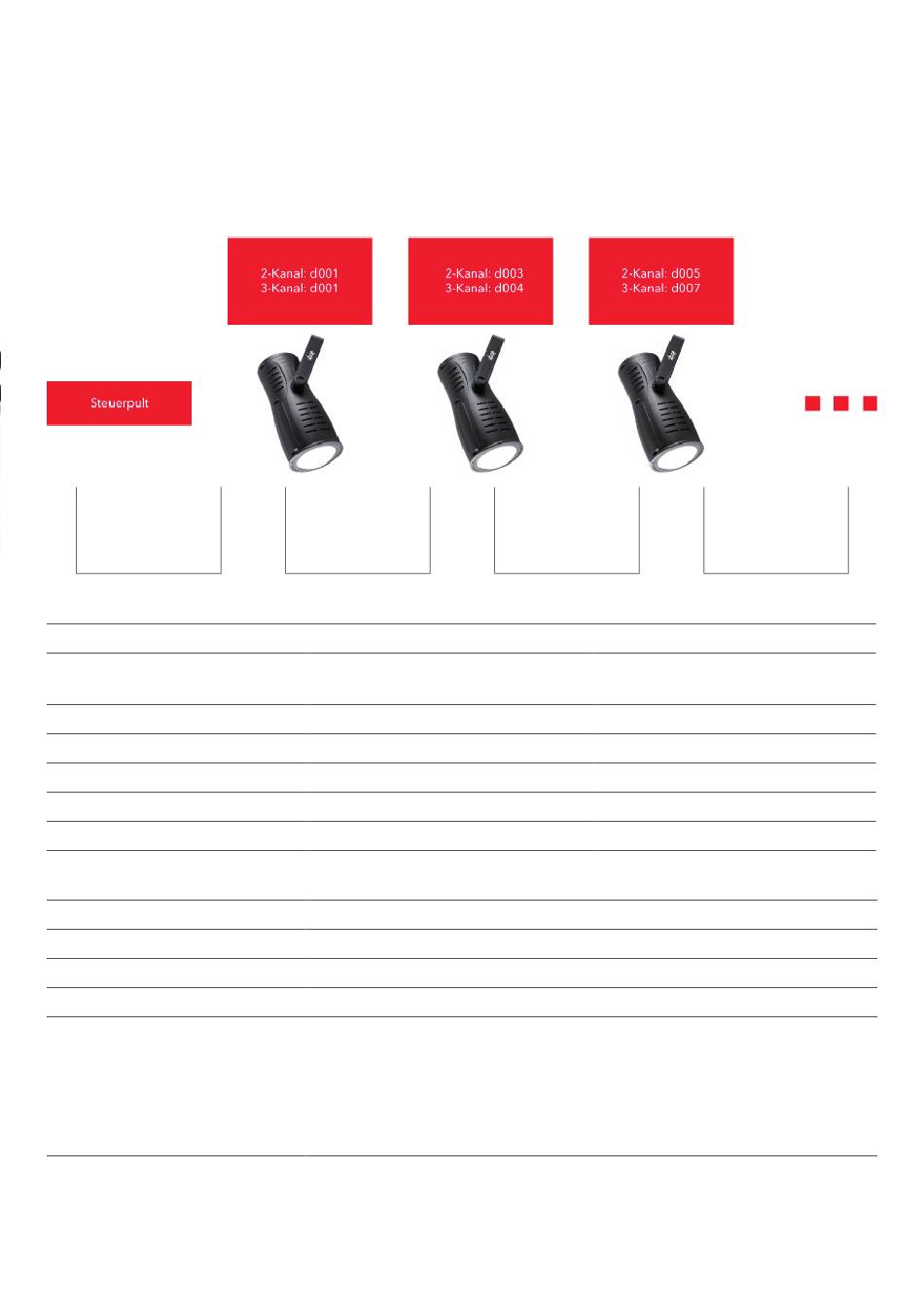

• Verbinden Sie den EL100 mit einem beliebigen dMX 512 Steuerpult
• Verbinden Sie die Scheinwerfer untereinander mit 3 pol XLR datenkabel
• Jeder Scheinwerfer benötigt maximal 4, minimal 2 Kanäle
• Stellen Sie den gewünschten Modus (siehe tab. S. 8) ein
beispiel 2 Kanal modus:
beispiel 3 Kanal modus:
mEnü
Display
AddR
ChAN
C-WhItE
W-WhItE
tEMp
Version
DmX wErtE
2 Kanal 3 Kanal
1
1 2
2 3
#1=001, #2=003, #3=005, #4=007, ...
#1=001, #2=004, #3=007, #4=010, ...
Funktion
dMX Adressierung
dMX Modus
Kaltweiß
Warmweiß
temperaturanzeige
Versionsnummer
4 Kanal Funktion
1 dimmer
2 Kaltweiß
3 Warmweiß
4 dimmertime
Einstellung
001-512 (dMX Adresse) Einstellung
über „Up" (C) und „down" (d)
02/03/04 Ch über „Up" und „down"
000-255 über „Up" und „down"
000-255 über „Up" und „down"
-
-
Einstellung
hauptdimmer von 0-255
Kaltweiß von 0-100%
Warmweiß von 0-100%
dimmerzeit:
000-050: 0 sek
051-101: 1 sek
102-152: 2 sek
153-203: 3 sek
204-255: 5 sek
