Summary of Contents for Xoop Lighting D16

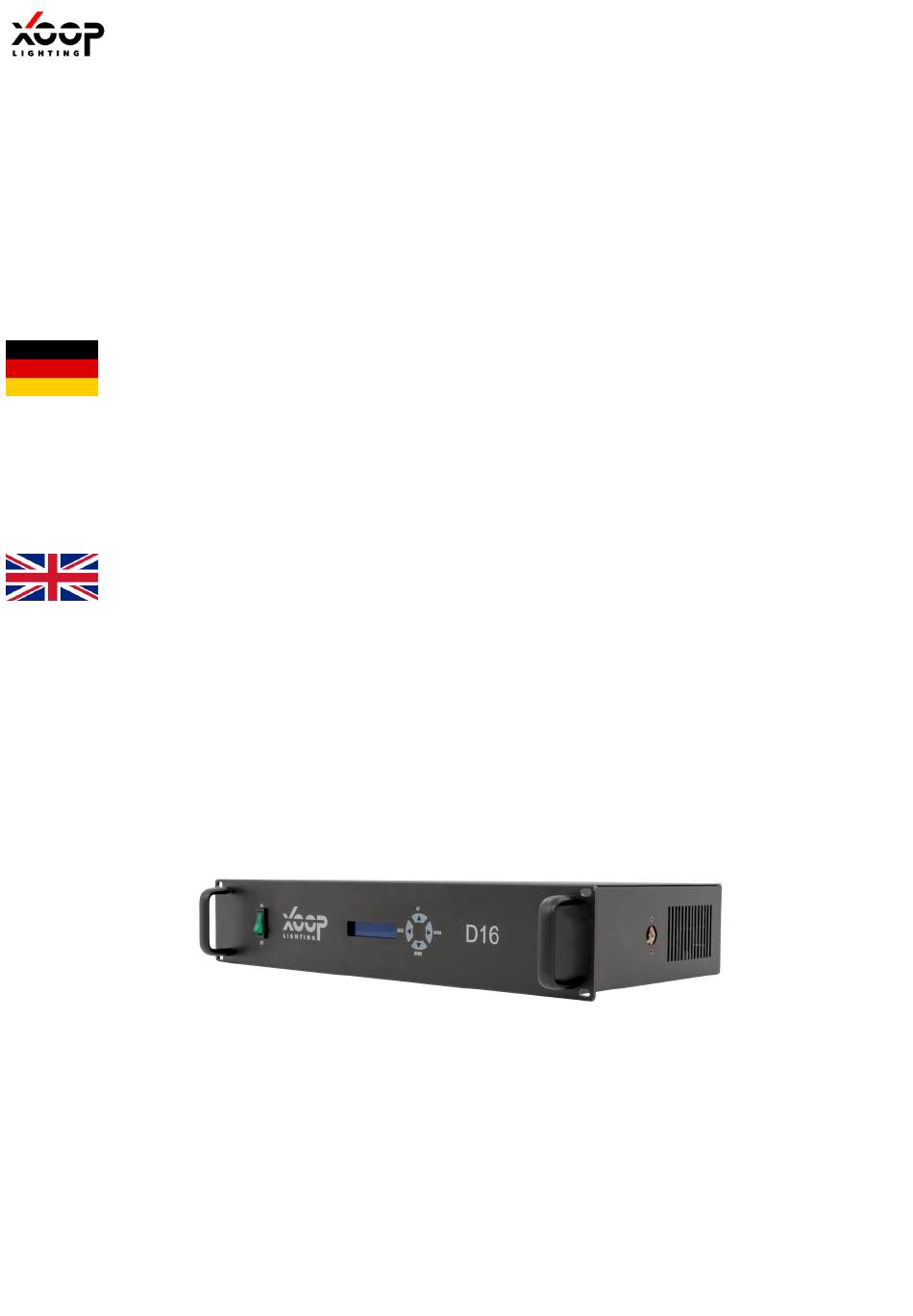

- Page 1 BEDIENUNGSANLEITUNG SEITE 2-10 OPERATING INSTRUCTIONS PAGE 11-20 H.O.F. Alutec Metallverarbeitungs GmbH & Co. KG Brookstraße 8 D-49497 Mettingen T +49 (0) 54 52-97 33-10 F +49 (0) 54 52-97 33-19 info@h-of.de www.h-of.de...
- Page 2 INHALT SICHERHEIT • Sicherheit • Lieferumfang • Technische Daten • Stromverbindung Brandschutz • DMX-512 Verbindung • Ausgänge 1. Halten Sie das Gerät mindestens 1 Meter von jeder Art von Flamme entfernt • Menü • DMX-Steuerung 2. Das Gerät ist für den Außeneinsatz •...
-
Page 3: Technische Daten
LIEFERUMFANG • 1x Treiber D4 • 1x Stromkabel (Seetronic SAC3FX IP) 1x Bedienungsanleitung • 2x Omega-Bügel • TECHNISCHE DATEN ELEKTRONIK • Ausgänge: 16 Stück • Leistung pro Ausgang: 60 W Anschlusswerte: 90-264 V AC, 50/60 Hz, ca. 750 W • Umgebungstemperatur: -5 –... - Page 4 STROMVERSORGUNG ACHTUNG! Nicht mit einem Dimmer-System verbinden Das Gerät besitzt ein Netzteil, welches automatisch von 90-264V, 50/60Hz wechselt Bei Sicherungswechsel ausschließlich baugleiche Sicherungen verwenden Das Gerät muss geerdet sein Kabel EU Kabel USA 110 V 230 V Braun Schwarz Außenleiter Außenleiter Hellblau Weiß...
- Page 5 AUSGÄNGE Für die Benutzung des D16-Treibers in Kombination mit den Xoop LED-Traversen sollten CAT6 A AWG 23 oder dicker mit RJ45 Steckern gewählt werden. Bei Kabellängen von mehr als 30m kann es zu Spannungseinbrüchen kommen, welche dann zu einer geringeren Lichtintensität führen.
-
Page 6: Sensor Bypass
By-Pass Modus. Fällt das 12V Signal wieder weg übernimmt das DMX-Signal wieder. ANSCHLUSS TRUSS-LED‘S Der D16-Treiber bietet 60 W pro Ausgangsport, während die LED-Traversen von XOOP eine Leistungsaufnahme von 20 W pro Meter haben. Pro Ausgang können also bis zu 3 Meter LED-... - Page 7 MENÜ DISPLAY-SPERRE Werkseitig ist das Display des D16-Treibers gesperrt. Um es zu entsperren, halten Sie „Menu“ & „Enter“ gleichzeitig für ca. 3 Sekunden gedrückt. Hier kann eingestellt werden in welchem Kanalmodus der Treiber agiert und welche DMX- Startadresse er haben soll.
-
Page 8: Dmx-Steuerung
DMX-STEUERUNG 1 Kanal Kanal Wert Funktion 000-255 Dimmer 2 Kanal Kanal Wert Funktion 000-255 Dimmer Warmweiß 000-255 Dimmer Kaltweiß 3 Kanal Kanal Wert Funktion 000-255 Dimmer Rot 000-255 Dimmer Grün 000-255 Dimmer Blau 4 Kanal 000-255 Dimmer Rot (Alle Ausgänge) 000-255 Dimmer Grün (Alle Ausgänge) 000-255... -
Page 9: Abmessungen & Gewicht
ABMESSUNGEN & GEWICHT Abmessungen: 19” x 10,5” x 3,5” 483 x 267 x 89 mm Nettogewicht: 12lb 5,44 kg Verpackungsmaße: 21,3” x 13” x 5,5” 541 x 330 x 140 mm Bruttogewicht: 16,5lb 7,48 kg... -
Page 10: Installation
INSTALLATION ACHTUNG! Die Installation darf nur von autorisiertem und sachkundigem Personal durchgeführt werden. Das Gerät kann schwere Verletzungen verursachen. Sollte Zweifel an der Sicherheit bestehen darf es nicht installiert werden. Das Gerät sollte mindestens 60cm Abstand von leicht entflammbaren Materialien halten. -
Page 11: Safety Information
SAFETY INFORMATION TABLE OF CONTENTS • Safety Informations Protection Against Fire • Scope of Delivery • Specifications 1. Maintain a minimum of 2 foot distance • Main Power Connection from any type of flame • DMX-512 Connection 2. Fixture is designed for outdoor use •... -
Page 12: Scope Of Delivery
SCOPE OF DELIVERY • 1x Driver D4 • 1x Power cable (Seetronic SAC3FX IP) • 1x Manual • Quick Release Mount SPECIFICATIONS ELECTRICAL SPECIFICATIONS • Output Ports: 16 • Power per Port: 60 W • Power Consumption: 90-264 V AC, 50/60 Hz, approx. 500 W •... -
Page 13: Main Power Connection
MAIN POWER CONNECTION CAUTION! Do not connect to a dimmer system Connection points must not be exposed to moisture or liquids. Use appropriate connections rated for outdoor use This unit has auto switching power supply. It will respond to 90-264V AC 50/60hz automatically Replace Fuse with specific type and rating This unit must be earthed. - Page 14 OUTPUTS When using the D16 with XOOP LED Truss the following cable configuration must be followed. Use Cat6 A AWG 23 or thicker cable for cable connection with RJ45 connections. Cables exceeding 100ft will have voltage drop.Voltage drop will result in intensity drop.
- Page 15 Pin 8: 24V+ 12V SENSOR BY-PASS Once the D16 receives a DC 12V input signal all dimmer channels will go to a full position and by pass DMXControl. Once 12V signal is removed the DMX Control will reengaged. CONNECTION TRUSS LED‘S The D16 offers 60 W per output port, while the LED trusses from XOOP have a power consumption of 20 W per meter.
-
Page 16: Display Lock
MENÜ DISPLAY LOCK The display for the D16 factory setting is lock screen function to unlock the display press and hold the Menu & Enter buttons for 3seconds. DMX mode allows you to set the DMX operational mode for each of the output ports and the DMX Start Channel. -
Page 17: Dmx Profile
DMX PROFILE 1 Channel Value Function 000-255 LED Intensity 2 Channel Value Function 000-255 Warm White LED Intensity 000-255 Cold White LED Intensity 3 Channel Value Function 000-255 Red LED Intensity 000-255 Green LED Intensity 000-255 Blue LED Intensity 4 Channel Value Function 000-255... -
Page 18: Dimensions And Weight
DIMENSIONS & WEIGHT Dimensions: 19” x 10,5” x 3,5” 483 x 267 x 89 mm Weight: 12lb 5,44 kg Packaged Size: 21,3” x 13” x 5,5” 541 x 330 x 140 mm Packaged Weight: 16,5lb 7,48 kg... -
Page 19: Cleaning And Maintenance
INSTALLATION CAUTION! The Installation must be carried out by an authorized dealer or trained professional. Unit may cause severe injures, if you have doubts concerning the safety do not install. Unit is to be 24 inches away from flammable materials. Use high quality installation equipment to hang the unit. - Page 20 Note: Maintenance and service operations are to be carried out by authorized dealers. Replacing the fuse: When possible, only replace the fuse with the same type and rating. Replacing the power cable: If the power cable of this device becomes damaged, it has to be replaced by authorized dealers or trained professionals only.
