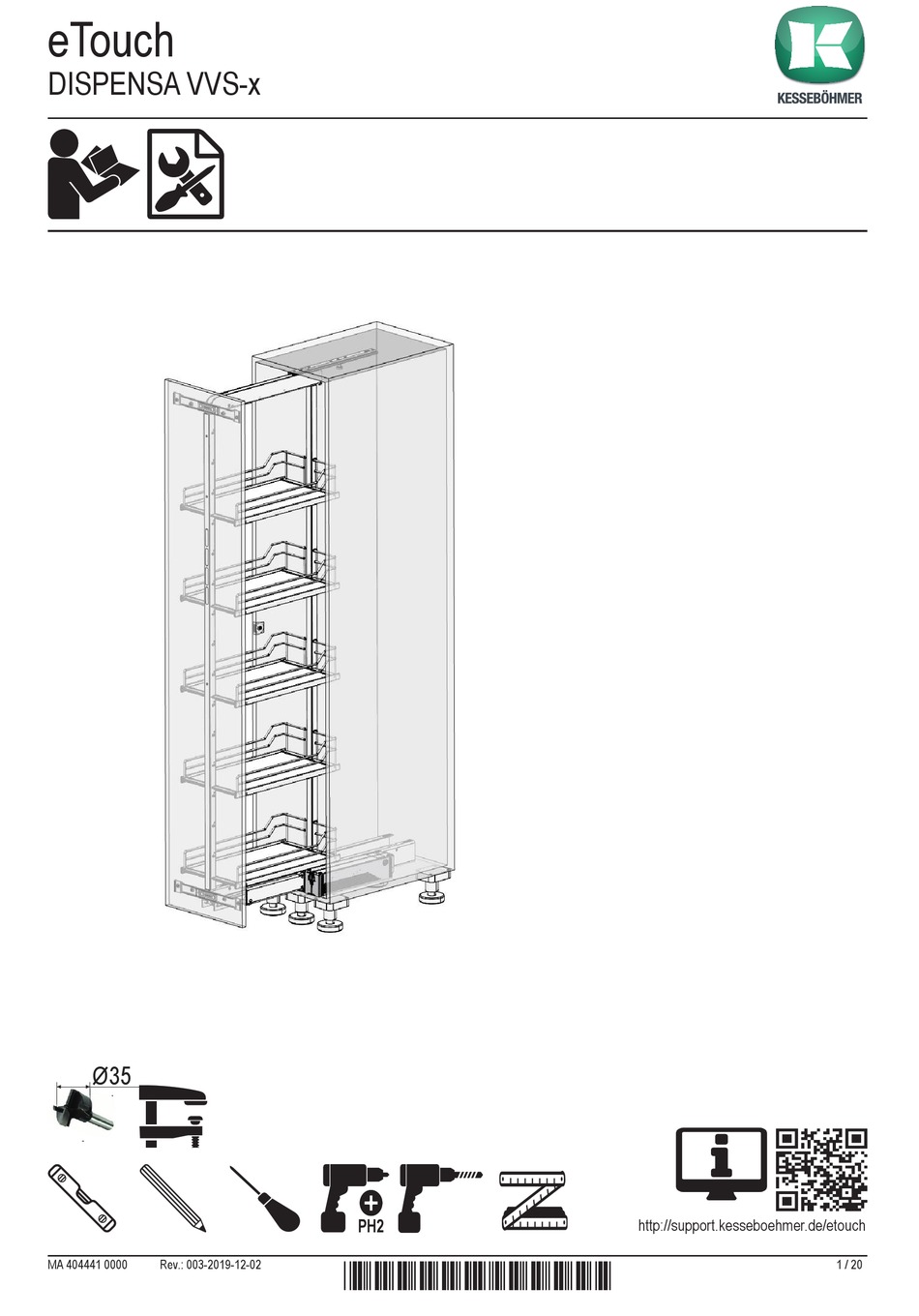

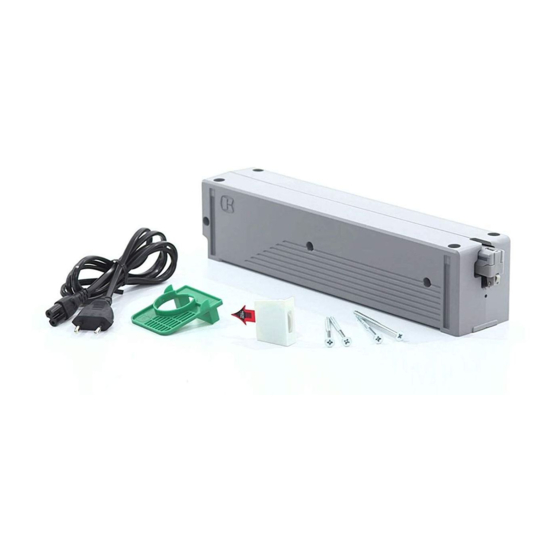

- Page 1 DISPENSA VVS-x Ø35 http://support.kesseboehmer.de/etouch MA 404441 0000 Rev.: 003-2019-12-02 1 / 20 *4044410000*...
- Page 2 DISPENSA VVS-x Ø4,5 Ø35 http://support.kesseboehmer.de/etouch Ø3,5 Ø4,0 Die technische Darstellung und Maßangaben - auch bei Abbildung und Zeichnungen - sind unverbindlich. Konstruktionsverbesserungen sind vorbehalten! Technical information and stated dimensions (including in illustrations and drawings) must not be regarded as binding.
- Page 3 DISPENSA VVS-x min 259 min 69 MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 3 / 20...
- Page 4 DISPENSA VVS-x MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 4 / 20...
- Page 5 DISPENSA VVS-x Ziehen Pull Ø35 Ø35 Ø35 Ziehen Pull Ø3,5 Ø4,0 MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 5 / 20...
- Page 6 DISPENSA VVS-x Ø min 20 min Ø 20 (34) clean A = 350 A = 350 Ø3,5 Ø3,5 Ø4,0 Ø4,0 Ø4,5 Ø4,5 Ø4,5 Ø4,5 Ø5,0 Ø5,0 Ø5,0 MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 6 / 20...
- Page 7 DISPENSA VVS-x 110V AC - 240V AC 60Hz -50Hz 2.1 A 24 V Funktaster anlernen HINWEIS: Im Auslieferzustand ist der Funktaster nicht angelernt. Es können einzelne Funktaster angelernt oder entfernt werden. Vor dem Anlernen den eingelegten Batterie- Trennstreifen entfernen (→...
- Page 8 DISPENSA VVS-x Indlæring af den trådløse trykknap BEMÆRK: Den trådløse trykknap er ikke indlært ved levering. Der kan indlæres eller fjernes to individuelle trådløse trykknapper. Inden indlæringen skal du fjerne den indsatte batteri-isoleringsstrimmel (→ 6a/b). Til indlæring af den trådløse trykknap skal systemet sættes i indlæringsmodus (→...
- Page 9 DISPENSA VVS-x Запрограммировать радиовыключатель ВНИМАНИЕ! Радиовыключатель поставляется не запрограммированным. Некоторые радиовыключатели можно запрограммировать или удалить. Перед началом программирования удалить защитные полоски с элемента питания (→ 6a/b). Для программирования радиовыключателя систему следует перевести в режим программирования (→ 12.1-3) . Чтобы перевести систему в режим программирования, который длится 10 секунд, следует нажать на рычаг толкателя электромагнитного привода → 12.1.
- Page 10 DISPENSA VVS-x 12.1 12.2 <10 12.3 <10 < 8 MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 10 / 20...
- Page 11 DISPENSA VVS-x MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 11 / 20...
- Page 12 CONVOY Premio Ø35 http://support.kesseboehmer.de/etouch MA 404441 0000 Rev.: 003-2019-12-02 12 / 20...
- Page 13 CONVOY Premio Ø4,5 Ø35 http://support.kesseboehmer.de/etouch Ø3,5 Die technische Darstellung und Maßangaben - auch bei Abbildung und Zeichnungen - sind unverbindlich. Konstruktionsverbesserungen sind vorbehalten! Technical information and stated dimensions (including in illustrations and drawings) must not be regarded as binding.
- Page 14 CONVOY Premio MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 14 / 20...
- Page 15 CONVOY Premio Dargestellt rechts scharniert, links spiegelbildlich Ziehen Shown for hinge right, mirrored for left Pull Scharnier rechts Schanier links hinge right hinge left Ø35 Ø35 ~1100 Ø35 Dargestellt rechts scharniert, links spiegelbildlich Ziehen Shown for hinge right, mirrored for left...
- Page 16 CONVOY Premio Ø min 20 min Ø 20 (34) clean Dargestellt rechts scharniert, links spiegelbildlich Shown for hinge right, mirrored for left Scharnier rechts Schanier links hinge right hinge lef Ø4,5 3 mm MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world...
- Page 17 CONVOY Premio 110V AC - 240V AC 60Hz -50Hz 2.1 A 24 V Funktaster anlernen HINWEIS: Im Auslieferzustand ist der Funktaster nicht angelernt. Es können einzelne Funktaster angelernt oder entfernt werden. Vor dem Anlernen den eingelegten Batterie- Trennstreifen entfernen (→...
- Page 18 CONVOY Premio Indlæring af den trådløse trykknap BEMÆRK: Den trådløse trykknap er ikke indlært ved levering. Der kan indlæres eller fjernes to individuelle trådløse trykknapper. Inden indlæringen skal du fjerne den indsatte batteri-isoleringsstrimmel (→ 4a/b). Til indlæring af den trådløse trykknap skal systemet sættes i indlæringsmodus (→...
- Page 19 CONVOY Premio Запрограммировать радиовыключатель ВНИМАНИЕ! Радиовыключатель поставляется не запрограммированным. Некоторые радиовыключатели можно запрограммировать или удалить. Перед началом программирования удалить защитные полоски с элемента питания (→ 4a/b). Для программирования радиовыключателя систему следует перевести в режим программирования (→ 9.1-3) . Чтобы перевести систему в режим программирования, который длится 10 секунд, следует нажать на рычаг толкателя электромагнитного привода → 9.1.
- Page 20 CONVOY Premio <10 <10 < 8 MA 404441 0000 Rev.: 003-2019-12-02 www.kesseboehmer.world 20 / 20...
