Please scroll down for english version
eTouch Dispensa / Convoy Premio
Inbetriebnahme

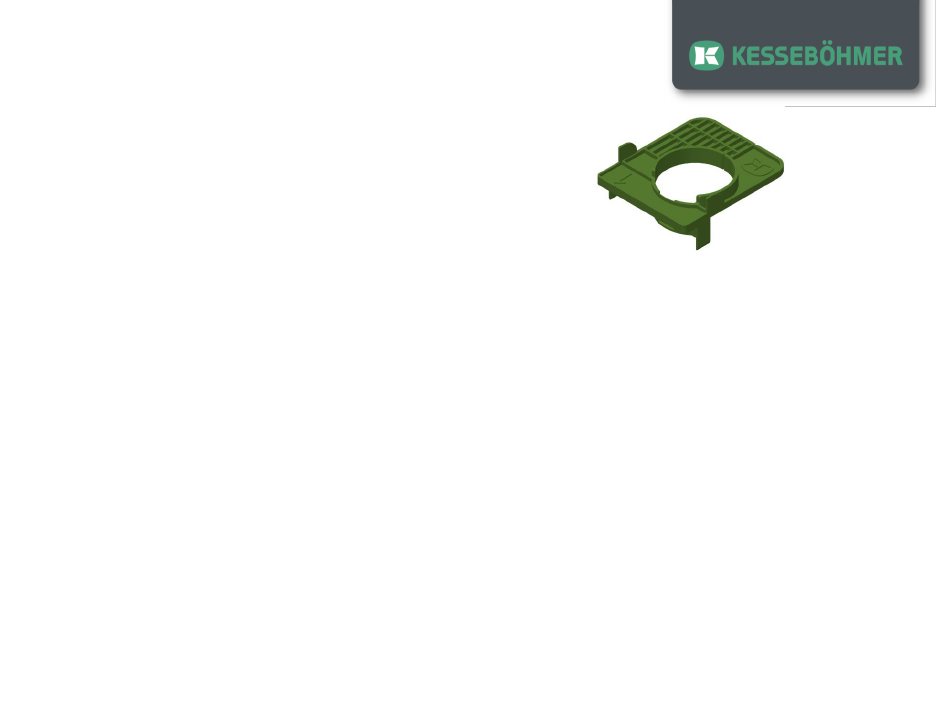

Bitte benutzen Sie zur Montage der Antriebseinheit und
des Frontsensors die dem Produkt beiliegende
Montagehilfe.
Das eTouch-System von Kesseböhmer benötigt keinen Schaltweg. Somit ist kein Abstand zwischen
Front und Korpus erforderlich.
Durch die Verwendung von Gummipuffern (ca. 3mm) an den vier Korpus Ecken, kann die
Auslösesicherheit über den gesamten Zuladungsbereich jedoch weiter verbessert werden.
Bitte stellen Sie sicher, dass die Auszugsfront flächig an der Korpusfront /Aufschlagdämpfern
anliegt.
Bitte stellen Sie sicher, dass der Korpus waagerecht ausgerichtet und gegen umkippen gesichert
ist.
Nach dem Schließen der Front, benötigt der eTouch ca. 2 Sekunden zum kalibrieren. In dieser Zeit
findet keine Auslösung statt.
Sollte bei der Betätigung eines Frontsensor ein weiterer Schrank ungeplant öffnen, wurde der betätigte
Frontsensor an dem ungewollt öffnenden Schrank angelernt.
Lernen Sie in diesem Fall den unbeabsichtigt angelernten Sensor wie nachfolgend beschrieben ab.
1_de

Advertisement

loading
Need help?

Need help?

Do you have a question about the eTouch and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Kesseböhmer eTouch

  • Page 1 Bitte stellen Sie sicher, dass der Korpus waagerecht ausgerichtet und gegen umkippen gesichert ist. Nach dem Schließen der Front, benötigt der eTouch ca. 2 Sekunden zum kalibrieren. In dieser Zeit findet keine Auslösung statt. Sollte bei der Betätigung eines Frontsensor ein weiterer Schrank ungeplant öffnen, wurde der betätigte Frontsensor an dem ungewollt öffnenden Schrank angelernt.
  • Page 2 Dies geschieht in zwei einfachen Schritten: Trennen Sie die Antriebeinheit vom Stromnetz und warten Sie ca.10 Sekunden. Durch das Wiedereinschalten der Netzspannung wird automatisch der Anlernmodus des eTouch Antrieb gestartet. Der Antrieb bestätigt dies durch drei kurze Pieps, die grüne LED leuchtet dauerhaft.
  • Page 3 Der Antrieb bestätigt dies durch drei kurze Pieps, die grüne LED leuchtet dauerhaft. Der Antrieb verbleibt für ca. 5 Sekunden in diesem Modus Sobald sich der eTouch Antrieb im An-/Auslernmodus befindet, können bereits angelernte Frontsensoren wieder abgelernt werden. Hierzu reicht eine Betätigung der Schaltmembran des Frontsensor mit dem Finger innerhalb der 5-sekündigen An-/Auslernphase.
  • Page 4 Antrieb über eine grüne LED an der vorderen Stirnseite der Antriebseinheit und einen akustischen Signalgeber. Sobald die eTouch Antriebseinheit betriebsbereit ist, blinkt die grüne LED einmal pro Sekunde. Sollte die LED nicht blinken, prüfen Sie bitte den Netzanschluss. Aktion...
  • Page 5: Installation

    Please make sure that the front rests flat against the corpus front / rubber buffers Please make sure that the corpus is aligned horizontally and protected against fall over. After closing the cabinet, eTouch need about 2 seconds to recalibrate. During this time, no operation takes place.
  • Page 6 Unplug the power unit from the power supply and wait for about 10 seconds. By switching on the mains voltage, the connecting mode of eTouch drive is started automatically. The drive confirms this by three short beeps, the green LED lights up.
  • Page 7 Unplug the power unit from the power supply and wait for about 10 seconds. By switching on the mains voltage, the dis-/connecting mode of eTouch drive is started automatically. The drive confirms this by three short beeps, the green LED lights up.
  • Page 8 LED on the front face of the motor unit and an acoustic signal transmitter. Once the eTouch system is ready for operation, the green LED flashes once per second. If the LED does not flash, check the power connection.
