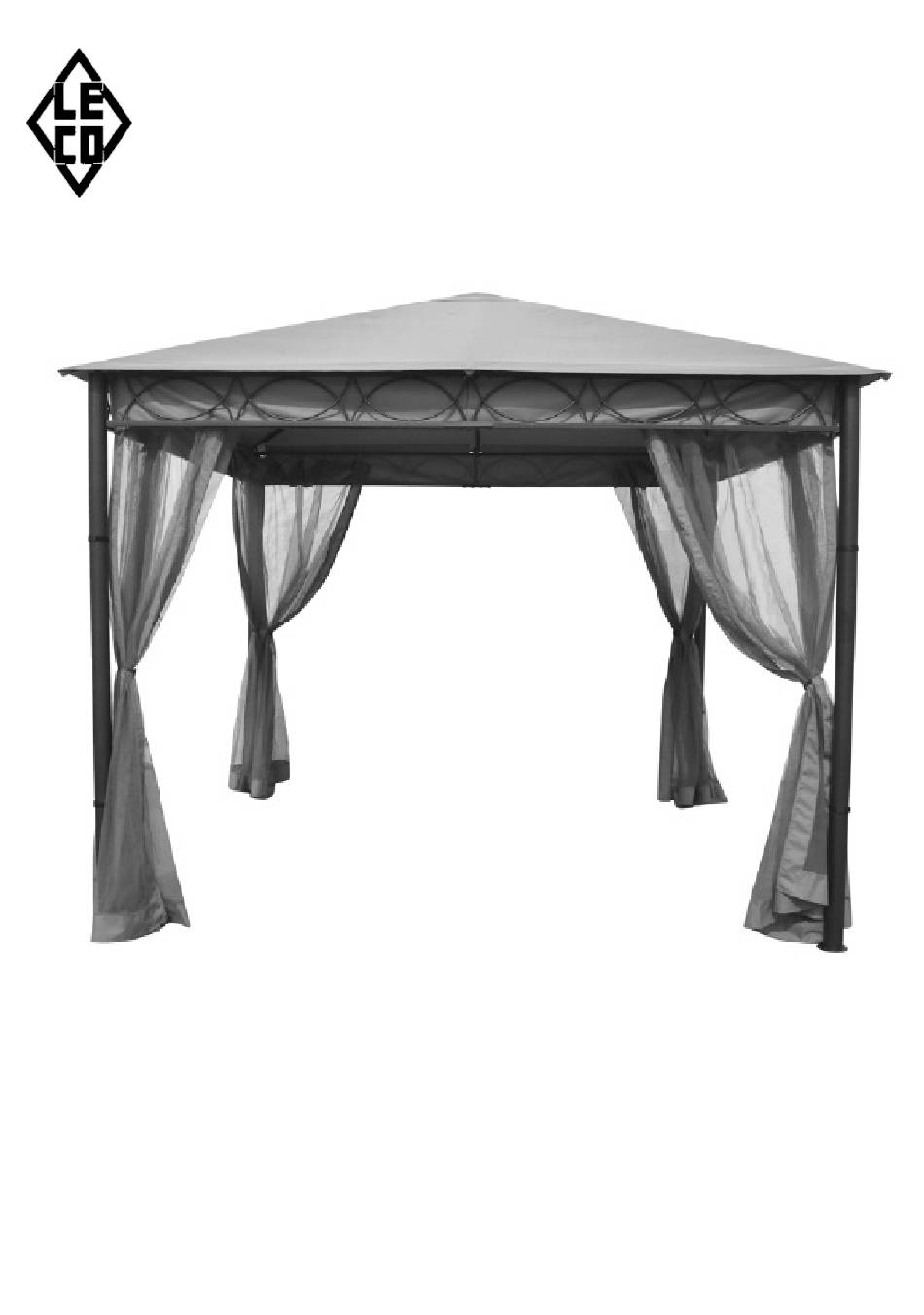

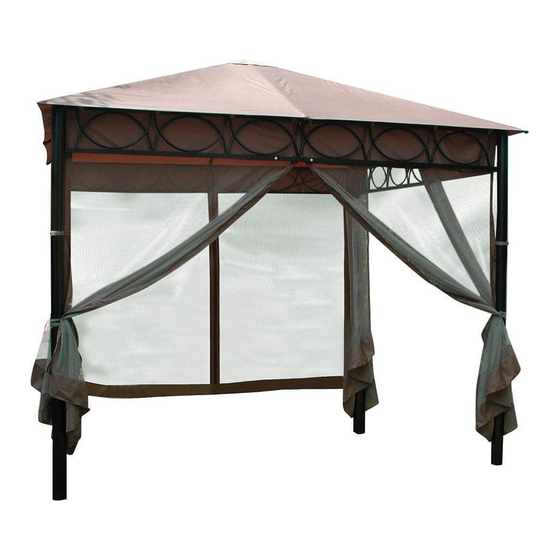

- Page 1 SAFARI 3x3m Pavillon / Gazebo / Tuinpaviljoen Ersatzteilliste / Spare part list / Onderdelenlijst / Liste des pièces de rechange Aufbauanleitung / Assembly instruction / Opbouwinstructie / Indications pour le montage...
- Page 2 SAFARI 3x3m Pavillon / Gazebo / Tuinpaviljoen Ersatzteilliste / Spare part list / Onderdelenlijst / Liste des pièces de rechange Menge Abbildung / Diagram Bezeichnung / Description Quantity Pos. Afbeelding / Dessin Omschrijving / Descriptif Aantal Quantité Dachstern / Center Connector / sterverbinding / Étoile du toit...
- Page 3 SAFARI 3x3m Pavillon / Gazebo / Tuinpaviljoen Aufbauanleitung / Assembly instruction / Opbouwinstructie / Indications pour le montage Verschrauben Sie jeweils die beiden Seitenstreben Pos. G1 und Pos. G2 miteinander. Dazu benötigen Sie den Seitenverbinder Pos. F, den Mittelverbinder Pos. E und die Schrauben Pos.
- Page 4 SAFARI 3x3m Pavillon / Gazebo / Tuinpaviljoen Aufbauanleitung / Assembly instruction / Opbouwinstructie / Indications pour le montage Die Dachstangen Pos. B werden nun jeweils mit dem Eckverbinder Pos. D verschraubt. Dazu benötigen Sie die Schrauben Pos. K. Attach the Long supporting tube (B) to Corner Connector (D) with the Screw (K).
- Page 5 SAFARI 3x3m Pavillon / Gazebo / Tuinpaviljoen Aufbauanleitung / Assembly instruction / Opbouwinstructie / Indications pour le montage Die Dachstangen Pos. C werden nun jeweils mit dem Mittel verbinder Pos. E verschraubt. Dazu benötigen Sie die Schrauben Pos. K. Attach the Short supporting tube (C) to Arm Connector (E) with the Screw (K).
- Page 6 SAFARI 3x3m Pavillon / Gazebo / Tuinpaviljoen Aufbauanleitung / Assembly instruction / Opbouwinstructie / Indications pour le montage Ziehen Sie nun das Dachtextil Pos. M über das Gestell. Die Enden der Dachstangen Pos. B werden in die aufgesetzten Laschen in den Ecken des Dachtextils eingesteckt. Die Enden der Dachstangen Pos.
