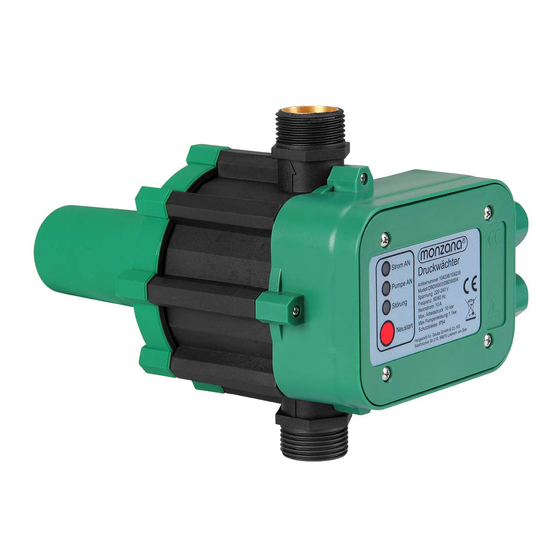

Druckwächter
Ar�kel-/Modellnummer:
104238/DBDW003
104239/DBDW004
Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entsch
Um möglichst lange Freude mit dem Produkt zu haben und u
Umgang damit zu gewährleisten, beachten Sie bitte unbedingt, die
Aufbau-bzw. Bedienungsanleitung. Bitte bewahren Sie diese Anleit
Nachschlagen auf.
Für jede Art Service, Reklamationen und technischen Support k
Deuba Serviceportal
vertrauensvoll an unsere geschulten Mitarbeiter wenden.
www.Deubaservice.de
mehr!
Deuba Serviceportal
vertrauensvoll an unsere geschulten Mitarbeiter wend
www.Deubaservice.de
Nur für den Hausgebrauch und nicht für gewer
Nutzung geeignet.
Water pump press
PRODUKTNUMMER: 10
MODELL: DBDW0
Hergestellt für:
Deuba GmbH & Co. KG
Druckw
Stand 2020/04 Rev1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Monzana DBDW003
Summary of Contents for Monzana DBDW003

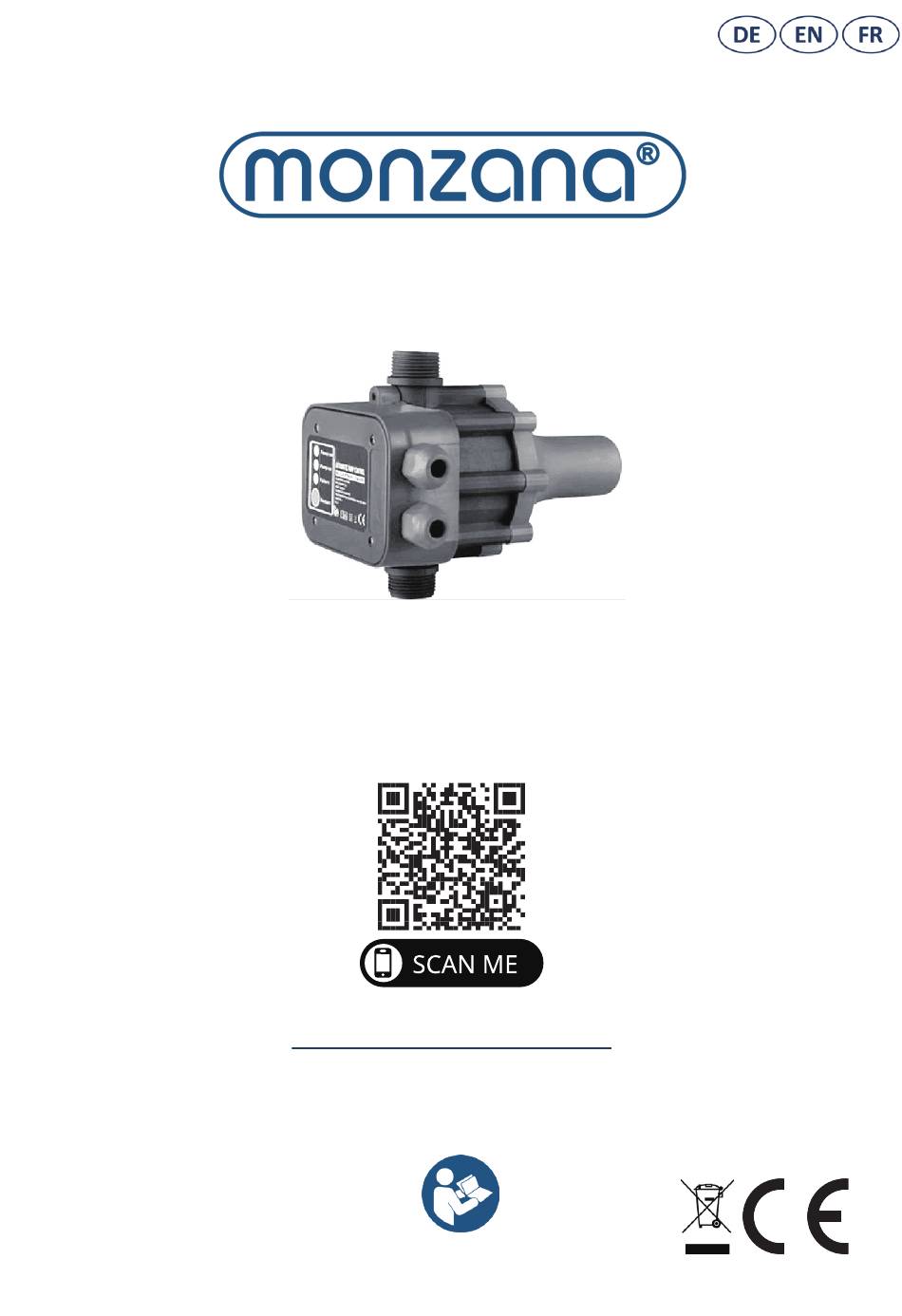

- Page 1 Druckw Water pump press PRODUKTNUMMER: 10 MODELL: DBDW0 Ar�kel-/Modellnummer: 104238/DBDW003 104239/DBDW004 Der direkte Weg zu unseren neusten Produkten, Angeboten und vieles Sehr geehrte Kundin, sehr geehrter Kunde, mehr! vielen Dank, dass Sie sich für ein Produkt aus unserem Hause entsch Um möglichst lange Freude mit dem Produkt zu haben und u...
-
Page 2: Montage
ANLEITUNG ACHTUNG TECHNISCHE DATEN Spannung AC 220-240V Max. Arbeitsdruck 10 bar ACHTUNG! Beachten Sie die Sicherheitshinweise Gehäuse. Max. Arbeitstemperatur 60 °C Frequenz 50/60 Hz • Auf der Innenseite des Deckels ndet sich Nennstrom 10 A Max. Pumpenleistung 1,1 kW Verletzungen oder Beschädigungen am Produkt der Schaltplan. - Page 3 MONTAGE STÖRUNGSBESEITIGUNG SCHALTPLAN ZUM ANSCHLUSS VERSCHIEDENER PUMPENMOTOREN AN DAS GERÄT Störung Ursachen am Gerät Ursachen außerhalb des Geräts • Fehlende Spannung • Pumpe läuft nicht • Pumpe ist blockiert. • Platine ist beschädigt. • Elektrokabel sind vertauscht (Leitung/Motor). • Platine ist beschädigt. •...
-
Page 4: Technical Information
INSTRUCTIONS WARNING TECHNICAL INFORMATION • Never take the circuit board out of the control Rated voltage AC 220-240V Max. working pressure 10 bar ATTENTION! Observe the safety and assembly box. Frequency 50/60 Hz Max. working temperature 60 °C • The wiring diagram on the back of the panel Max. -
Page 5: Troubleshooting
ASSEMBLY TROUBLESHOOTING WIRING DIAGRAMS FOR CONNECTING THE UNIT TO DIFFERENT PUMP MOTORS Type of defect Causes depending on the unit Causes not depending on the unit • Missing voltage • The pump does not • Pump jammed • The circuit board is broken. start. -
Page 6: Données Techniques
ORIENTATION ATTENTION DONNÉES TECHNIQUES Pression d‘emploi maximale 10 bars Tension AC 220-240V ATTENTION! Respectez les consignes de sécurité • Le schéma de câblage se trouve sur la face Fréquence 50/60 Hz Température de travail maximale 60 °C et de montage pour éviter tout risque de blessure intérieure du couvercle, les branchements Puissance maximale de la pompe 1,1 kW... - Page 7 MONTAGE RÉSOLUTION DE DYSFONCTIONNEMENTS SCHÉMA DE CÂBLAGE POUR LE BRANCHEMENT DE DIFFÉRENTS MOTEURS POUR POMPE AVEC L‘APPAREIL Dysfonctionnement Cause sur l‘appareil Cause extérieure • Pas de tension • La pompe de • La pompe est bloquée • La platine est endommagée. fonctionne pas.
- Page 8 Korrekte Entsorgung dieses Produkts Hint Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung German zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Wenn die Gewinde nur um ein paar Mikrometer abweichen kann es passieren, dass ein wenig Wasser Müllbesei�gung zu schaden.
- Page 9 Deuba – Der Onlinehändler Ihres Vertrauens wenn es um Garten-, Deko- und Haushaltswaren geht. Mit über 4000 Produkten lassen wir Ihr Herz höher schlagen. www.DeubaXXL.de Entdecken Sie täglich Neuheiten und Sonderangebote aus unserem Sor�ment, ein Besuch lohnt sich immer! Hergestellt für: Deuba GmbH &...
