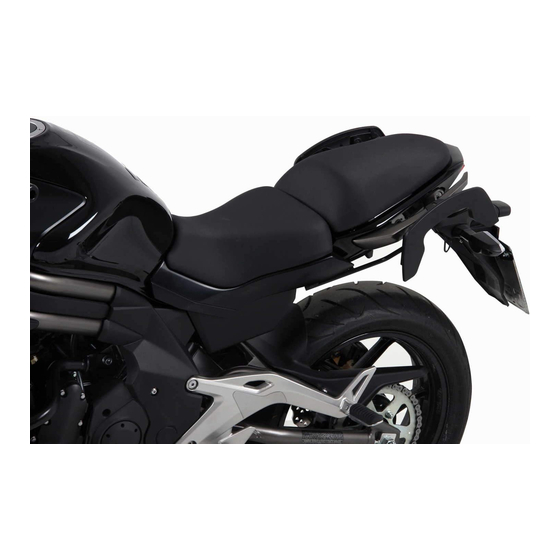

C-Bow
KAWASAKI ER6-n/f
Baujahr ab 2012
Art.-Nr.: 630.2516 schwarz
Montage
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
2
700007063
C-Bow schwarz
1
700007914
C-Bow Halteadapter hinten
1
700007915
C-Bow Halteadapter vorne links
1
700007916
C-Bow Halteadapter vorne rechts
1
700007917
Querstrebe
2
150.923
Inbusschrauben M6x30
12
150.916
Sechskantschraube M6 x 18mm
12
150.809
U-Scheibe Ø6,4
2
150.810
Karosseriescheibe Ø6,4xØ18x1,5mm
2
150.799
selbstsichernde Mutter M6
Anzugsmomente des Motorradherstellers beachten!
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.: 06331 - 1453 - 100
Fax: 06331 - 1453 - 120
eMail: vertrieb@hepco-becker.de
www.hepco-becker.de
KAWASAKI ER6-n/f
Baujahr ab 2012
4002.044.131
Art.-Nr.:
Nur bei gleichzeitigem Anbau mit Alu Rack:
8
150.813
Aludistanzen Ø15xØ9x15mm
8
150.831
Sechskantschraube M6 x 30mm
Die hinteren Blinker verbleiben in Originalposition.
Tip:
Ziehen sie alle zugänglichen Schrauben zuerst nur
locker an. Nachdem alles montiert ist, werden die
Schrauben dann auf das entsprechende Anzugs-
moment festgezogen. Dadurch wird sichergestellt,
dass das Produkt spannungsfrei angebaut ist.
Schrauben zusätzlich mit Sicherungsmittel sichern.
Anzugsmomente des Motorrad-herstellers beachten!
Krauser GmbH
An der Steinmauer 6
D-66955 Pirmasens
Tel.:
06331 - 1453 - 250
Fax:
06331 - 1453 - 260
eMail: vertrieb@krauser.de
www.krauser.de
schwarz
1
