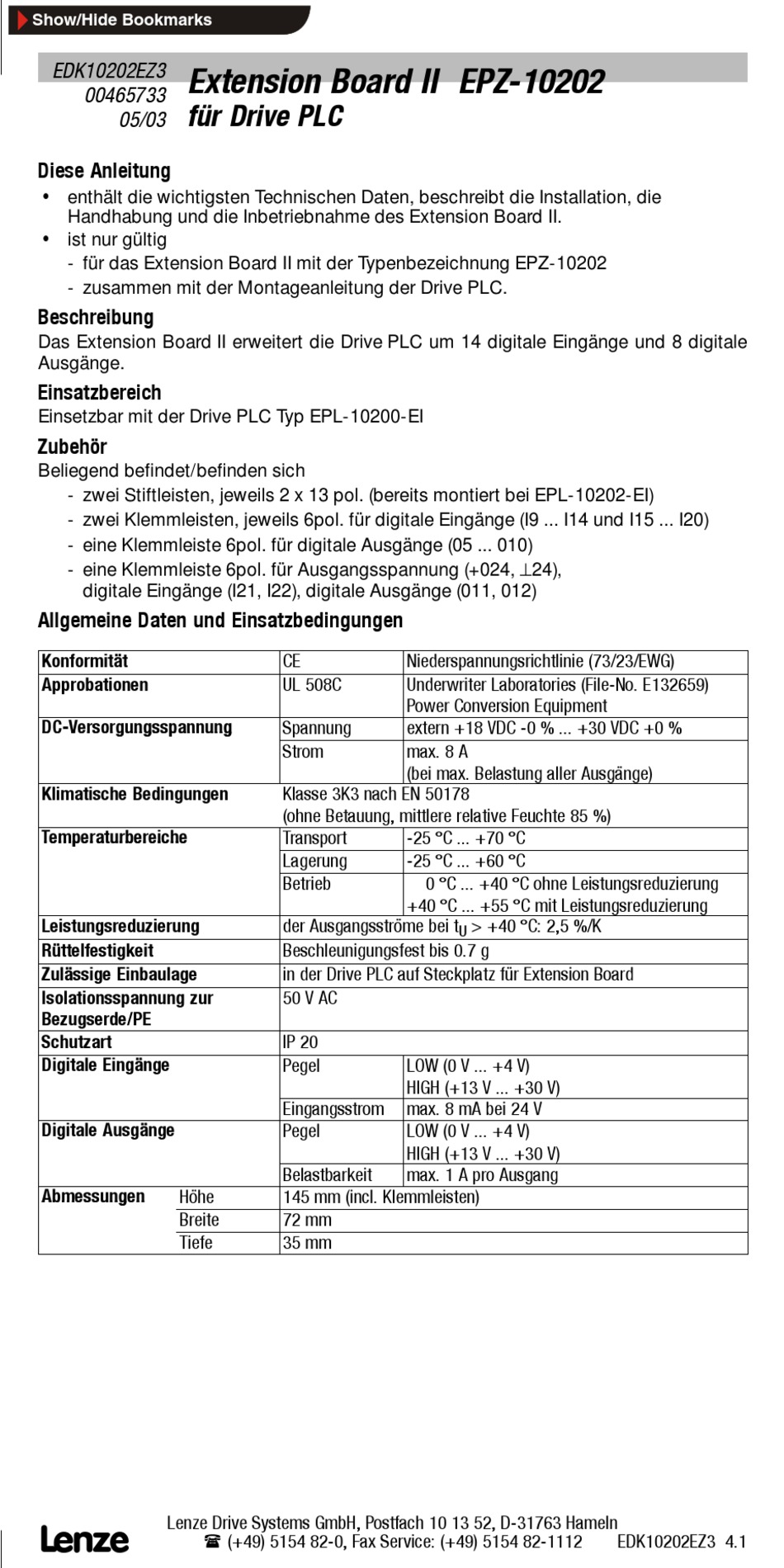

EDK10202EZ3
00465733
05/03
Diese Anleitung
enthält die wichtigsten Technischen Daten, beschreibt die Installation, die
Handhabung und die Inbetriebnahme des Extension Board II.
ist nur gültig
- für das Extension Board II mit der Typenbezeichnung EPZ-10202
- zusammen mit der Montageanleitung der Drive PLC.
Beschreibung
Das Extension Board II erweitert die Drive PLC um 14 digitale Eingänge und 8 digitale
Ausgänge.
Einsatzbereich
Einsetzbar mit der Drive PLC Typ EPL-10200-EI
Zubehör
Beliegend befindet/befinden sich
- zwei Stiftleisten, jeweils 2 x 13 pol. (bereits montiert bei EPL-10202-EI)
- zwei Klemmleisten, jeweils 6pol. für digitale Eingänge (I9 ... I14 und I15 ... I20)
- eine Klemmleiste 6pol. für digitale Ausgänge (05 ... 010)
- eine Klemmleiste 6pol. für Ausgangsspannung (+024, ⊥24),
digitale Eingänge (I21, I22), digitale Ausgänge (011, 012)
Allgemeine Daten und Einsatzbedingungen
Konformität
Approbationen
DC-Versorgungsspannung DC Versorgungsspannung
Klimatische Bedingungen
Temperaturbereiche Temperaturbereiche
Leistungsreduzierung
Rüttelfestigkeit
Zulässige Einbaulage
Isolationsspannung zur
Bezugserde/PE
Schutzart
Digitale Eingänge
Digitale Ausgänge
Abmessungen Abmessungen
Höhe
Breite
Tiefe
Lenze Drive Systems GmbH, Postfach 10 13 52, D-31763 Hameln
l
Extension Board II EPZ-10202
für Drive PLC
CE
UL 508C
Spannung
Strom
Klasse 3K3 nach EN 50178
(ohne Betauung, mittlere relative Feuchte 85 %)
Transport
Lagerung
Betrieb
der Ausgangsströme bei t
Beschleunigungsfest bis 0.7 g
in der Drive PLC auf Steckplatz für Extension Board
50 V AC
IP 20
Pegel
Eingangsstrom
Pegel
Belastbarkeit
145 mm (incl. Klemmleisten)
72 mm
35 mm
(+49) 5154 82-0, Fax Service: (+49) 5154 82-1112
Niederspannungsrichtlinie (73/23/EWG)
Underwriter Laboratories (File-No. E132659)
Power Conversion Equipment
extern +18 VDC -0 % ... +30 VDC +0 %
max. 8 A
(bei max. Belastung aller Ausgänge)
-25 °C ... +70 °C
-25 °C ... +60 °C
0 °C ... +40 °C ohne Leistungsreduzierung
+40 °C ... +55 °C mit Leistungsreduzierung
> +40 °C: 2,5 %/K
U
LOW (0 V ... +4 V)
HIGH (+13 V ... +30 V)
max. 8 mA bei 24 V
LOW (0 V ... +4 V)
HIGH (+13 V ... +30 V)
max. 1 A pro Ausgang
EDK10202EZ3 4.1
