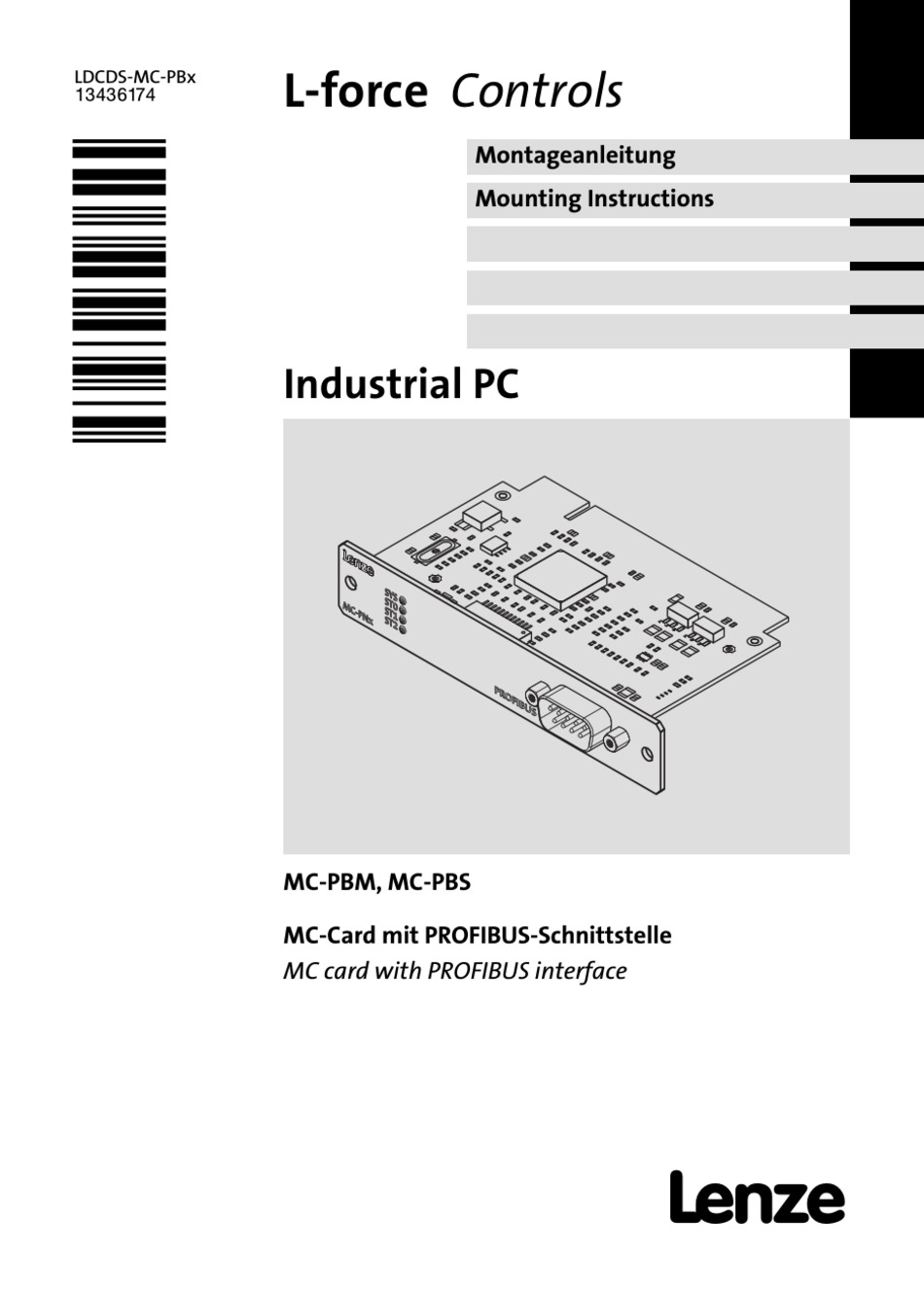

- Page 1 LDCDS−MC−PBx L−force Controls .L^k Montageanleitung Mounting Instructions Industrial PC S Y S S T 0 S T 1 - P N S T 2 I B U I B U MC−PBM, MC−PBS MC−Card mit PROFIBUS−Schnittstelle MC card with PROFIBUS interface...
- Page 2 Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den Arbeiten beginnen! Beachten Sie die enthaltenen Sicherheitshinweise. Please read these instructions and the documentation of the standard device before you start working! Observe the safety instructions given therein!
-
Page 3: Table Of Contents
Inhalt Über diese Dokumentation ......... . Informationen zur Gültigkeit . -
Page 4: Über Diese Dokumentation
Qualifiziertes Fachpersonal sind Personen, die für die auszuführenden Tätigkeiten bei der Aufstellung, Montage, Inbetriebsetzung und dem Betrieb des Produkts über entsprechende Qualifikationen verfügen. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter http://www.Lenze.com LDCDS−MC−PBx DE/EN 3.0... -
Page 5: Dokumenthistorie
Über diese Dokumentation Dokumenthistorie Dokumenthistorie Materialnummer Version Beschreibung 13261823 08/2008 TD29 Erstausgabe 13392309 11/2011 TD29 UL−Approbation, neue Gliederung .L^k 05/2013 TD29 Allgemeine Überarbeitung Verwendete Konventionen Informationsart Auszeichnung Beispiele/Hinweise Zahlenschreibweise Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt verwendet. Zum Beispiel: 1234.56 Warnhinweise UL−Warnhinweise Werden nur in der englischen Sprache... -
Page 6: Verwendete Hinweise
Über diese Dokumentation Verwendete Hinweise Verwendete Hinweise Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta- tion folgende Piktogramme und Signalwörter verwendet: Sicherheitshinweise Aufbau der Sicherheitshinweise: Gefahr! (kennzeichnet die Art und die Schwere der Gefahr) Hinweistext (beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann) Piktogramm und Signalwort Bedeutung Gefahr von Personenschäden durch gefährliche elektri-... - Page 7 Über diese Dokumentation Verwendete Hinweise Anwendungshinweise Piktogramm und Signalwort Bedeutung Wichtiger Hinweis für die störungsfreie Funktion Hinweis! Nützlicher Tipp für die einfache Handhabung Tipp! Verweis auf andere Dokumentation Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR Piktogramm und Signalwort Bedeutung Sicherheitshinweis oder Anwendungshinweis für den Betrieb eines UL−approbierten Geräts in UL−approbierten Anlagen.
-
Page 8: Sicherheitshinweise
überprüft werden muss. Für die Eignung der angegebenen Verfahren und Schaltungs- vorschläge übernimmt der Hersteller keine Gewähr. ƒ Alle Arbeiten mit und an Lenze−Antriebs− und Automatisierungskomponenten darf nur qualifiziertes Fachpersonal ausführen. Nach IEC 60364 bzw. CENELEC HD 384 sind dies Personen, ... -
Page 9: Produktbeschreibung
Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang mit den Warenbegleitpapieren übereinstimmt. Für nachträglich reklamierte Mängel übernehmen wir keine Gewährleistung. Reklamieren Sie erkennbare Transportschäden sofort beim Anlieferer. ƒ erkennbare Mängel / Unvollständigkeit sofort bei der zuständigen ƒ Lenze−Vertretung. LDCDS−MC−PBx DE/EN 3.0... -
Page 10: Übersicht
Produktbeschreibung Übersicht Übersicht S Y S S T 0 S T 1 - P N S T 2 I B U MC−PBx−001 Pos. Beschreibung Frontblende Platine Codierung Anschluss Grundgerät Anschluss Feldbus Status−LEDs LDCDS−MC−PBx DE/EN 3.0... - Page 11 Produktbeschreibung Übersicht Farbe Zustand Bedeutung an MC−PBM Bedeutung an MC−PBS grün Kommunikation läuft, das Ge- Slave ist mit DP Master im zy- rät hat mindestens eine Ver- klischen Datenaustausch bindung zu einem konfigurier- ten Teilnehmer aufgebaut Blinkt mit 5 Hz Kein Fehler in der Konfigura- Slave hat keinen zyklischen Da- tion, Kommunikation gestoppt...
-
Page 12: Identifikation
PBS = PROFIBUS Slave Version Bestimmungsgemäße Verwendung Die MC−PBM und MC−PBS sind Einsteckkarten zur Anbindung eines Lenze−Gerätes an ein PROFIBUS−System. Während die Slave−Anschaltung (MC−PBS) dazu dient, das Gerät als Teilnehmer unter einer PROFIBUS−Steuerung anzusprechen, dient die Master−Anschaltung (MC−PBM) dazu, selbst eine Steuerung auf Basis von PROFIBUS herzustellen. -
Page 13: Technische Daten
Technische Daten Technische Daten MC−PBM, MC−PBS Konformität, Approbation, Richtlinien Konformität EN 61000−6−4 EMV−Richtlinie, Klasse A, Industriebereich EN 61000−6−2 Approbation UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Richtlinien RoHS − Produkt bleifrei gemäß CE−Richtlinie 2011/65/EU Allgemeine Daten und Einsatzbedingungen Wie Grundgerät Elektrische Daten Strom... -
Page 14: Elektrische Installation
Elektrische Installation Elektrische Installation Wichtige Hinweise Stop! Kurzschluss und statische Entladungen Die Flachbaugruppe enthält Bauelemente, die bei Kurzschluss oder statischer Entladung gefährdet sind. Mögliche Folgen: Die Flachbaugruppe oder angeschlossene Geräte werden zerstört. ƒ Schutzmaßnahmen: Bei allen Arbeiten an der Flachbaugruppe muss diese spannungsfrei sein. ƒ... - Page 15 Elektrische Installation Montage ‚ L I N S Y S S Y S S T 0 S T 0 - P N S T 1 S T 1 - E T - P N S T 2 S T 2 R JS R JS S -5...
- Page 16 Elektrische Installation Verdrahtung Pinbelegung Beschreibung Anschlusstyp Kabeltyp Anschluss PROFIBUS Pin 1: nicht belegt Pin 2: nicht belegt Pin 3: RxD/TxD−P(B) Pin 4: RTS siehe nachstehende 9−pol. SUB−D−Buchse Pin 5: M5V Tabelle Pin 6: P5V Pin 7: nicht belegt Pin 8: RxD/TxD−N(A) Pin 9: nicht belegt epm−t223 Master...
- Page 17 Elektrische Installation Spezifikation des Übertragungskabels Hinweis! Verwenden Sie ausschließlich Kabel, die den aufgeführten Spezifikationen der PROFIBUS−Nutzerorganisation entsprechen. Bereich Werte Leitungswiderstand 135 ... 165 /km, (f = 3 ... 20 MHz) £ Kapazitätsbelag 30 nF/km Schleifenwiderstand < 110 Aderdurchmesser > 0.64 mm Aderquerschnitt >...
-
Page 18: Konfiguration
System neu aufgesetzt werden soll. Den "cifX Device Driver" und die zugehörige Dokumentation finden Sie auf der DVD "PC based Automation" oder im Internet unter www.Lenze.com im Bereich "Services & Downlo- ads". LDCDS−MC−PBx DE/EN 3.0... - Page 19 Konfiguration Windows XP X So gehen Sie bei der Installation des Gerätetreibers vor: 1. Schalten Sie nach der Montage der Kommunikationskarte den IPC ein. Das Betriebssystem erkennt die neue Hardware und der "Assistent für das Suchen neuer Hardware" startet. 2. Wählen Sie Software von einer Liste oder bestimmten Quelle installieren. 3.
- Page 20 Konfiguration Windows XP X So gehen Sie bei der Konfiguration des Gerätetreibers vor: 1. Starten Sie das "cifX Driver Setup Utility": â – Öffnen Sie die Windows −Systemsteuerung. – Wenn Sie die "klassische Ansicht" eingestellt haben, klicken Sie dort doppelt auf den Eintrag cifx Setup.
- Page 21 Konfiguration Windows XP 2. Weisen Sie dem Kommunikationskanal 0 (CH#0) die busspezifische Firmware−Datei – Öffnen Sie im Objektbaum den Ordner Active Devices und den (Unter−)Ordner der Kommunikationskarte (z. B. cifX0 ( )), die Sie konfigurieren möchten. – Klicken Sie dort auf den Kommunikationskanal, dem Sie eine Firmware−Datei zuweisen möchten.
-
Page 22: Windows Ce
Konfiguration Windows CE Windows CE Folgende Vorraussetzungen müssen für den Betrieb der Karte erfüllt sein: 1. Auf der CF−Karte im Storage−Laufwerk muss es einen Ordner mit dem Namen "Config" geben. 2. In diesem Ordner muss es eine Firmwaredatei mit dem Namen "Firmware.nxf" geben. - Page 23 Contents About this documentation ......... . . Validity information .
-
Page 24: About This Documentation
Qualified skilled personnel are persons who have the required qualifications to carry out all activities involved in installing, mounting, commissioning, and operating the product. Tip! Information and auxiliary devices related to the Lenze products can be found in the download area at http://www.Lenze.com... -
Page 25: Conventions Used
About this documentation Conventions used Conventions used Type of information Identification Examples/notes Spelling of numbers Decimal separator Point In general, the decimal point is used. For instance: 1234.56 Warnings UL warnings Are only given in English. UR warnings Text Program name »... -
Page 26: Notes Used
About this documentation Notes used Notes used The following pictographs and signal words are used in this documentation to indicate dangers and important information: Safety instructions Structure of safety instructions: Danger! (characterises the type and severity of danger) Note (describes the danger and gives information about how to prevent dangerous situations) Pictograph and signal word Meaning... - Page 27 About this documentation Notes used Application notes Pictograph and signal word Meaning Important note to ensure troublefree operation Note! Useful tip for simple handling Tip! Reference to another documentation Special safety instructions and application notes for UL and UR Pictograph and signal word Meaning Safety or application note for the operation of a UL−approved device in UL−approved systems.
-
Page 28: Safety Instructions
The manufacturer does not accept any liability for the suitability of the specified procedures and circuit proposals. ƒ Only qualified skilled personnel are permitted to work with or on Lenze drive and automation components. -
Page 29: Product Description
After receipt of the delivery, check immediately whether the items match the accompanying papers. We do not accept any liability for deficiencies claimed subsequently. Claim visible transport damage immediately to the forwarder ƒ visible deficiencies/incompleteness immediately to your Lenze ƒ representative. LDCDS−MC−PBx DE/EN 3.0... -
Page 30: Overview
Product description Overview Overview S Y S S T 0 S T 1 - P N S T 2 I B U MC−PBx−001 Pos. Description Front panel Printed circuit board Coding Standard device connection Fieldbus connection Status LEDs LDCDS−MC−PBx DE/EN 3.0... - Page 31 Product description Overview Colou Status Meaning at MC−PBM Meaning at MC−PBS Green Communication is running, the Slave is in cyclic data exchange device has at least established with DP master a connection to one configured node Blinking with No error within configuration, Slave has no cyclic data 5 Hz communication has stopped, or...
-
Page 32: Identification
PROFIBUS. The MC card is used as directed if it is solely used in lenze device with MC card interface. A different use, or one beyond these purposes, is not permissible. For further informations see system manual IPC oder system manual Visualisation. -
Page 33: Technical Data
Technical data Technical data MC−PBM, MC−PBS Conformity, approval, directive Conformity EN 61000−6−4 EMC Directive Class A, EN 61000−6−2 industrial premises Approval UL 508 Process Control Equipment (File−No. E236341) CSA C22.2 Directive RoHS − Products lead−free in accordance with CE Directive 2011/65/EU General data and operating conditions See standard device Electrical data... -
Page 34: Electrical Installation
Electrical installation Electrical installation Important notes Stop! Short circuit and static discharges The printed circuit board contains components which are endangered in the case of short circuit or static discharge. Possible consequences: The printed circuit board or devices connected are destroyed. ƒ... - Page 35 Electrical installation Mounting ‚ L I N S Y S S Y S S T 0 S T 0 - P N S T 1 S T 1 - E T - P N S T 2 S T 2 R JS R JS S -5...
- Page 36 Electrical installation Wiring Pin assignment Description Connection type Cable type PROFIBUS connection Pin 1: not assigned Pin 2: not assigned Pin 3: RxD/TxD−P(B) Pin 4: RTS 9−pole Sub−D socket See following table Pin 5: M5V Pin 6: P5V Pin 7: not assigned Pin 8: RxD/TxD−N(A) Pin 9: not assigned epm−t223...
- Page 37 Electrical installation Specification of the transmission cable Note! Only use cables complying with the listed specifications of the PROFIBUS user organisation. Field Values Specific resistance 135 ... 165 /km, (f = 3 ... 20 MHz) £ Capacitance per unit length 30 nF/km Loop resistance <...
-
Page 38: Configuration
The "cifX Device Driver" and the corresponding documentation can be found on the "PC based Automation" DVD or on the Internet at www.Lenze.com in the download area. LDCDS−MC−PBx DE/EN 3.0... - Page 39 Configuration Windows XP X How to install the device driver: 1. Switch on the IPC after installing the communication card. The operating system recognises the new hardware and the "Found New Hardware Wizard" starts. 2. Select Install from a list or specific location. 3.
- Page 40 Configuration Windows XP Note! The navigation pane can be shown and hidden via the Hide navigation pane / Show navigation pane icon. 2. Assign the bus−specific firmware file to the communication channel 0 (CH#0): – Go to the object tree and open the Active Devices folder and the (sub) folder of the communication card (e.g.
-
Page 41: Windows Ce
Configuration Windows CE Windows CE The following conditions must be met for operating the card: 1. There must be a "Config" folder on the CF card in the storage drive. 2. This folder must contain a firmware file named "Firmware.nxt". 3. - Page 42 © 05/2013 Lenze Automation GmbH Service Lenze Service GmbH Hans−Lenze−Str. 1 Breslauer Straße 3 D−31855 Aerzen D−32699 Extertal Germany Germany +49 (0)51 54 / 82−0 00 80 00 / 24 4 68 77 (24 h helpline) Ê Ê +49 (0)51 54 / 82 − 28 00 +49 (0)51 54 / 82−11 12...
